Соединение беам — HITACHI SCX900HD-C

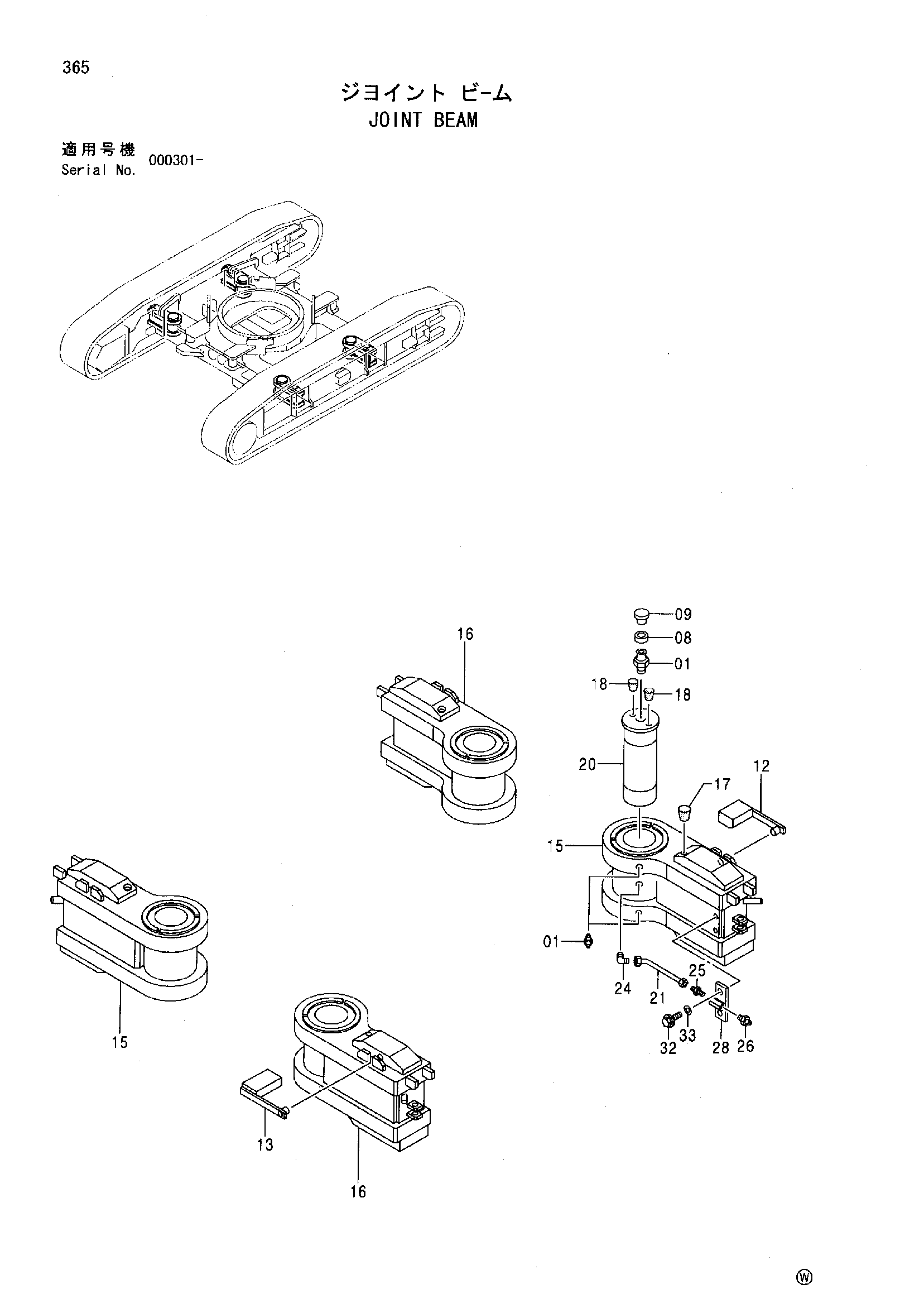

Заводская схема «Соединение беам» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J75481 | Пресс-маслёнка | 12 |
| 08 | 4130686 | Втулка | 4 |
| 09 | 4105912 | Колпачок | 4 |
| 12 | 9751012 | Ограничитель | 2 |
| 13 | 9751013 | Ограничитель | 2 |
| 15 | 4470544 | Балка | 2 |
| 16 | 4470545 | Балка | 2 |
| 17 | 428028 | Пробка | 4 |
| 18 | 494465 | Колпачок | 8 |
| 20 | 2042891 | Палец | 4 |
| 21 | 4475890 | Трубка | 4 |
| 24 | 4130175 | Штуцер трубки | 4 |
| 25 | 4130169 | Штуцер трубки | 4 |
| 26 | J75482 | Пресс-маслёнка | 4 |
| 28 | 9752567 | Разъём | 4 |
| 32 | J010820 | Болт с шайбой | 8 |
| 32 | J260820 замена: J900820 | Болт с шайбой | 8 |
| 32 | J260820 замена: A590108 | Болт с шайбой | 8 |
| 33 | J222008 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
