Двигатель платформа — HITACHI SCX900HD-C

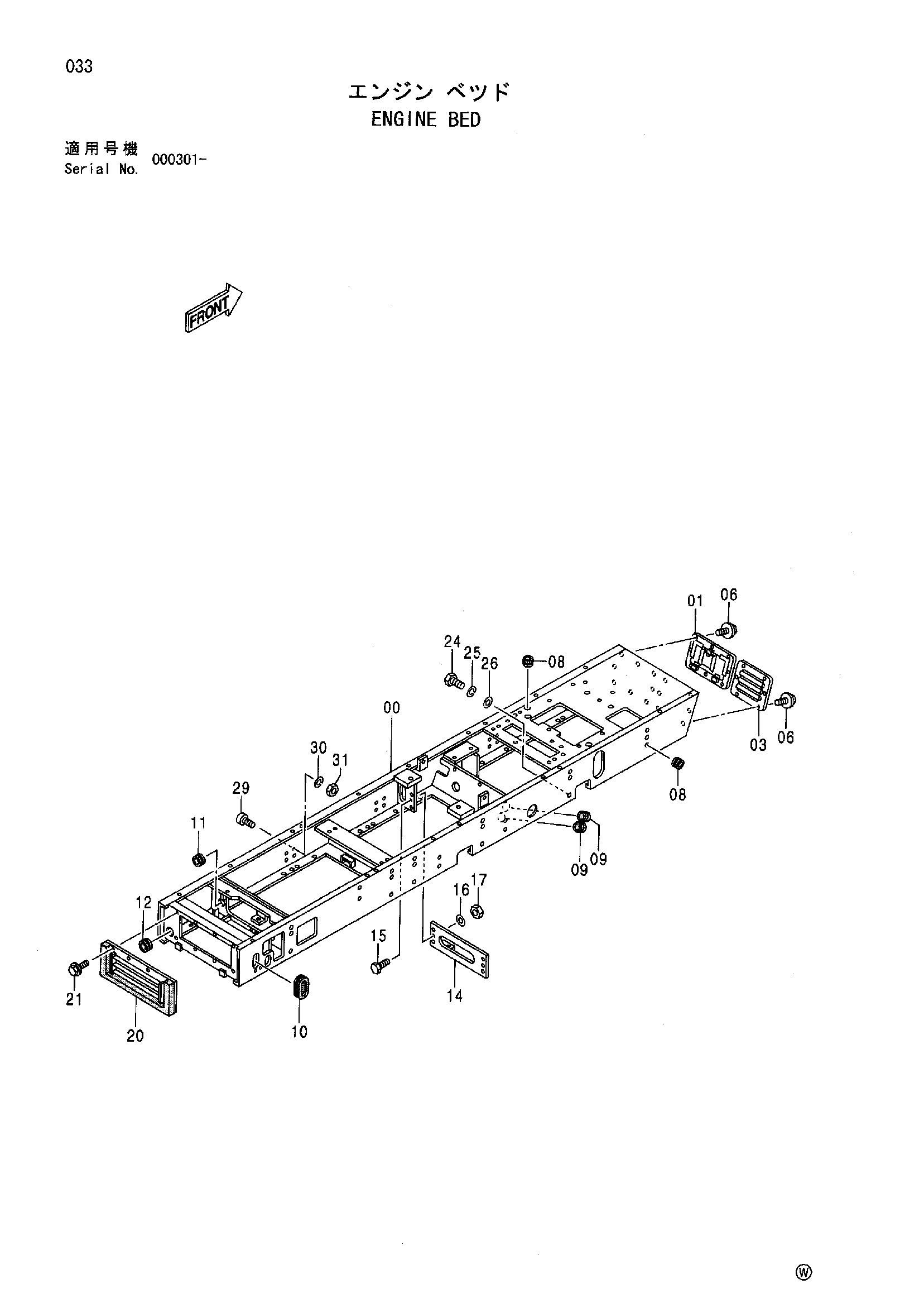

Заводская схема «Двигатель платформа» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006190 | Платформа двигатель | 1 |
| 01 | 8071306 | Крышка | 1 |
| 03 | 8075643 | Крышка | 1 |
| 06 | J011025 | Болт с шайбой | 14 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 14 |
| 06 | J271025 замена: J222010 | Болт с шайбой | 14 |
| 08 | 4184582 | Резиновая втулка | 7 |
| 09 | 4509404 | Резиновая втулка | 2 |
| 10 | 4213560 | Резиновая втулка | 1 |
| 11 | 4201749 | Резиновая втулка | 2 |
| 12 | 4207839 | Резиновая втулка | 1 |
| 14 | 9752081 | Пластина | 1 |
| 15 | J912065 | Болт | 6 |
| 16 | 4018545 | Шайба | 12 |
| 17 | J951020 | Гайка | 6 |
| 20 | 7036027 | Лоувер | 1 |
| 21 | J011025 | Болт с шайбой | 8 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 21 | J271025 замена: J222010 | Болт с шайбой | 8 |
| 24 | J912060 | Болт | 15 |
| 25 | A590920 | Пружинная шайба | 15 |
| 26 | 4018545 | Шайба | 15 |
| 29 | J901025 | Болт | 16 |
| 30 | A590912 | Пружинная шайба | 16 |
| 31 | J950012 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
