Стрела ограничитель — HITACHI SCX900HD-C

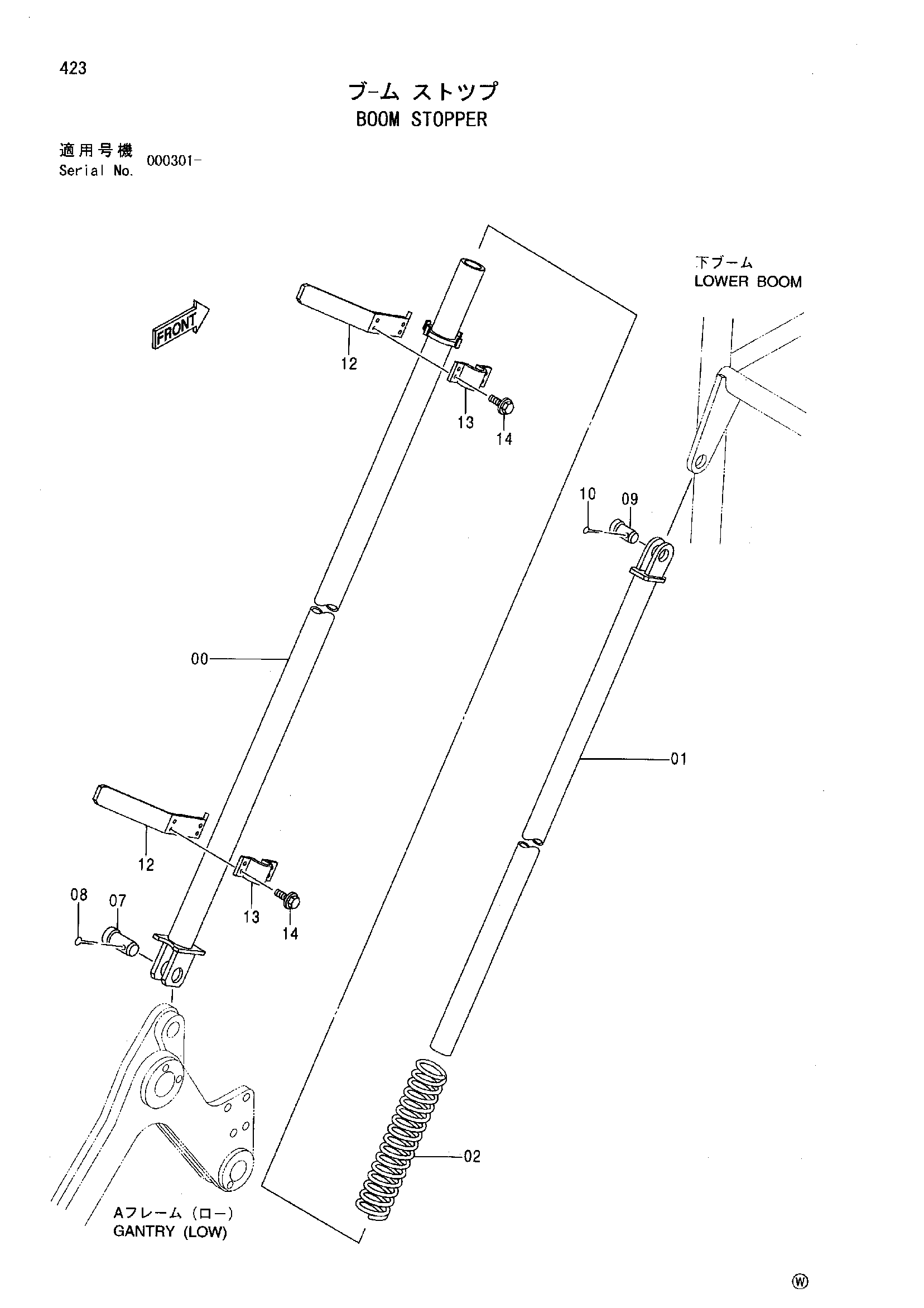

Заводская схема «Стрела ограничитель» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9172424 | Стрела ограничитель | 2 | |
| 00 | 8073255 | Опора | 1 |
| 01 | 8035987 | Опора | 1 |
| 02 | 4190793 | Пружина | 1 |
| 07 | 4385923 | Палец | 1 |
| 08 | A761090 | Шплинт | 1 |
| 09 | 4310222 | Палец | 1 |
| 10 | A761080 | Шплинт | 1 |
| 12 | 4421962 | Кронштейн | 2 |
| 13 | 4205461 | Хомут | 2 |
| 14 | J021225 | Болт с шайбой | 8 |
| 14 | J271225 замена: J901225 | Болт с шайбой | 8 |
| 14 | J271225 замена: J222012 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
