Каталог запчастей HITACHI
Стрела подъёмный механизм трубопроводы [EU] — HITACHI SCX900HD-C
Заводская схема «Стрела подъёмный механизм трубопроводы [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

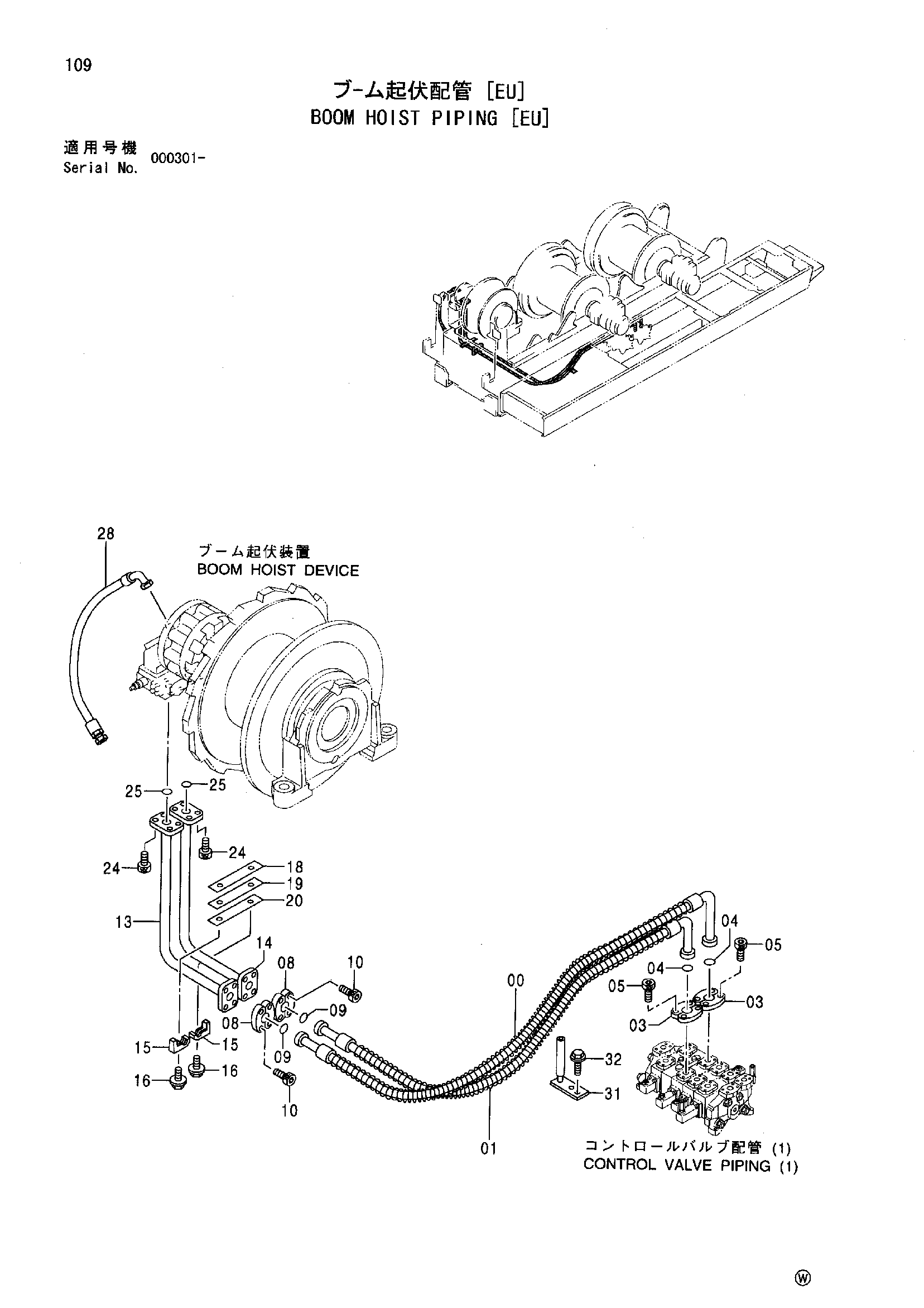

![Схема Стрела подъёмный механизм трубопроводы [EU] HITACHI SCX900HD-C](/catalog-drawings/c1/c1cd4f7e-0e65-4f97-958c-0936b92f910f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454449 | Шланг | 1 |
| 01 | 4454448 | Шланг | 1 |
| 03 | 962453 | Разъёмный фланец | 4 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | M341030 | Болт с внутренним шестигранником | 8 |
| 08 | 4085560 | Разъёмный фланец | 4 |
| 09 | 966993 | Уплотнительное кольцо | 2 |
| 10 | M341240 | Болт с внутренним шестигранником | 8 |
| 13 | 8073205 | Трубка | 1 |
| 14 | 8075414 | Трубка | 1 |
| 15 | 4053598 | Хомут трубки | 2 |
| 16 | J041265 | Болт с шайбой | 2 |
| 16 | J271265 замена: J901265 | Болт с шайбой | 2 |
| 16 | J271265 замена: J222012 | Болт с шайбой | 2 |
| 18 | 4415765 | Регулировочная шайба 4.5 | 1 |
| 19 | 4415767 | Регулировочная шайба 3.0 | 1 |
| 20 | 4415768 | Регулировочная шайба 1.6 | 2 |
| 24 | M341236 | Болт с внутренним шестигранником | 8 |
| 25 | A811035 | Уплотнительное кольцо | 2 |
| 28 | 4234354 | Шланг | 1 |
| 31 | 9750972 | Опора | 1 |
| 32 | J011230 | Болт с шайбой | 2 |
| 32 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 32 | J271230 замена: J222012 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
