Кабина ступень [EU] — HITACHI SCX900HD-C

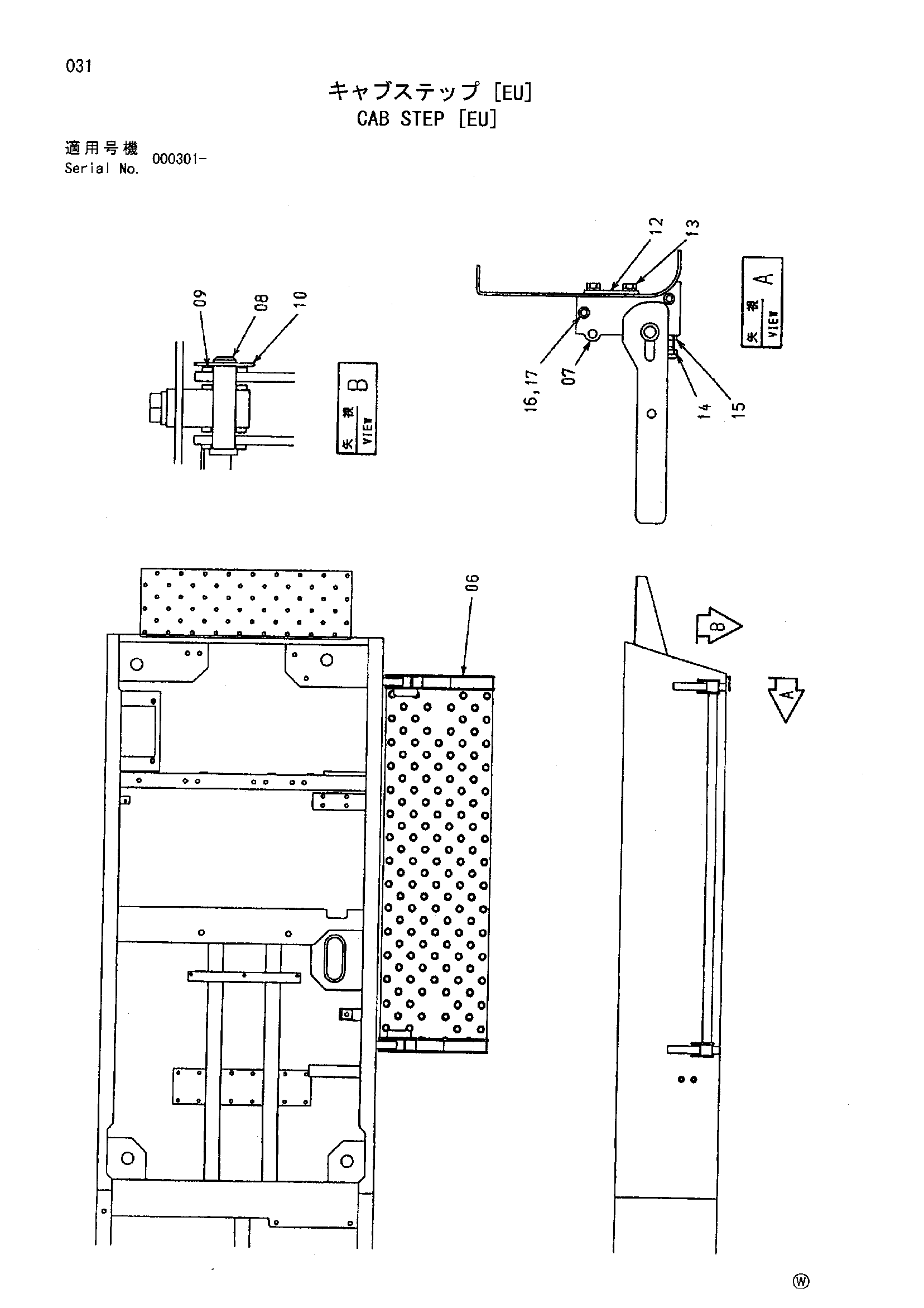

Заводская схема «Кабина ступень [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Кабина ступень [EU] HITACHI SCX900HD-C](/catalog-drawings/c6/c6421933-79ec-496f-9638-be1fe880f4fe.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 7040071 | Ступень | 1 |
| 07 | 4442306 | Кронштейн | 2 |
| 08 | 4442307 | Палец | 2 |
| 09 | A590116 | Плоская шайба | 12 |
| 10 | 4022700 | Стопорный палец | 2 |
| 12 | 4340080 | Пластина | 2 |
| 13 | J011225 | Болт с шайбой | 4 |
| 13 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 13 | J271225 замена: J222012 | Болт с шайбой | 4 |
| 14 | J901240 | Болт | 2 |
| 15 | J950012 | Гайка | 2 |
| 16 | M341225 | Болт с внутренним шестигранником | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
