Барабан блокировка — HITACHI SCX900HD-C

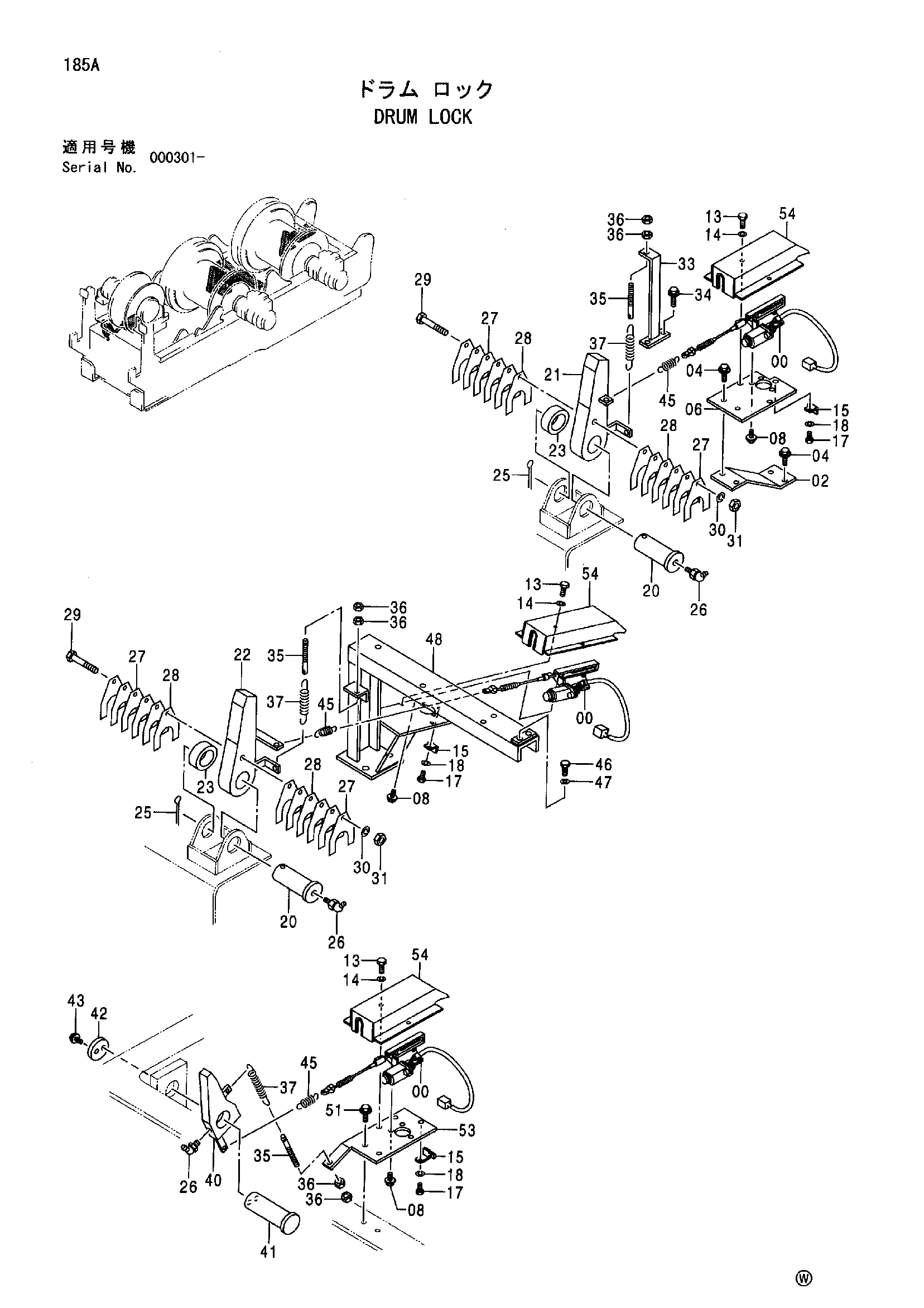

Заводская схема «Барабан блокировка» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318436 | Гидромотор | 3 |
| 02 | 4420330 | Кронштейн | 1 |
| 04 | J011025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 06 | 4319860 | Пластина | 1 |
| 08 | J010620 | Болт с шайбой | 9 |
| 08 | J260620 замена: J900620 | Болт с шайбой | 9 |
| 08 | J260620 замена: A590106 | Болт с шайбой | 9 |
| 13 | J900812 | Болт | 6 |
| 14 | A590908 | Пружинная шайба | 6 |
| 15 | 4336875 | Кронштейн | 3 |
| 17 | J901014 замена: J901016 | Болт | 3 |
| 17 | J901016 | Болт | 3 |
| 18 | A590910 | Пружинная шайба | 3 |
| 20 | 4420384 | Палец | 2 |
| 21 | 8073482 | Зуб | 1 |
| 22 | 8073483 | Зуб | 1 |
| 23 | 4406683 | Проставка | 2 |
| 25 | A761000 | Шплинт | 2 |
| 26 | J75581 | Пресс-маслёнка | 3 |
| 27 | 4328945 | Регулировочная шайба 1.2 | 12 |
| 28 | 4328943 | Регулировочная шайба 2.3 | 12 |
| 29 | J901080 | Болт | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 31 | J950010 | Гайка | 2 |
| 33 | 9752752 | Кронштейн | 1 |
| 34 | J011020 | Болт с шайбой | 2 |
| 34 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 34 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 35 | 4142253 | Шток | 3 |
| 36 | M500807 | Гайка | 6 |
| 37 | 4313521 | Пружина | 3 |
| 40 | 8073484 | Зуб | 1 |
| 41 | 4406682 | Палец | 1 |
| 42 | 4316493 | Фиксатор | 1 |
| 43 | J011230 | Болт с шайбой | 2 |
| 43 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 43 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 45 | 4405024 | Пружина | 3 |
| 46 | J011230 | Болт с шайбой | 2 |
| 46 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 46 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 47 | 449490 | Шайба | 2 |
| 48 | 7036607 | Кронштейн | 1 |
| 49 | J021230 | Болт с шайбой | 4 |
| 49 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 49 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 51 | J021030 | Болт с шайбой | 2 |
| 51 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 51 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 52 | J021025 | Болт с шайбой | 2 |
| 52 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 52 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 53 | 4464300 | Пластина | 1 |
| 54 | 3093679 | Крышка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
