Гидромотор — HITACHI SCX900HD-C

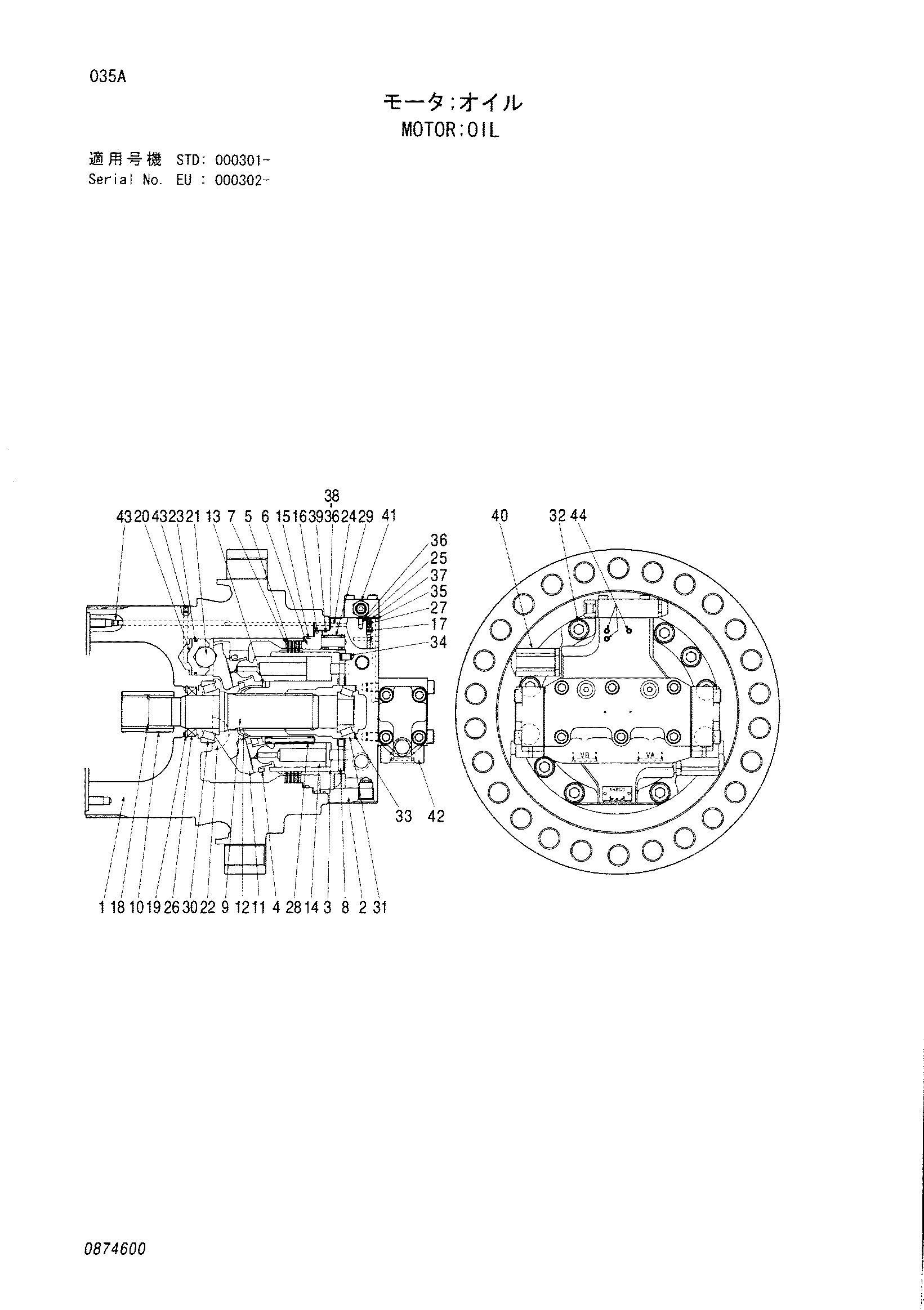

Заводская схема «Гидромотор» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4472078	Гидромотор	1
1	0874601	Корпус	1
2	0874602	Задний крышка	1
3	0874603	Блок гидроцилиндр.	1
4	0874604	Фиксатор	1
5	0780716	Пластина фрикционный	4
6	0780719	Поршень	1
7	0780717	Пластина	5
8	0874605	Пластина клапан	1
9	0874606	Вал	1
10	0874607	Муфта	1
11	0874608	Пластина	1
12	0874609	Шарнир	1
13	0874610	Держатель пружина	1
14	0874611	Поршень	9
15	0783103	Поршневое кольцо	1
16	0780731	Поршневое кольцо	1
17	0780727	Обратный клапан	3
18	0874612	Стопорное кольцо	1
19	0874613	Стопорное кольцо	1
20	0874614	Поршень	1
21	0874615	Шарик	1
22	0874616	Пивот	2
23	0780733	Уплотнение	1
24	0874617	Тхроттле	1
25	0780739	Тхроттле	1
26	0874618	Масляное уплотнение	1
27	0874619	Пружина	3
28	0874620	Пружина	9
29	0783101	Пружина	10
30	0874621	Подшипник	1
31	0874622	Подшипник	1
32	0780735	Болт с внутренним шестигранником	10
33	0874623	Регулировочная шайба	2
34	0874624	Палец	1
35	4506406	Уплотнительное кольцо	3
36	4506408	Уплотнительное кольцо	2
37	4506409	Уплотнительное кольцо	3
38	0874625	Уплотнительное кольцо	1
39	0780724	Уплотнительное кольцо	1
40	4446201	Предохранительный клапан	2
41	4446202	Пилотный клапан	1
42	4472079	Тормозной клапан	1
43	0874626	Пробка	2
44	0874627	Пробка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
