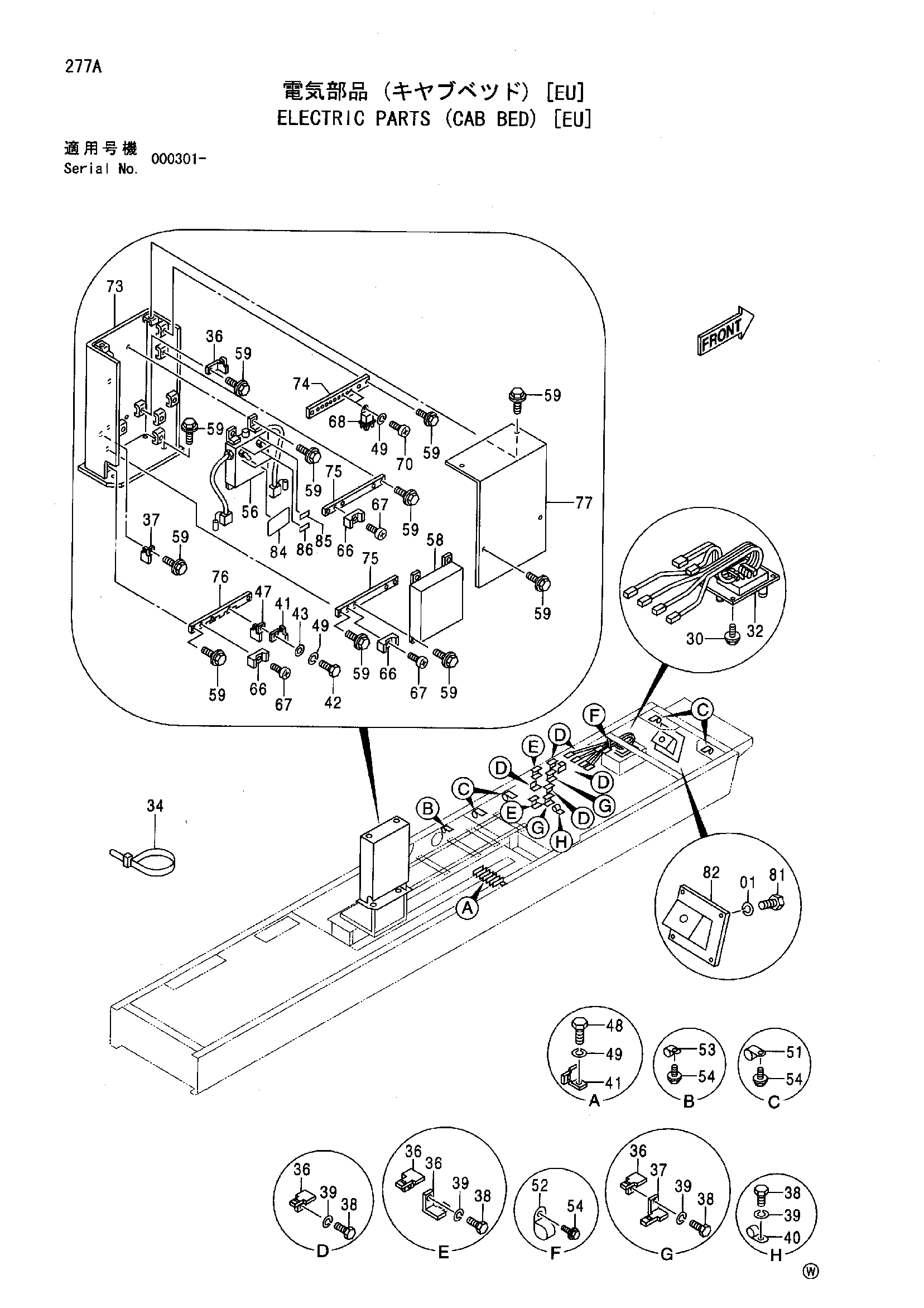

Электрооборудование (кабина платформа) [EU] — HITACHI SCX900HD-C

Заводская схема «Электрооборудование (кабина платформа) [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A590910	Пружинная шайба	4
30	J011030	Болт с шайбой	4
30	J271030 замена: J901030	Болт с шайбой	4
30	J271030 замена: J222010	Болт с шайбой	4
32	4468353	Короб клемма	1
32	4602495	Короб клемма	1
34	4055311	Ленточный зажим	18
36	4257159	Кронштейн	11
37	4336875	Кронштейн	3
38	J901014 замена: J901016	Болт	9
38	J901016	Болт	9
39	A590910	Пружинная шайба	9
40	4190271	Зажим	1
41	4252767	Кронштейн	7
42	J900616	Болт	1
43	A590106	Плоская шайба	1
47	4336874	Кронштейн	1
48	J900610	Болт	6
49	A590906	Пружинная шайба	9
51	4190264	Зажим	4
52	4190265	Зажим	1
53	4190274	Зажим	1
54	J011020	Болт с шайбой	6
54	J271020 замена: J901020	Болт с шайбой	6
54	J271020 замена: J222010	Болт с шайбой	6
56	4400143	Резистор	1
58	9201977	Контроллер нега	1
59	J021020	Болт с шайбой	25
59	J271020 замена: J901020	Болт с шайбой	25
59	J271020 замена: J222010	Болт с шайбой	25
66	4196829	Направляющая лента	3
67	M430613	Винт	3
68	4251588	Реле	2
70	M430610	Винт	2
73	7035228	Кронштейн	1
74	9751030	Кронштейн	1
75	9751031	Кронштейн	2
76	9751032	Кронштейн	1
77	3083398	Крышка	1
81	J901020	Болт	4
82	7036209	Кронштейн	1
84	4398730	Информационная табличка	1
85	4398731	Информационная табличка	2
86	4398732	Информационная табличка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
