Левый стойка [EU] — HITACHI SCX900HD-C

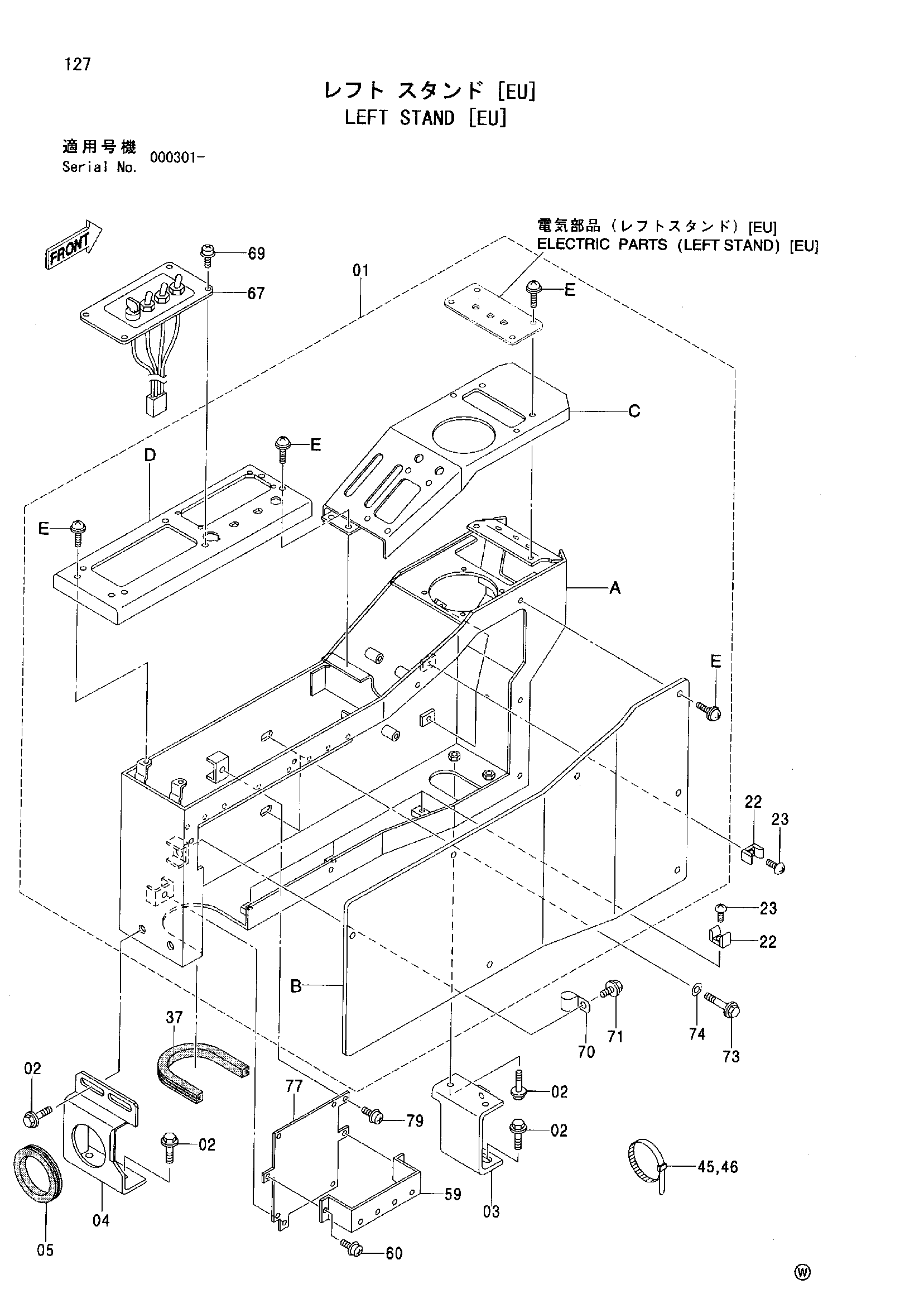

Заводская схема «Левый стойка [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Левый стойка [EU] HITACHI SCX900HD-C](/catalog-drawings/b2/b2626001-cc59-4da5-934b-8c0e6ee253e7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7043127 | Стойка | 1 |
| 01A | 6021246 | Стойка | 1 |
| 01B | 8071032 | Крышка | 1 |
| 01C | 6018847 | Панель | 1 |
| 01D | 6018103 | Панель | 1 |
| 01E | J680616 | Винт с шайбой | 13 |
| 02 | J021030 | Болт с шайбой | 8 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 02 | J271030 замена: J222010 | Болт с шайбой | 8 |
| 03 | 9742359 | Кронштейн | 1 |
| 04 | 9742360 | Кронштейн | 1 |
| 05 | 4087462 | Резиновая втулка | 1 |
| 22 | 4196829 | Направляющая лента | 8 |
| 23 | M430610 | Винт | 8 |
| 37 | 4382039 | Резиновая прокладка | 1 |
| 45 | 4055311 | Ленточный зажим | 5 |
| 46 | 4055312 | Ленточный зажим | 2 |
| 59 | 9759442 | Кронштейн | 1 |
| 60 | J460620 | Винт с шайбой | 2 |
| 67 | 9188160 | Панель выключатель | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 70 | 4190253 | Зажим | 1 |
| 71 | J021025 | Болт с шайбой | 1 |
| 71 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 71 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 73 | J010820 | Болт с шайбой | 2 |
| 73 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 73 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 74 | A590108 | Плоская шайба | 2 |
| 77 | 4480037 | Кронштейн | 1 |
| 79 | J460616 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
