Стрела ограничитель подъёма предотвращение устройство [STD] — HITACHI SCX900HD-C
Заводская схема «Стрела ограничитель подъёма предотвращение устройство [STD]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

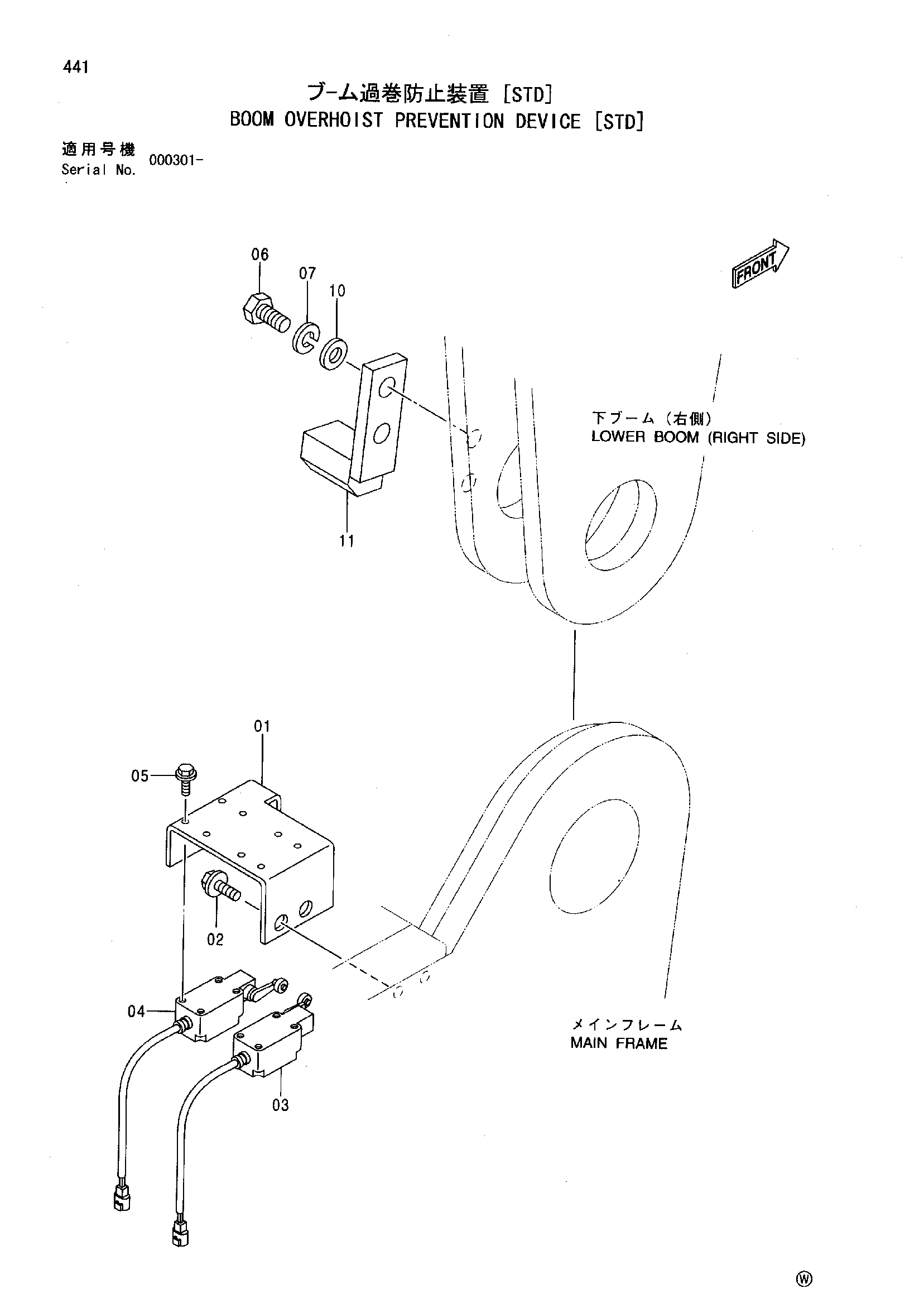

![Схема Стрела ограничитель подъёма предотвращение устройство [STD] HITACHI SCX900HD-C](/catalog-drawings/c5/c5bf32f6-43ba-4a1d-a410-57d7354dc4e6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8085287 | Кронштейн | 1 |
| 02 | J031230 | Болт с шайбой | 2 |
| 02 | J281230 замена: J901230 | Болт с шайбой | 2 |
| 02 | J281230 замена: 4249324 | Болт с шайбой | 2 |
| 03 | 4459175 | Выключатель концевой | 1 |
| 04 | 4459176 | Выключатель концевой | 1 |
| 05 | J010620 | Болт с шайбой | 8 |
| 05 | J260620 замена: J900620 | Болт с шайбой | 8 |
| 05 | J260620 замена: A590106 | Болт с шайбой | 8 |
| 06 | J932045 | Болт | 2 |
| 07 | A590920 | Пружинная шайба | 2 |
| 10 | A590120 | Плоская шайба | 2 |
| 11 | 9750536 | Ответная планка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
