Ковш ограничитель подъёма предотвращение устройство (аукс.джиб) — HITACHI SCX900HD-C

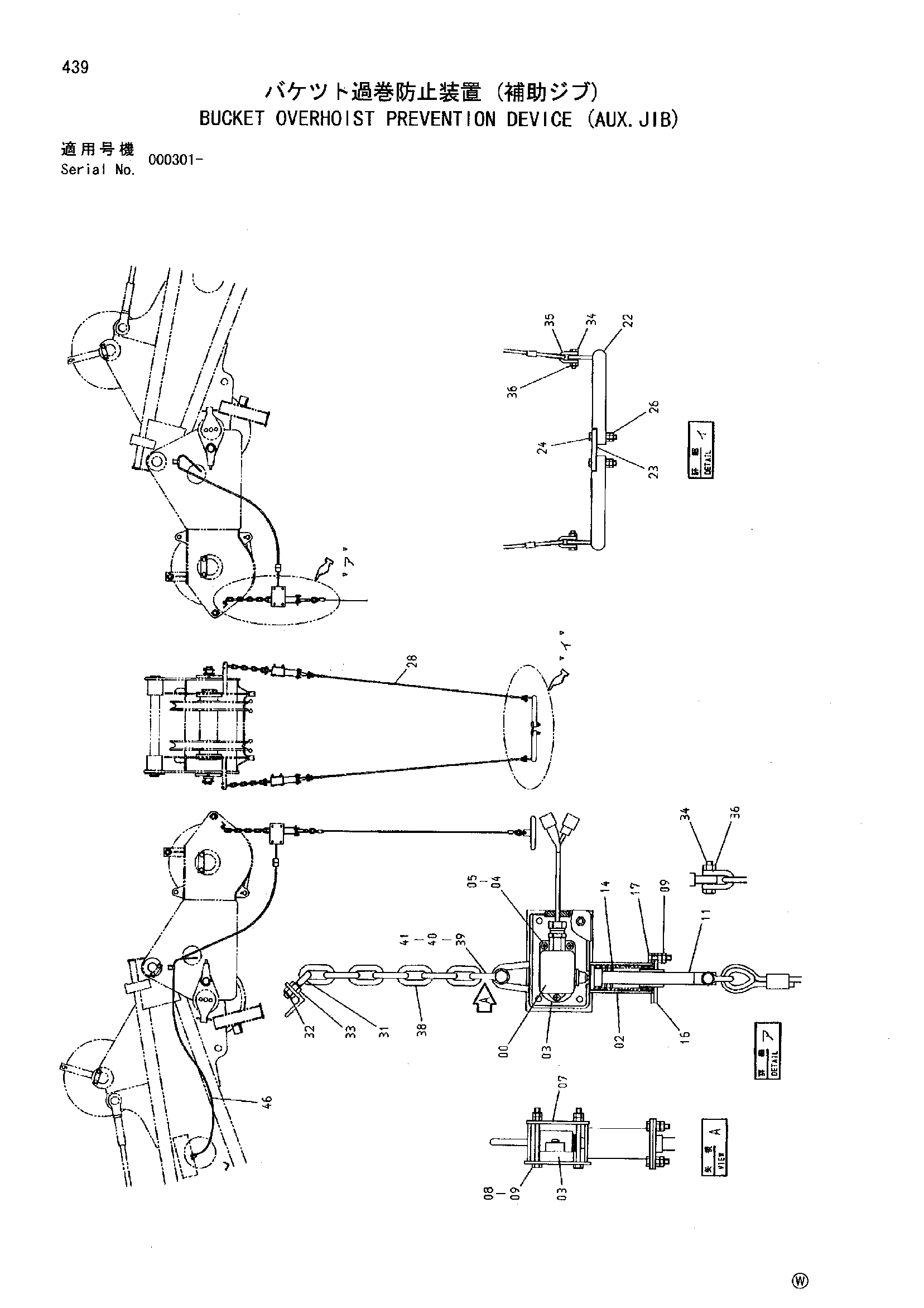

Заводская схема «Ковш ограничитель подъёма предотвращение устройство (аукс.джиб)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9232443 | Ковш ограничитель подъёма превен | 1 | |
| 00-1 | 9232442 | Выключатель | 2 |
| 00 | 4484158 | Выключатель концевой | 1 |
| 02 | 8072520 | Короб выключатель | 1 |
| 03 | 4205194 | Пластина | 1 |
| 04 | M430640 | Винт | 3 |
| 05 | A590906 | Пружинная шайба | 3 |
| 07 | 4336527 | Крышка | 1 |
| 08 | J900890 | Болт | 4 |
| 09 | M500807 | Гайка | 14 |
| 11 | 4323210 | Ответная планка | 1 |
| 14 | 4240874 | Пружина | 1 |
| 16 | 9750389 | Крышка | 1 |
| 17 | J900830 | Болт | 3 |
| 22 | 8077149 | Груз | 1 |
| 23 | 4423729 | Пластина | 1 |
| 24 | J901265 | Болт | 2 |
| 26 | J950012 | Гайка | 4 |
| 28 | 9743245 | Канат подвесной | 2 |
| 31 | 4157548 | U-образный болт | 2 |
| 32 | M660010 | U-образная гайка | 4 |
| 33 | J950010 | Гайка | 4 |
| 34 | J901045 | Болт | 4 |
| 35 | 4048478 | Серьга | 4 |
| 36 | M660010 | U-образная гайка | 4 |
| 38 | 4397449 | Цепь | 2 |
| 39 | 4048479 | Серьга | 2 |
| 40 | J901250 | Болт | 2 |
| 41 | M660012 | U-образная гайка | 2 |
| 46 | 4611371 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
