Пилотные гидролинии (насос) — HITACHI SCX900HD-C

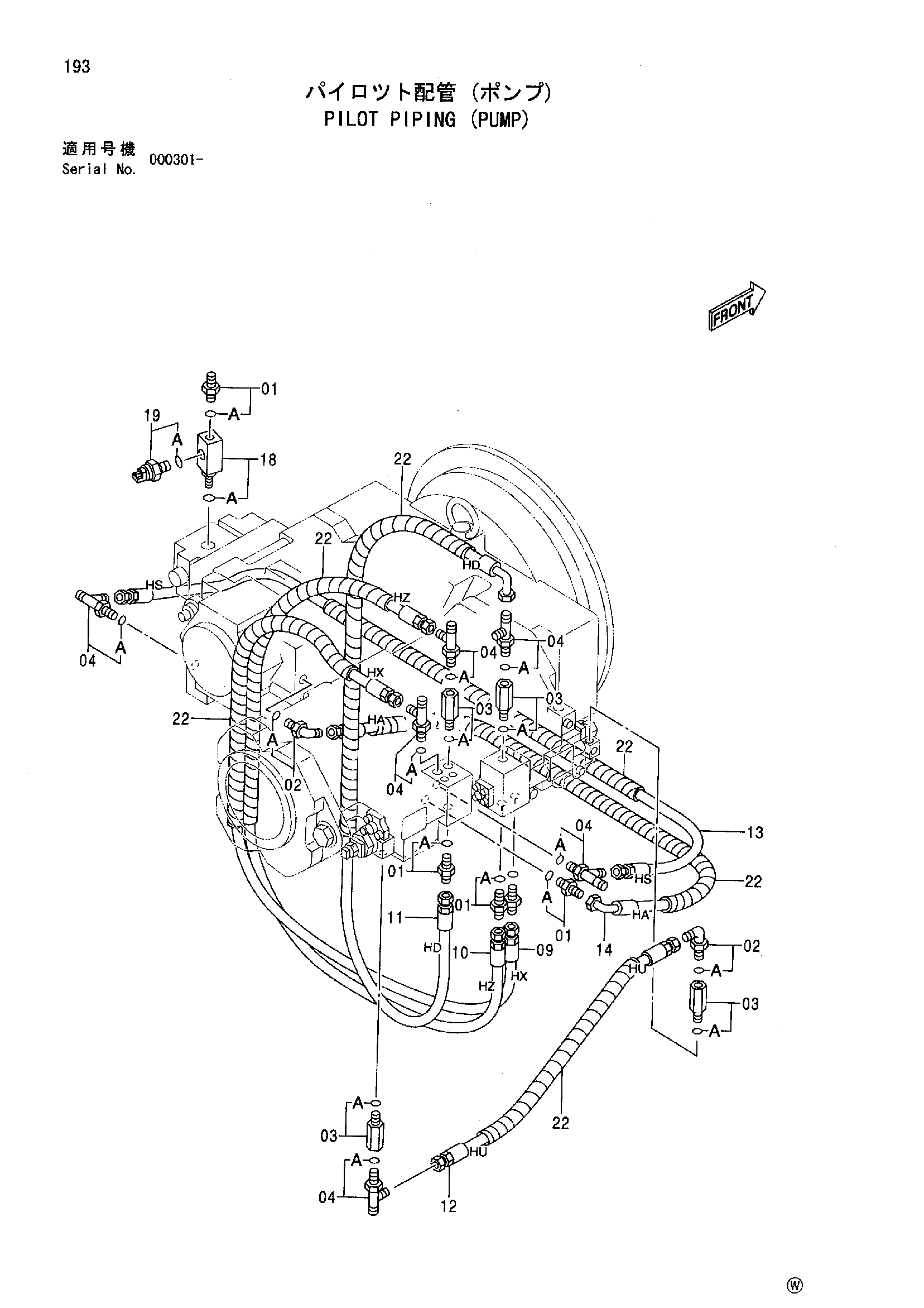

Заводская схема «Пилотные гидролинии (насос)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 5 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4156434 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4202565 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4207300 | Тройник | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4409082 | Шланг | 1 |
| 10 | 4409082 | Шланг | 1 |
| 11 | 4351912 | Шланг | 1 |
| 12 | 4385504 | Шланг | 1 |
| 13 | 4365594 | Шланг | 1 |
| 14 | 4419702 | Шланг | 1 |
| 18 | 4392463 | Переходник S | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4326876 | Датчик давления | 1 |
| 19A | 4150302 | Уплотнительное кольцо | 1 |
| 22 | 4044420 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
