Тормоз педаль выключатель [EU] — HITACHI SCX900HD-C
Заводская схема «Тормоз педаль выключатель [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

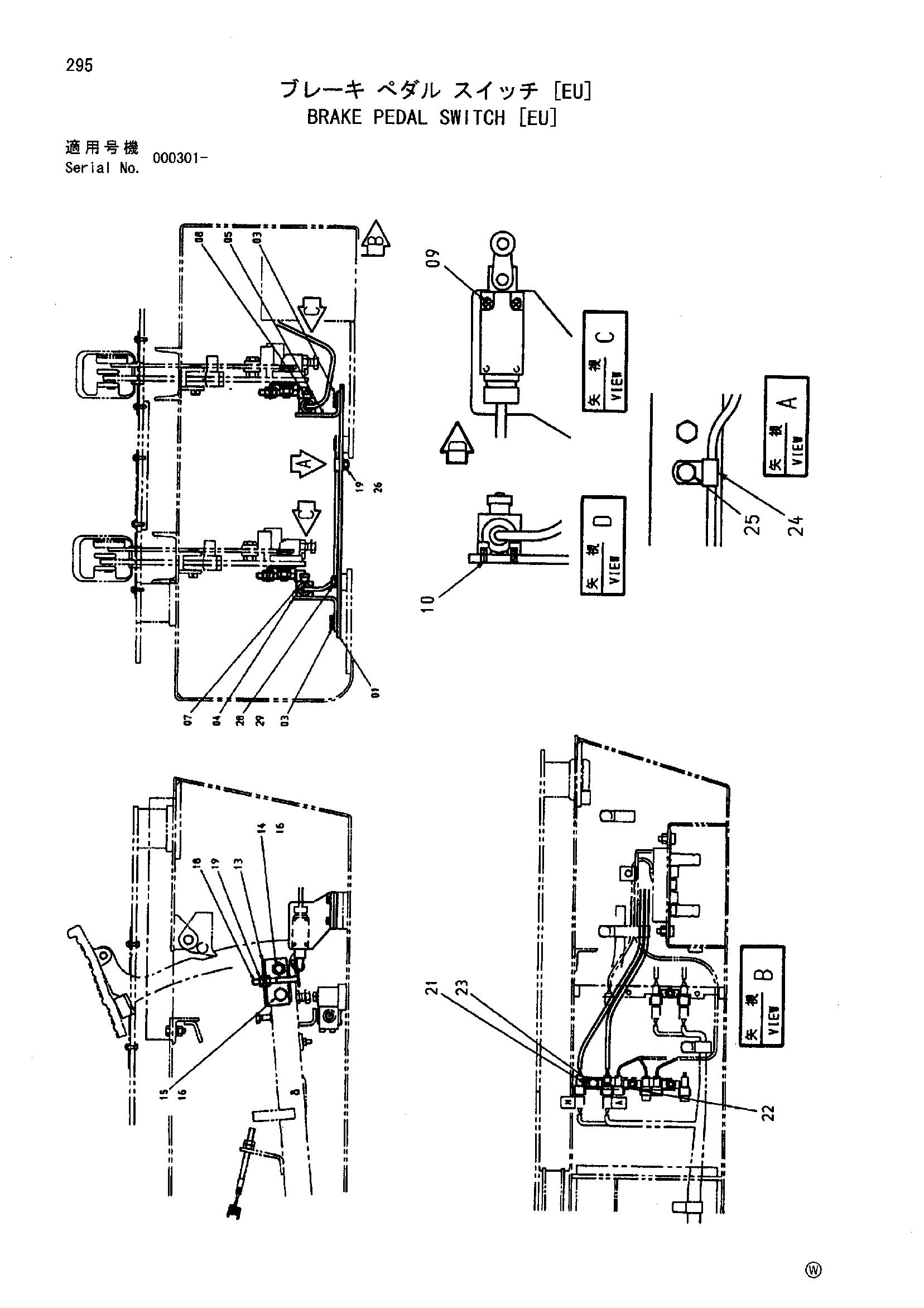

![Схема Тормоз педаль выключатель [EU] HITACHI SCX900HD-C](/catalog-drawings/50/502fd8b2-3c42-44c5-b397-9fef0f7e7578.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4461784 | Кронштейн | 1 |
| 03 | J020625 | Болт с шайбой | 4 |
| 03 | J260625 замена: J900625 | Болт с шайбой | 4 |
| 03 | J260625 замена: A590106 | Болт с шайбой | 4 |
| 04 | 3093242 | Кронштейн | 1 |
| 05 | 3093243 | Кронштейн | 1 |
| 07 | 4460946 | Выключатель концевой | 1 |
| 08 | 4460947 | Выключатель концевой | 1 |
| 09 | J450430 | Винт с шайбой | 4 |
| 10 | 4515041 | Пружинный штифт | 4 |
| 13 | 4461740 | Кронштейн | 2 |
| 14 | J901450 | Болт | 2 |
| 15 | J901440 | Болт | 2 |
| 16 | A590114 | Плоская шайба | 4 |
| 18 | 9757452 | Ответная планка | 2 |
| 19 | J950010 | Гайка | 5 |
| 21 | 4257159 | Кронштейн | 1 |
| 22 | 4336875 | Кронштейн | 1 |
| 23 | J011022 | Болт с шайбой | 1 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 23 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 24 | 4190271 | Зажим | 1 |
| 25 | J901025 | Болт | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 28 | J901220 | Болт | 2 |
| 29 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
