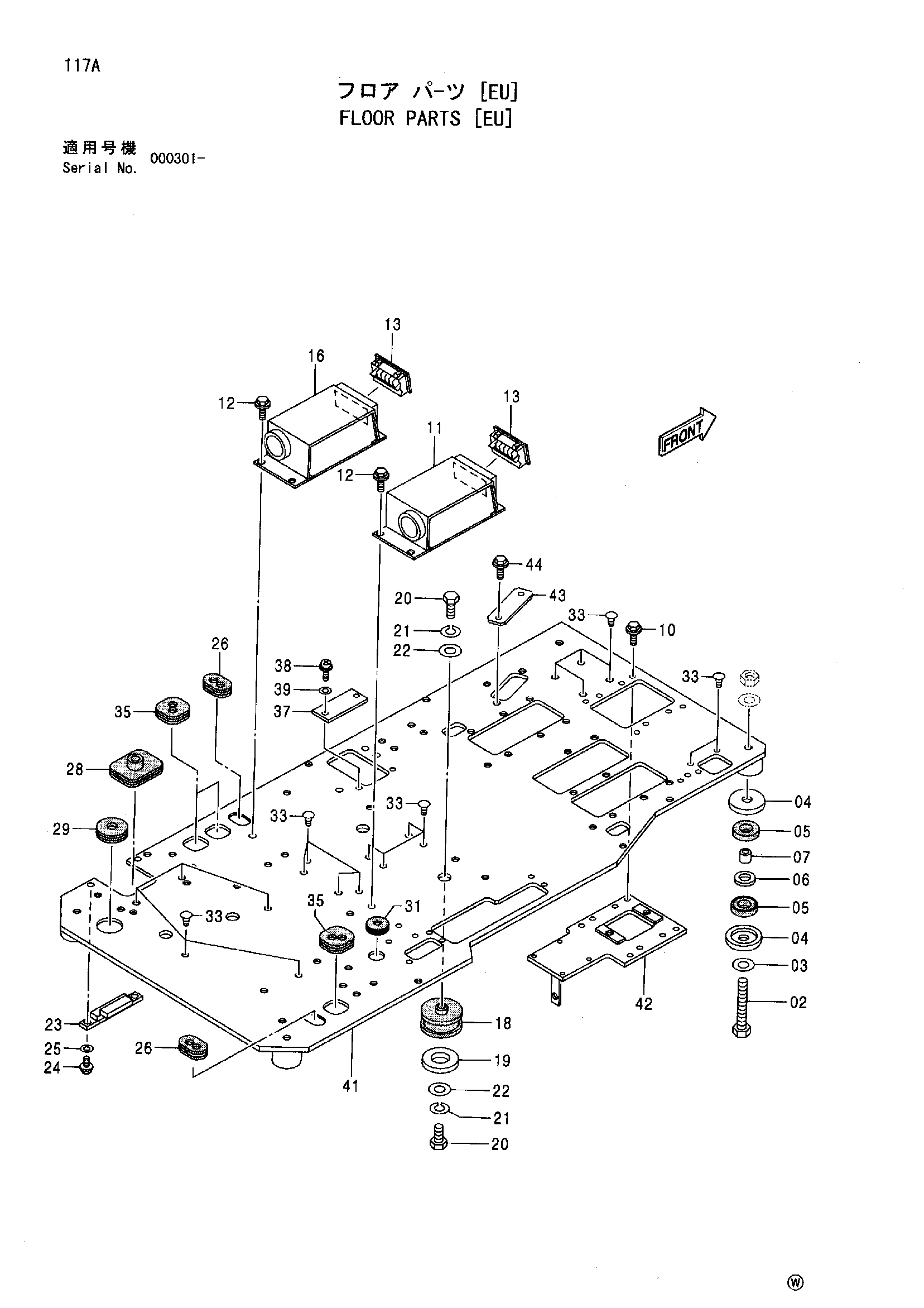

Детали пола [EU] — HITACHI SCX900HD-C

Заводская схема «Детали пола [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4317646	Болт	4
03	J222016	Шайба	4
04	4203878	Ограничитель	8
05	4203877	Резиновая прокладка	8
06	4200085	Резиновая прокладка	4
07	4217092	Проставка	4
10	J021025	Болт с шайбой	4
10	J271025 замена: J901025	Болт с шайбой	4
10	J271025 замена: J222010	Болт с шайбой	4
11	7028275	Короб	1
12	J021030	Болт с шайбой	8
12	J271030 замена: J901030	Болт с шайбой	8
12	J271030 замена: J222010	Болт с шайбой	8
13	4259639	Решётка	2
16	7028274	Короб	1
18	4147007	Резиновая прокладка	2
19	4331685	Проставка	2
20	M111632 замена: J241635	Болт	4
20	J241635	Болт	4
21	A590916	Пружинная шайба	4
22	4087197	Шайба	4
23	9751002	Пластина	1
24	J011025	Болт с шайбой	2
24	J271025 замена: J901025	Болт с шайбой	2
24	J271025 замена: J222010	Болт с шайбой	2
25	A590110	Плоская шайба	2
26	4276794	Резиновая втулка	2
28	4276792	Резиновая втулка	1
29	4201929	Резиновая втулка	1
31	4203587	Резиновая втулка	1
33	4280359	Зажим	19
35	4205082	Резиновая втулка	3
37	4357801	Крышка	1
38	J450620	Винт с шайбой	2
39	A590106	Плоская шайба	2
41	6019253	Пластина	1
42	7038590	Кронштейн	1
43	4438469	Крышка	1
44	J021025	Болт с шайбой	2
44	J271025 замена: J901025	Болт с шайбой	2
44	J271025 замена: J222010	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
