Центральный коллектор группа [EU] — HITACHI SCX900HD-C

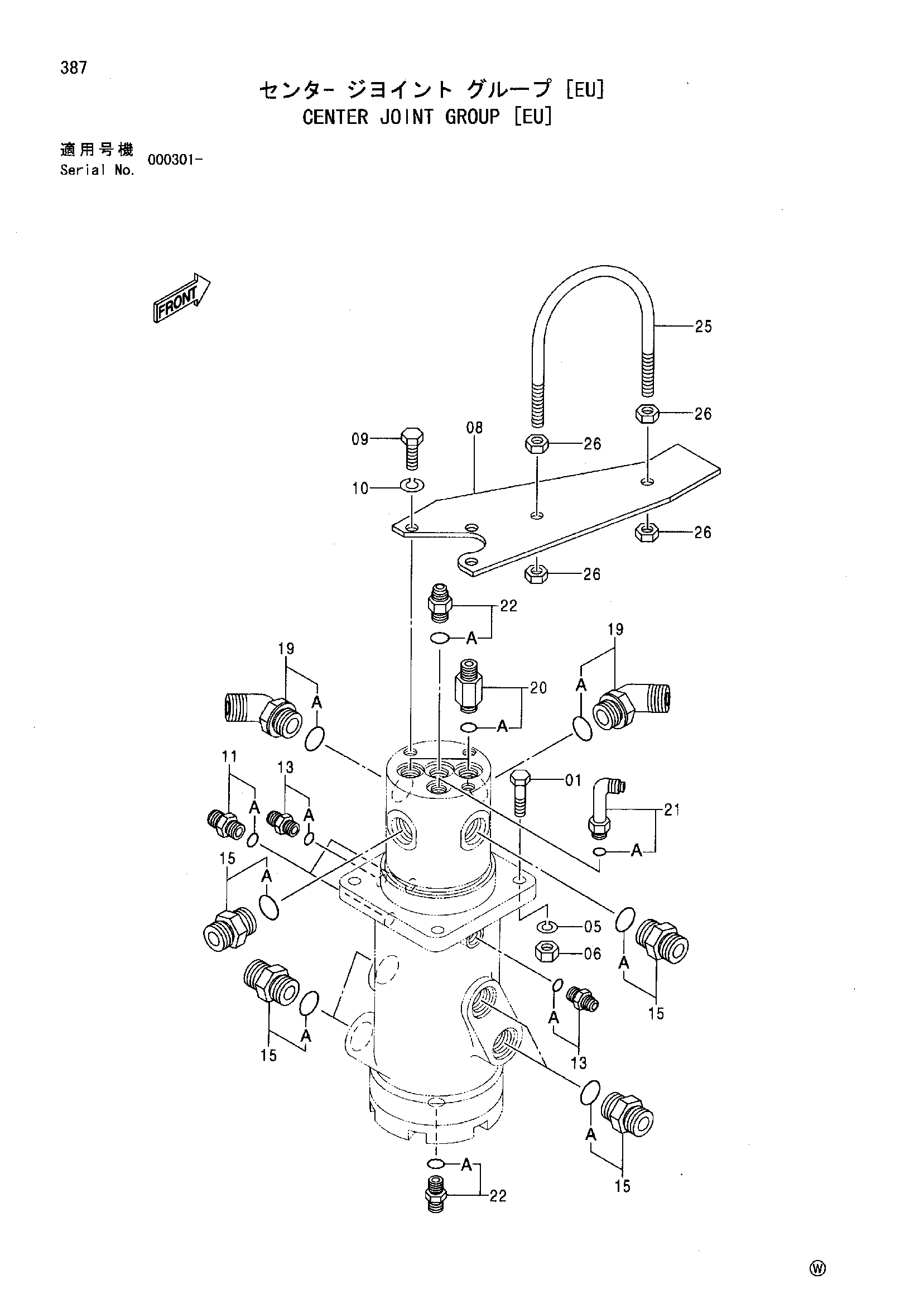

Заводская схема «Центральный коллектор группа [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Центральный коллектор группа [EU] HITACHI SCX900HD-C](/catalog-drawings/b8/b8c02de0-e60f-4283-a05c-31c2aa0f687f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901245 | Болт | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | J950012 | Гайка | 4 |
| 08 | 3083184 | Ограничитель | 1 |
| 09 | J901435 | Болт | 3 |
| 10 | A590914 | Пружинная шайба | 3 |
| 11 | 4200466 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4139973 | Адаптер | 6 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4173020 | Угловой штуцер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4359103 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4278442 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4210361 | Адаптер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4352981 | U-образный болт | 1 |
| 26 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
