Канат направляющая [STD] — HITACHI SCX900HD-C

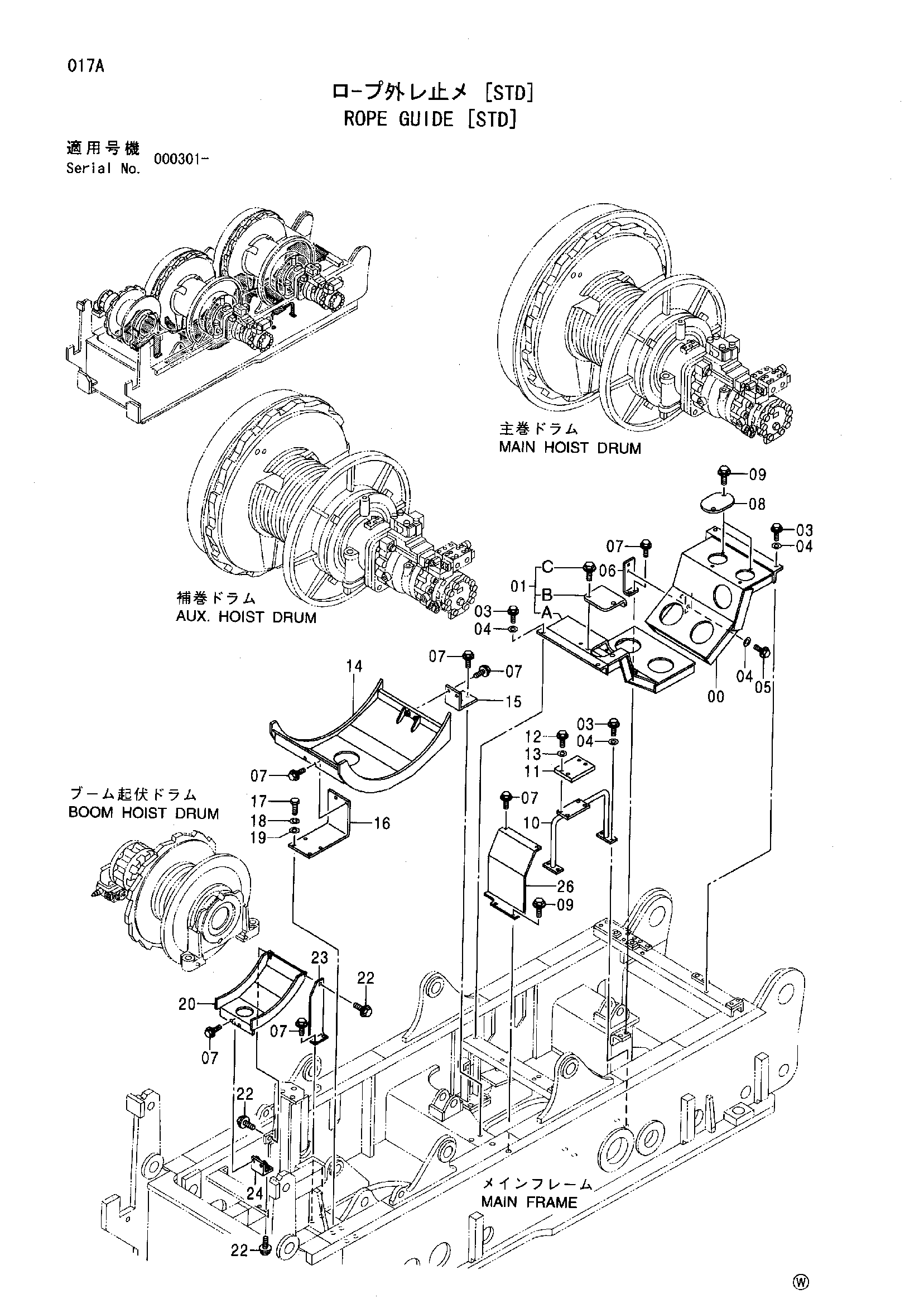

Заводская схема «Канат направляющая [STD]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Канат направляющая [STD] HITACHI SCX900HD-C](/catalog-drawings/35/35d21672-8aa3-4ec2-878c-946b309f8262.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036614 | Направляющая каната | 1 |
| 01 | 9183732 | Направляющая каната | 1 |
| 01A | 6018624 | Направляющая каната | 1 |
| 01B | 3086517 | Крышка | 1 |
| 01C | J011030 | Болт с шайбой | 2 |
| 01C | J271030 замена: J901030 | Болт с шайбой | 2 |
| 01C | J271030 замена: J222010 | Болт с шайбой | 2 |
| 03 | J011235 | Болт с шайбой | 8 |
| 03 | J271235 замена: J901235 | Болт с шайбой | 8 |
| 03 | J271235 замена: J222012 | Болт с шайбой | 8 |
| 04 | 449490 | Шайба | 10 |
| 05 | J011240 | Болт с шайбой | 2 |
| 05 | J271240 замена: J901240 | Болт с шайбой | 2 |
| 05 | J271240 замена: J222012 | Болт с шайбой | 2 |
| 06 | 9751106 | Кронштейн | 1 |
| 07 | J021230 | Болт с шайбой | 14 |
| 07 | J271230 замена: J901230 | Болт с шайбой | 14 |
| 07 | J271230 замена: J222012 | Болт с шайбой | 14 |
| 08 | 4407096 | Крышка | 2 |
| 09 | J021225 | Болт с шайбой | 6 |
| 09 | J271225 замена: J901225 | Болт с шайбой | 6 |
| 09 | J271225 замена: J222012 | Болт с шайбой | 6 |
| 10 | 8073565 | Кронштейн | 1 |
| 11 | 4381048 | Пластина | 1 |
| 12 | J011045 | Болт с шайбой | 4 |
| 12 | J271045 замена: J901045 | Болт с шайбой | 4 |
| 12 | J271045 замена: J222010 | Болт с шайбой | 4 |
| 13 | J217083 | Шайба | 4 |
| 14 | 6018416 | Направляющая каната | 1 |
| 15 | 4407105 | Кронштейн | 1 |
| 16 | 4407111 | Кронштейн | 1 |
| 17 | J901650 | Болт | 4 |
| 18 | A590916 | Пружинная шайба | 4 |
| 19 | A590116 | Плоская шайба | 4 |
| 20 | 7035271 | Направляющая каната | 1 |
| 22 | J021235 | Болт с шайбой | 4 |
| 22 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 22 | J271235 замена: J222012 | Болт с шайбой | 4 |
| 23 | 4407115 | Кронштейн | 1 |
| 24 | 9751107 | Кронштейн | 1 |
| 26 | 3083463 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
