Расширительный бачок — HITACHI SCX900HD-C

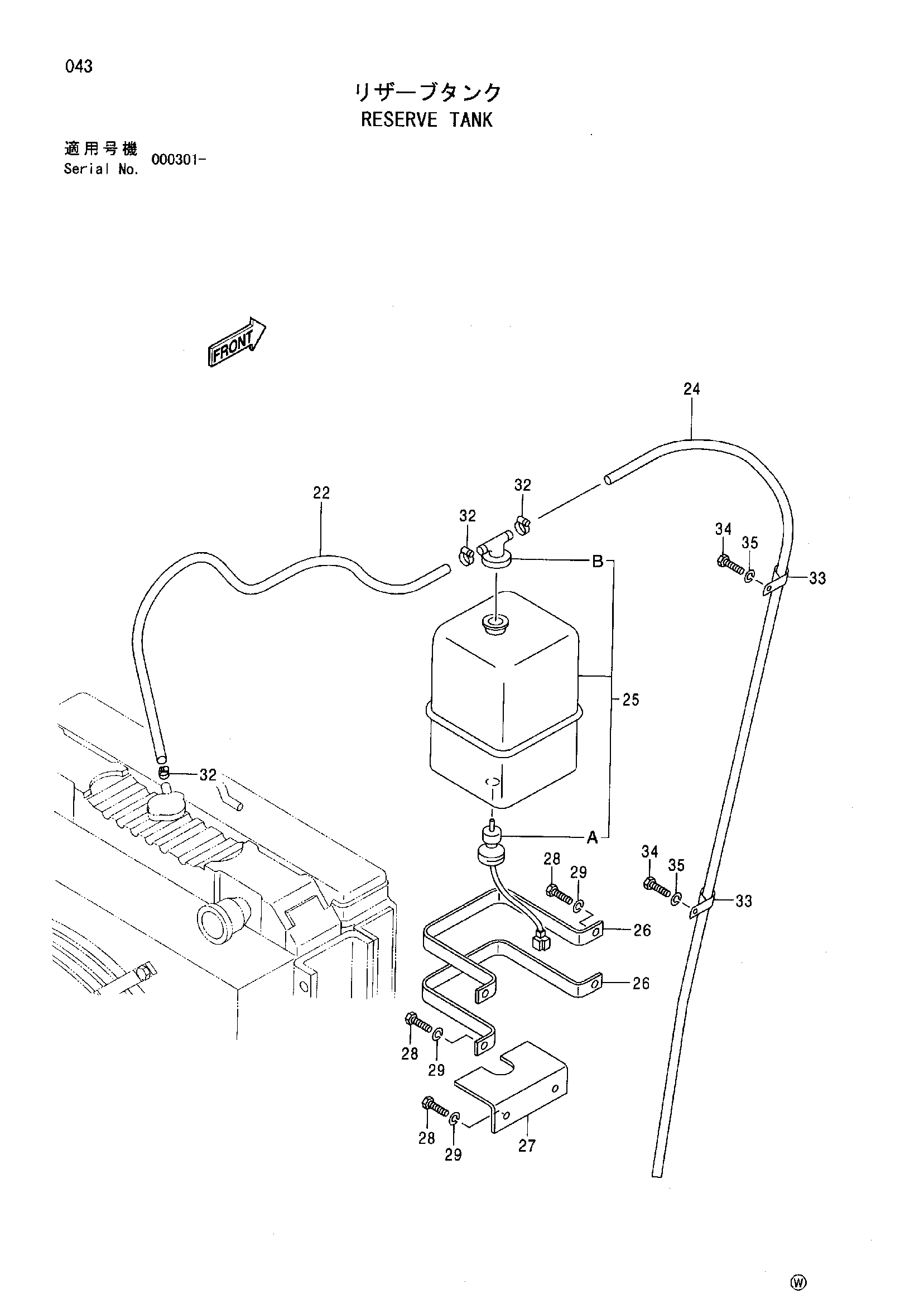

Заводская схема «Расширительный бачок» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | 4395169 | Водяной шланг | 1 |
| 24 | 4407277 | Виниловый шланг | 1 |
| 25 | 4206452 | Бак воды | 1 |
| 25A | 4237651 | Выключатель уровень | 1 |
| 25B | 4237650 | Колпачок | 1 |
| 26 | 4336797 | Хомут | 2 |
| 27 | 4337331 | Кронштейн | 1 |
| 28 | J901020 | Болт | 6 |
| 29 | A590910 | Пружинная шайба | 6 |
| 32 | 4508575 | Хомут шланга | 3 |
| 33 | 4190272 | Зажим | 2 |
| 34 | J901020 | Болт | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
