Нижняя защита — HITACHI SCX900HD-C

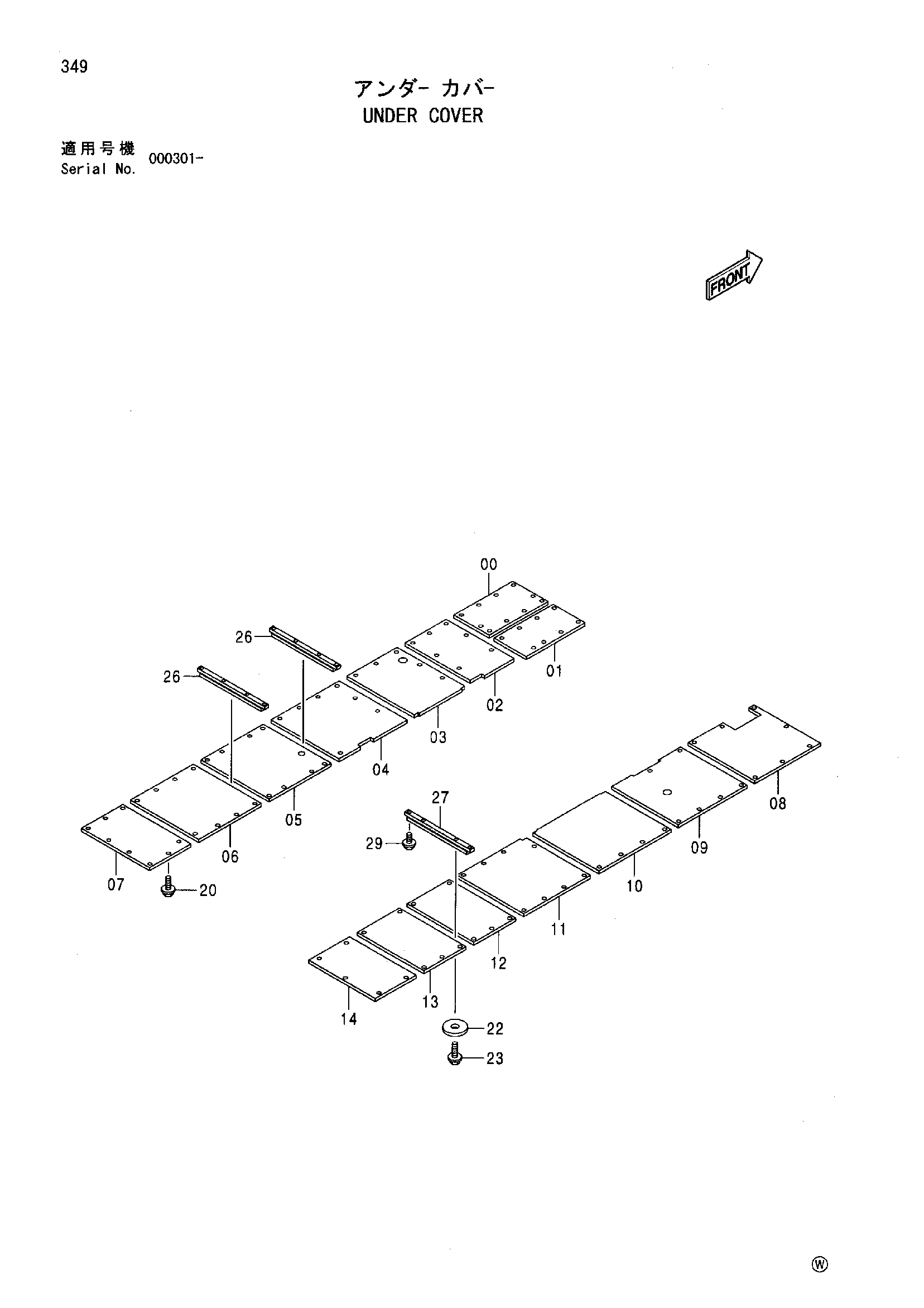

Заводская схема «Нижняя защита» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3085385 | Крышка | 1 |
| 01 | 3085387 | Крышка | 1 |
| 02 | 3083465 | Крышка | 1 |
| 03 | 8073578 | Крышка | 1 |
| 04 | 8073583 | Крышка | 1 |
| 05 | 3083472 | Крышка | 1 |
| 06 | 3083473 | Крышка | 1 |
| 07 | 3083474 | Крышка | 1 |
| 08 | 3083479 | Крышка | 1 |
| 09 | 3085389 | Крышка | 1 |
| 10 | 8073595 | Крышка | 1 |
| 11 | 3083478 | Крышка | 1 |
| 12 | 3083477 | Крышка | 1 |
| 13 | 3083476 | Крышка | 1 |
| 14 | 3085390 | Крышка | 1 |
| 20 | J021030 | Болт с шайбой | 103 |
| 20 | J271030 замена: J901030 | Болт с шайбой | 103 |
| 20 | J271030 замена: J222010 | Болт с шайбой | 103 |
| 22 | 4319802 | Пластина | 22 |
| 23 | J011040 | Болт с шайбой | 22 |
| 23 | J271040 замена: J901040 | Болт с шайбой | 22 |
| 23 | J271040 замена: J222010 | Болт с шайбой | 22 |
| 26 | 8073571 | Кронштейн | 2 |
| 27 | 8073573 | Кронштейн | 1 |
| 29 | J021020 | Болт с шайбой | 6 |
| 29 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 29 | J271020 замена: J222010 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
