Электрооборудование (гусеница) — HITACHI SCX900HD-C

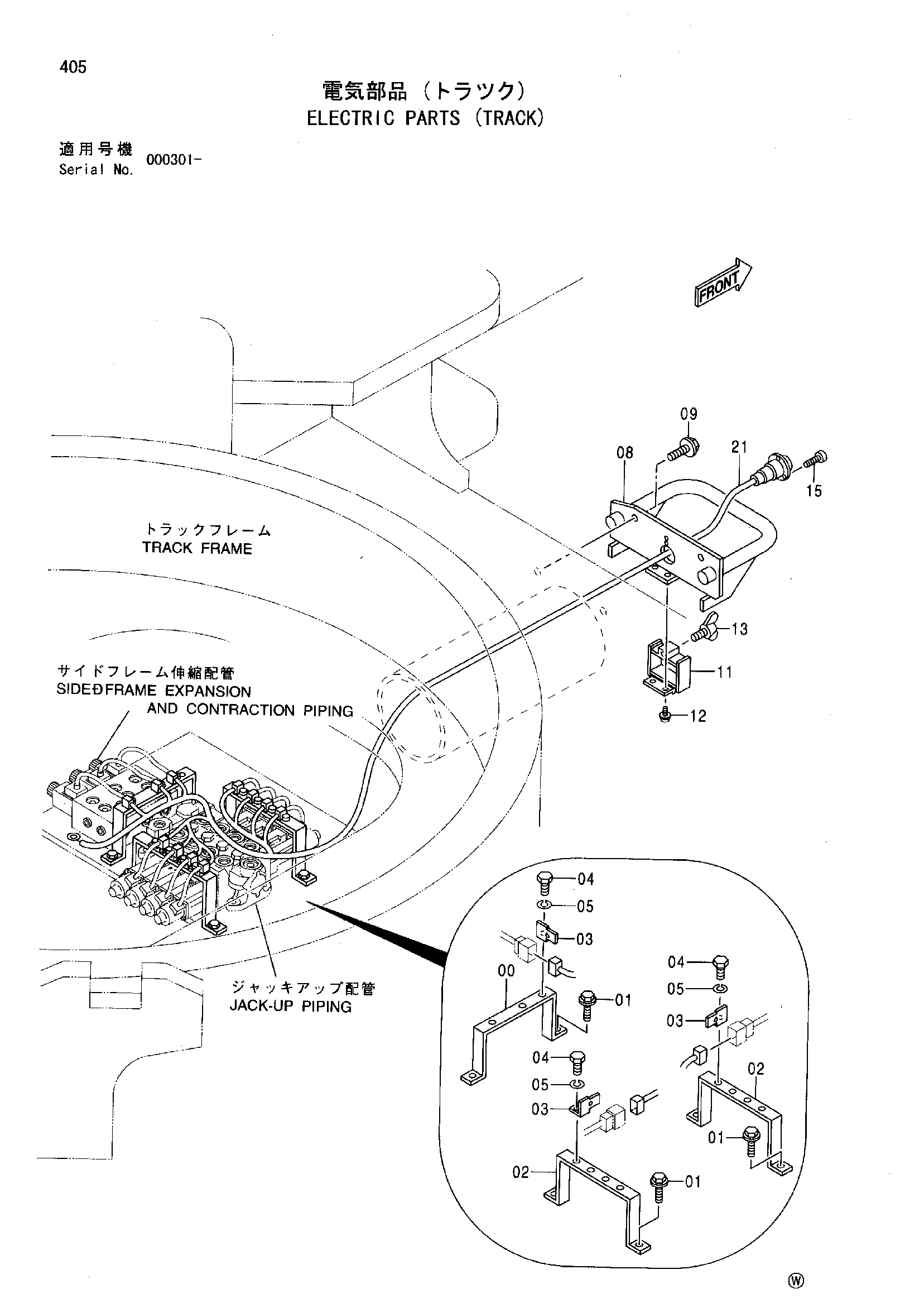

Заводская схема «Электрооборудование (гусеница)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416779 | Кронштейн | 1 |
| 01 | J020616 | Болт с шайбой | 6 |
| 01 | J260616 замена: J900616 | Болт с шайбой | 6 |
| 01 | J260616 замена: A590106 | Болт с шайбой | 6 |
| 02 | 4416762 | Кронштейн | 2 |
| 03 | 4252767 | Кронштейн | 11 |
| 04 | J900610 | Болт | 11 |
| 05 | A590906 | Пружинная шайба | 11 |
| 08 | 7036260 | Кронштейн | 1 |
| 09 | J011225 | Болт с шайбой | 2 |
| 09 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 09 | J271225 замена: J222012 | Болт с шайбой | 2 |
| 11 | 8075763 | Крышка | 1 |
| 12 | J450510 | Винт с шайбой | 2 |
| 13 | M360840 | Болт винг | 1 |
| 15 | M470310 | Винт | 3 |
| 21 | 2042927 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
