Подъёмный механизм устройство (третий барабан 22MM) — HITACHI SCX900HD-C

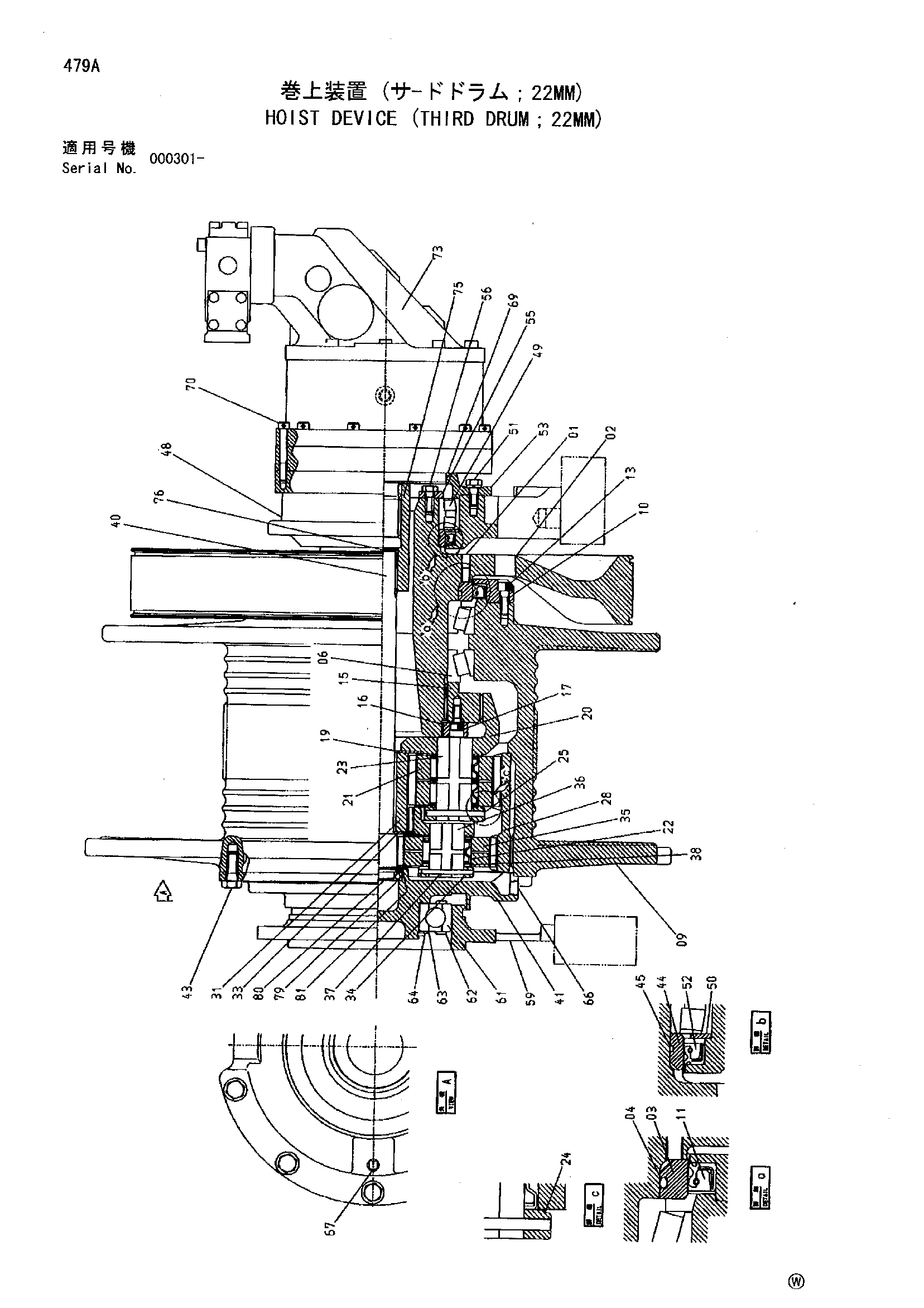

Заводская схема «Подъёмный механизм устройство (третий барабан 22MM)» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 429597 | Пробка | 2 |
| 02 | 1020542 | Барабан тормоз | 1 |
| 03 | 4292807 | Втулка | 1 |
| 04 | A811220 | Уплотнительное кольцо | 1 |
| 06 | 4339517 | Роликовый подшипник | 2 |
| 09 | 0004143 | Барабан | 1 |
| 10 | 3069653 | Фиксатор | 1 |
| 11 | 4115842 | Масляное уплотнение | 1 |
| 13 | M341236 | Болт с внутренним шестигранником | 8 |
| 15 | 2046533 | Кольцо ограничитель | 1 |
| 16 | 3070205 | Гайка | 1 |
| 17 | 4180384 | Болт с внутренним шестигранником | 1 |
| 19 | 4453506 | Проставка | 1 |
| 20 | 2046538 | Водило | 1 |
| 21 | 3091929 | Планетарная шестерня | 4 |
| 22 | 4228365 | Игольчатый подшипник | 11 |
| 23 | 4339560 | Палец | 4 |
| 24 | 4201968 | Упорная пластина | 14 |
| 25 | 4192021 | Пружинный штифт | 4 |
| 28 | 2046534 | Коронная шестерня | 1 |
| 31 | 3091934 | Солнечная шестерня | 1 |
| 33 | 4453505 | Проставка | 1 |
| 34 | 2046537 | Водило | 1 |
| 35 | 3091930 | Планетарная шестерня | 3 |
| 36 | 4445690 | Палец | 3 |
| 37 | 4331909 | Пружинный штифт | 3 |
| 38 | 4445689 | Проставка | 6 |
| 40 | 2046535 | Вал проп. | 1 |
| 41 | 2046536 | Крышка | 1 |
| 43 | J931640 | Болт | 10 |
| 44 | 4339772 | Втулка | 1 |
| 45 | 4314092 | Уплотнительное кольцо | 1 |
| 48 | 2042264 | Педестал | 1 |
| 49 | 4284498 | Подшипник. спх.рол. | 1 |
| 50 | 4411955 | Пластина | 1 |
| 51 | J011230 | Болт с шайбой | 10 |
| 51 | J271230 замена: J901230 | Болт с шайбой | 10 |
| 51 | J271230 замена: J222012 | Болт с шайбой | 10 |
| 52 | 923906 | Масляное уплотнение | 1 |
| 53 | 3071610 | Фиксатор | 1 |
| 55 | 4339626 | Фиксатор | 1 |
| 56 | J901230 | Болт | 8 |
| 59 | 2043128 | Педестал | 1 |
| 61 | 4097203 | Шариковый подшипник | 1 |
| 62 | 4410282 | Уплотнение | 2 |
| 63 | 4411954 | Пластина | 1 |
| 64 | 991355 | Стопорное кольцо | 1 |
| 66 | 94-2013 | Пробка | 2 |
| 67 | 94-2023 | Пробка | 1 |
| 69 | A811180 | Уплотнительное кольцо | 1 |
| 70 | M341075 | Болт с внутренним шестигранником | 10 |
| 73 | 4404413 | Гидромотор плунжер | 1 |
| 75 | 3084092 | Муфта | 1 |
| 76 | 991859 | Стопорное кольцо | 1 |
| 79 | 4274541 | Шариковый подшипник | 1 |
| 80 | 4288767 | Стопорный палец | 1 |
| 81 | 991725 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
