Стрела оверловер ограничитель [EU] — HITACHI SCX900HD-C
Заводская схема «Стрела оверловер ограничитель [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

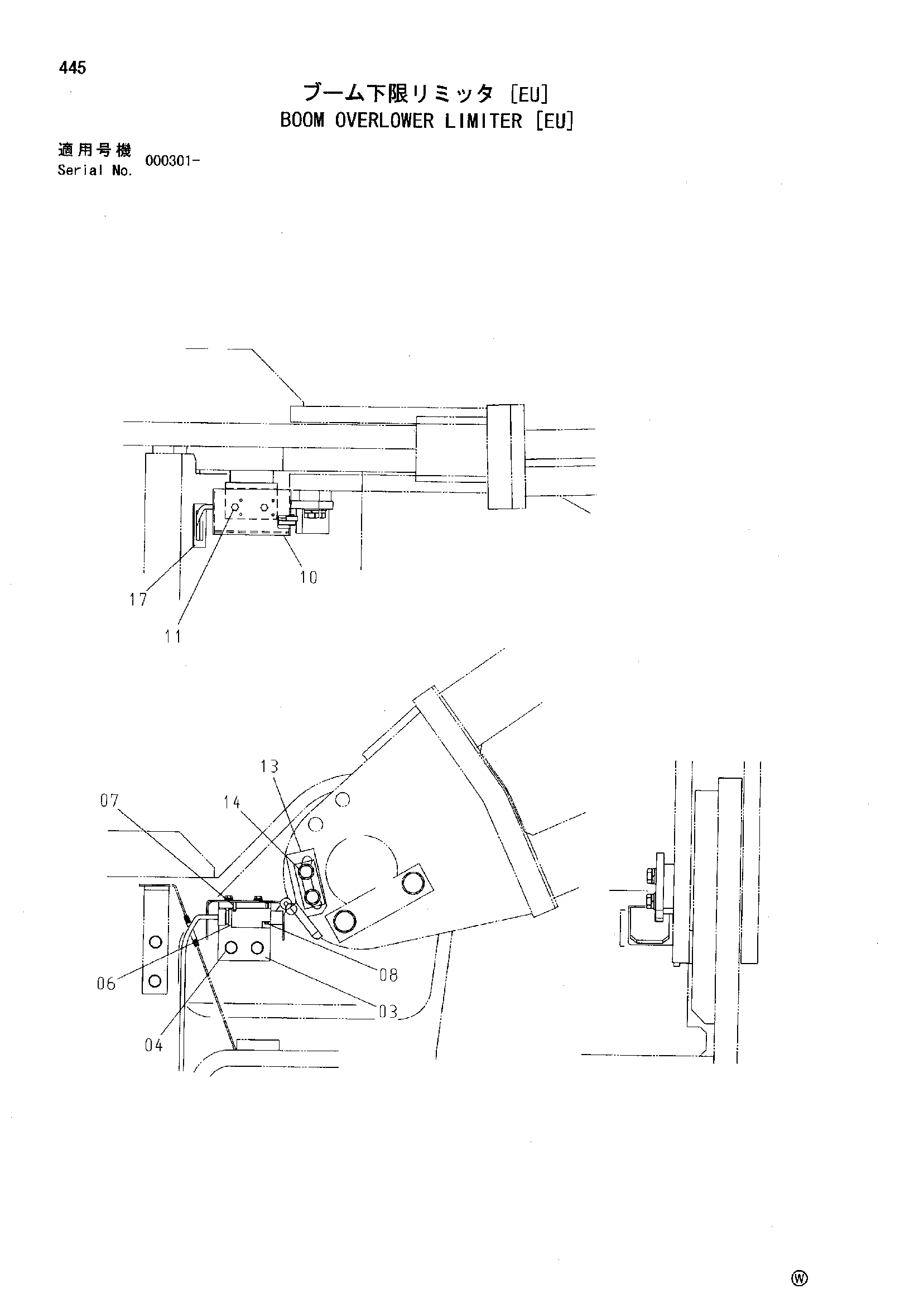

![Схема Стрела оверловер ограничитель [EU] HITACHI SCX900HD-C](/catalog-drawings/7d/7dc9a365-f1bf-40b0-9b57-a15163df20df.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4463588 | Кронштейн | 1 |
| 04 | J021230 | Болт с шайбой | 2 |
| 04 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 04 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 06 | 4461059 | Выключатель концевой | 1 |
| 07 | 4144012 | Пружинный штифт | 2 |
| 08 | J450430 | Винт с шайбой | 2 |
| 10 | 9757595 | Крышка | 1 |
| 11 | J020614 | Болт с шайбой | 2 |
| 11 | J260614 замена: J900616 | Болт с шайбой | 2 |
| 11 | J260614 замена: A590106 | Болт с шайбой | 2 |
| 13 | 9757594 | Ответная планка | 1 |
| 14 | J021230 | Болт с шайбой | 2 |
| 14 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 14 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 17 | 4367033 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
