Насосный агрегат [EU] — HITACHI SCX900HD-C

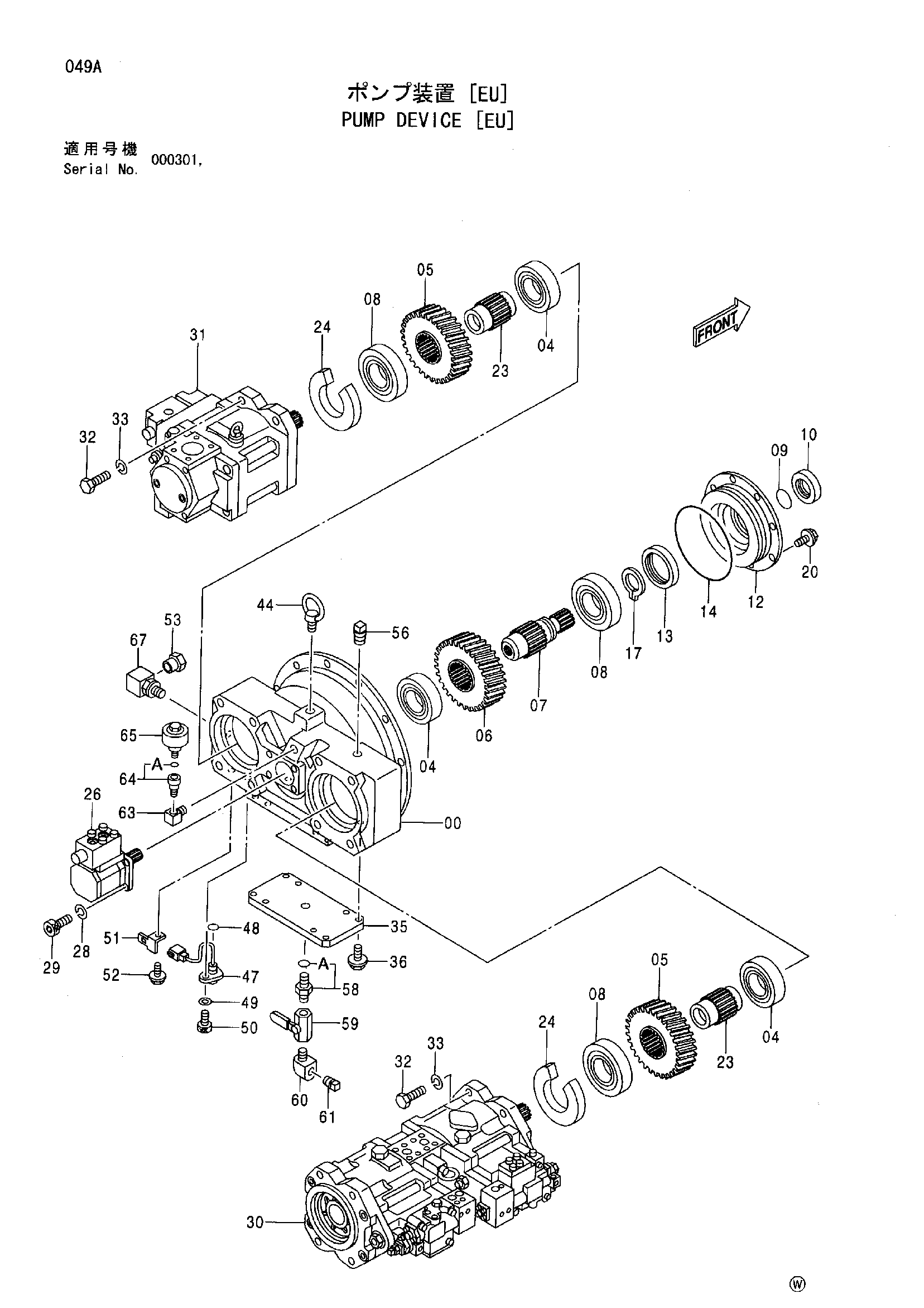

Заводская схема «Насосный агрегат [EU]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Насосный агрегат [EU] HITACHI SCX900HD-C](/catalog-drawings/2d/2dc4660d-67f3-4c36-b8ff-a93c7e38631a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003347 замена: 0004717 | Корпус шестерня | 1 |
| 00 | 0003347 замена: 8091397 | Корпус шестерня | 1 |
| 00 | 0003347 замена: A811030 | Корпус шестерня | 1 |
| 00 | 0003347 замена: M341036 | Корпус шестерня | 1 |
| 00 | 0003347 замена: 4257236 | Корпус шестерня | 1 |
| 00 | 0003347 замена: A885004 | Корпус шестерня | 1 |
| 04 | 4069219 | Шариковый подшипник | 3 |
| 05 | 3074687 | Шестерня привод | 2 |
| 06 | 3074686 | Шестерня центральный | 1 |
| 07 | 2043375 | Вал центральный | 1 |
| 08 | 969424 | Шариковый подшипник | 3 |
| 09 | 4038475 | Уплотнительное кольцо | 1 |
| 10 | 4413018 | Втулка | 1 |
| 12 | 3083496 | Крышка уплотнение | 1 |
| 13 | 4113299 | Масляное уплотнение | 1 |
| 14 | A810210 | Уплотнительное кольцо | 1 |
| 17 | 991349 | Стопорное кольцо | 1 |
| 20 | J011235 | Болт с шайбой | 8 |
| 20 | J271235 замена: J901235 | Болт с шайбой | 8 |
| 20 | J271235 замена: J222012 | Болт с шайбой | 8 |
| 23 | 2038802 | Вал привод | 2 |
| 24 | 4362215 | Проставка | 2 |
| 26 | 4362740 | Шестерённый насос | 1 |
| 28 | A590908 | Пружинная шайба | 4 |
| 29 | M340825 | Болт с внутренним шестигранником | 4 |
| 30 | 4414055 | Поршневой насос | 1 |
| 31 | 4414056 | Поршневой насос | 1 |
| 32 | J912075 | Болт | 8 |
| 33 | A590920 | Пружинная шайба | 8 |
| 35 | 4362216 | Крышка | 1 |
| 36 | J011245 | Болт с шайбой | 8 |
| 36 | J271245 замена: J901245 | Болт с шайбой | 8 |
| 36 | J271245 замена: J222012 | Болт с шайбой | 8 |
| 44 | 4083751 | Болт проушина | 1 |
| 47 | 4265372 | Датчик револ. | 1 |
| 48 | 4306888 | Уплотнительное кольцо | 1 |
| 49 | A590106 | Плоская шайба | 1 |
| 50 | M340616 | Болт с внутренним шестигранником | 1 |
| 51 | 4252767 | Кронштейн | 1 |
| 52 | J010610 | Болт с шайбой | 1 |
| 52 | J260610 замена: J900610 | Болт с шайбой | 1 |
| 52 | J260610 замена: A590106 | Болт с шайбой | 1 |
| 53 | 4249822 | Указатель уровня | 1 |
| 56 | 94-2024 | Пробка | 1 |
| 58 | 4208243 | Адаптер | 1 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 94-4029 | Кран | 1 |
| 60 | 94-0633 | Угловой штуцер | 1 |
| 61 | 94-2025 | Пробка | 1 |
| 63 | 4408692 | Угловой штуцер | 1 |
| 64 | 4414269 | Переходник | 1 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
| 65 | 4414258 | Сапун | 1 |
| 67 | 4428680 | Переходник S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
