Насос трубопроводы [STD] — HITACHI SCX900HD-C

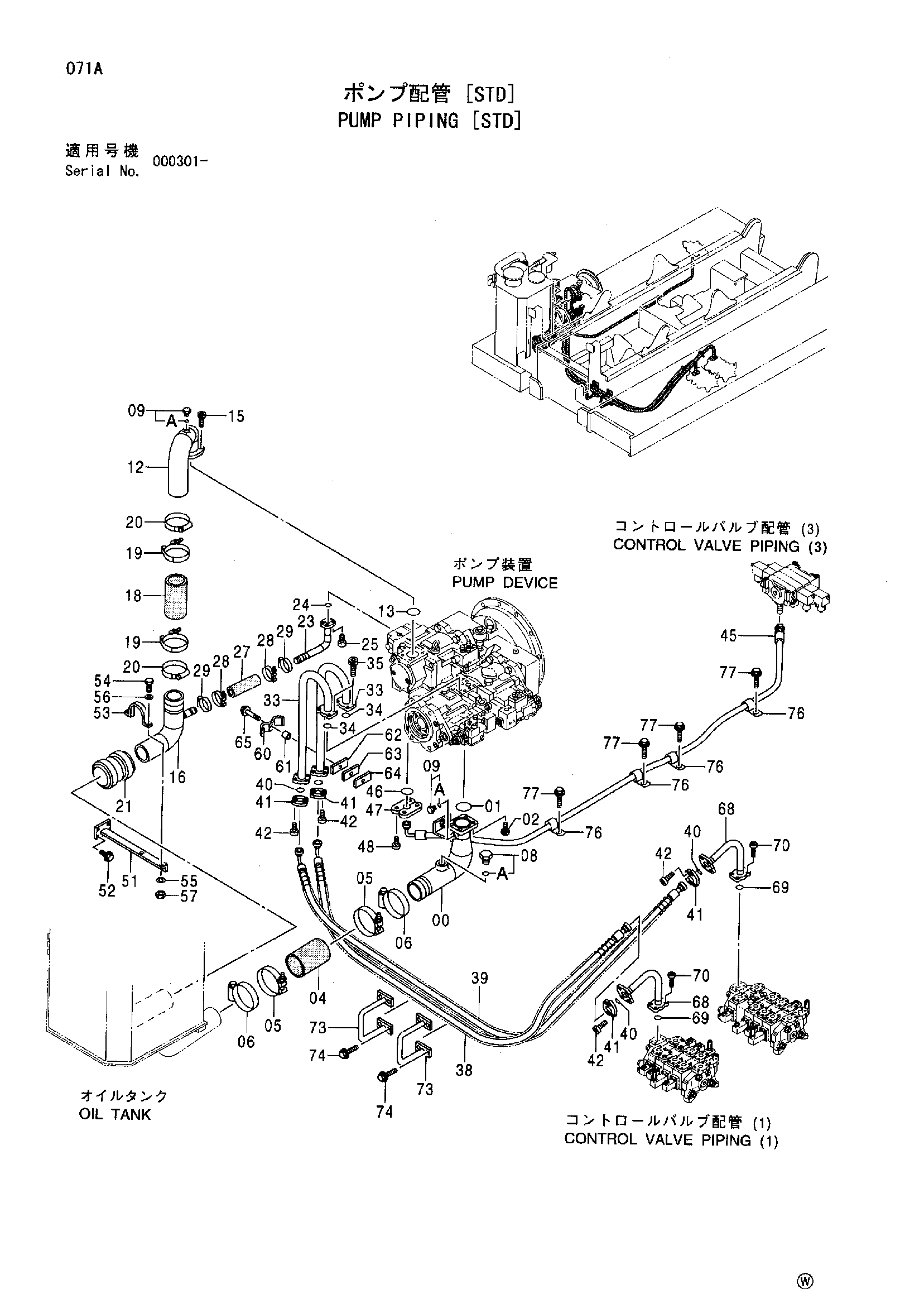

Заводская схема «Насос трубопроводы [STD]» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Насос трубопроводы [STD] HITACHI SCX900HD-C](/catalog-drawings/1a/1a9350ba-3d37-41be-a2e4-82196ab4ed26.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036394 | Всасывающая трубка | 1 |
| 01 | A811090 | Уплотнительное кольцо | 1 |
| 02 | M341640 | Болт с внутренним шестигранником | 4 |
| 04 | 4367902 | Резиновый шланг | 1 |
| 05 | 4282491 | Хомут шланга | 2 |
| 06 | 4245194 | Хомут шланга | 2 |
| 08 | 4113926 | Пробка | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4092534 | Пробка | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 7036396 | Всасывающая трубка | 1 |
| 13 | A811075 | Уплотнительное кольцо | 1 |
| 15 | M341236 | Болт с внутренним шестигранником | 4 |
| 16 | 8075978 | Всасывающая трубка | 1 |
| 18 | 4367901 | Резиновый шланг | 1 |
| 19 | 4282488 | Хомут шланга | 2 |
| 20 | 4512716 | Хомут шланга | 2 |
| 21 | 4202560 | Муфта | 1 |
| 23 | 8075996 | Всасывающая трубка | 1 |
| 24 | A811030 | Уплотнительное кольцо | 1 |
| 25 | M341036 | Болт с внутренним шестигранником | 4 |
| 27 | 4084123 | Резиновый шланг | 1 |
| 28 | 4296063 | Хомут шланга | 2 |
| 29 | 4011675 | Хомут шланга | 2 |
| 33 | 8076004 | Трубка | 2 |
| 34 | A811035 | Уплотнительное кольцо | 2 |
| 35 | M341236 | Болт с внутренним шестигранником | 8 |
| 38 | 4418738 | Шланг | 1 |
| 39 | 4418739 | Шланг | 1 |
| 40 | 966993 | Уплотнительное кольцо | 4 |
| 41 | 4085560 | Разъёмный фланец | 8 |
| 42 | M341240 | Болт с внутренним шестигранником | 16 |
| 45 | 4419022 | Шланг | 1 |
| 46 | 4508805 | Уплотнительное кольцо | 1 |
| 47 | 4075853 | Разъёмный фланец | 2 |
| 48 | M341240 | Болт с внутренним шестигранником | 4 |
| 51 | 9752543 | Кронштейн | 1 |
| 52 | J031020 | Болт с шайбой | 4 |
| 52 | J281020 замена: J901020 | Болт с шайбой | 4 |
| 52 | J281020 замена: 4486055 | Болт с шайбой | 4 |
| 53 | 4186854 | Хомут трубки | 1 |
| 54 | J901030 | Болт | 2 |
| 55 | A590910 | Пружинная шайба | 2 |
| 56 | A590110 | Плоская шайба | 2 |
| 57 | J950010 | Гайка | 2 |
| 60 | 4367900 | Хомут трубки | 1 |
| 61 | 4367908 | Проставка | 1 |
| 62 | 4367906 | Регулировочная шайба | 2 |
| 63 | 4367905 | Регулировочная шайба | 1 |
| 64 | 4367907 | Регулировочная шайба | 2 |
| 65 | J011260 | Болт с шайбой | 1 |
| 65 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 65 | J271260 замена: J222012 | Болт с шайбой | 1 |
| 68 | 9747493 | Трубка | 2 |
| 69 | A811040 | Уплотнительное кольцо | 2 |
| 70 | M341240 | Болт с внутренним шестигранником | 8 |
| 73 | 9750844 | Хомут шланга | 2 |
| 74 | J021230 | Болт с шайбой | 8 |
| 74 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 74 | J271230 замена: J222012 | Болт с шайбой | 8 |
| 76 | 4193848 | Зажим | 4 |
| 77 | J021030 | Болт с шайбой | 4 |
| 77 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 77 | J271030 замена: J222010 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
