Каталог запчастей HITACHI
Стрела вставка 9M — HITACHI SCX900HD-C

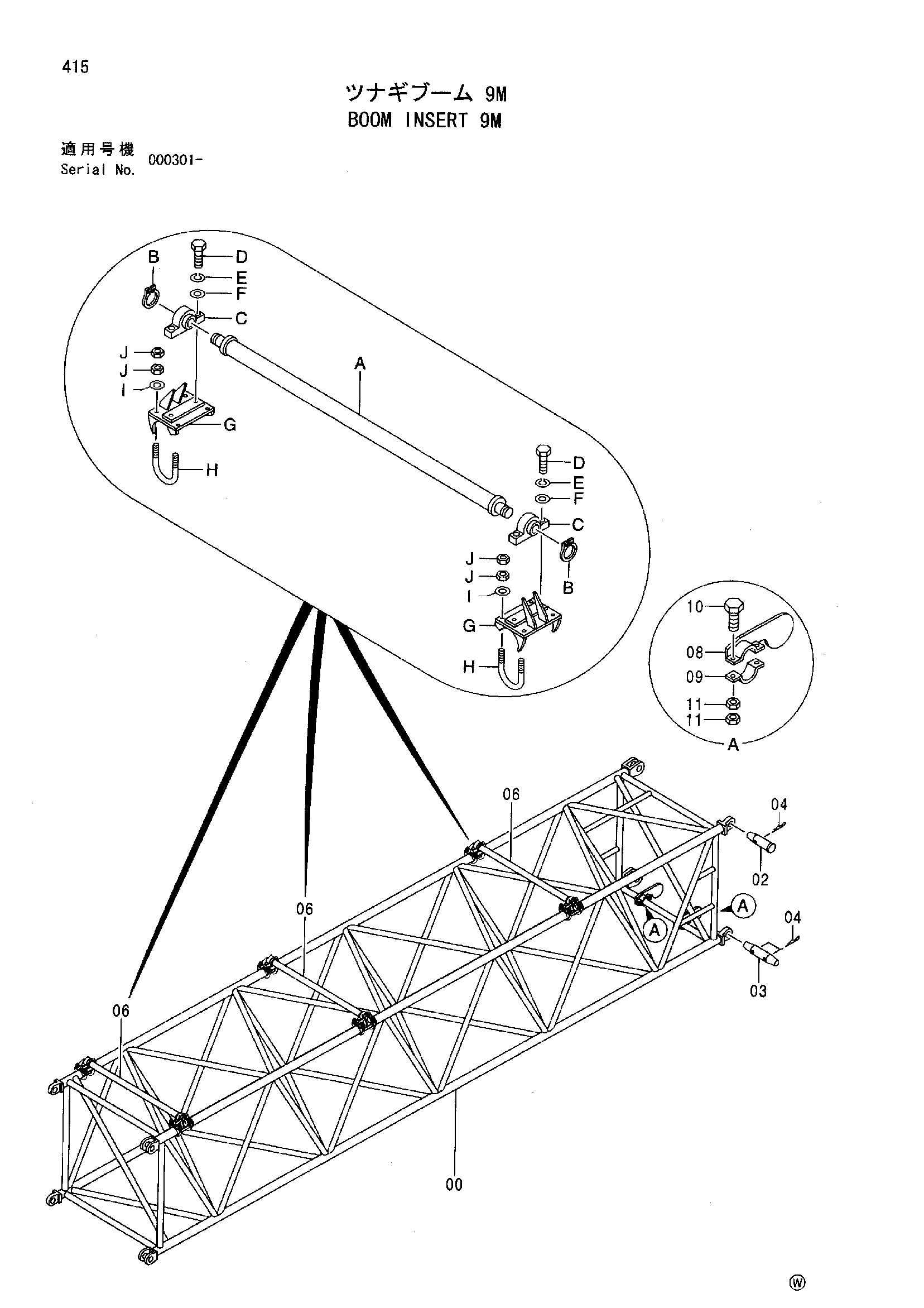

Заводская схема «Стрела вставка 9M» для HITACHI SCX900HD-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9172805 | Стрела вставка в сборе | 1 | |
| 00 | 7034675 | Стрела вставка | 1 |
| 02 | 4046619 | Палец | 2 |
| 03 | 4112797 | Палец | 2 |
| 04 | 4043750 | Стопорный палец | 6 |
| 06 | 4474010 | Каток направляющая | 3 |
| 06A | 9749396 | Ролик | 1 |
| 06B | 991342 | Стопорное кольцо | 2 |
| 06C | 4420385 | Подшипник. блок | 2 |
| 06D | J901440 | Болт | 4 |
| 06E | A590914 | Пружинная шайба | 4 |
| 06F | A590114 | Плоская шайба | 4 |
| 06G | 8071630 | Кронштейн | 2 |
| 06H | 4170580 | U-образный болт | 4 |
| 06I | A590112 | Плоская шайба | 8 |
| 06J | J950012 | Гайка | 16 |
| 08 | 9723588 | Ограничитель | 2 |
| 09 | 4178182 | Хомут трубки | 2 |
| 10 | J901030 | Болт | 4 |
| 11 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
