Дополнительный. гусёк стрелы — HITACHI SCX900HD

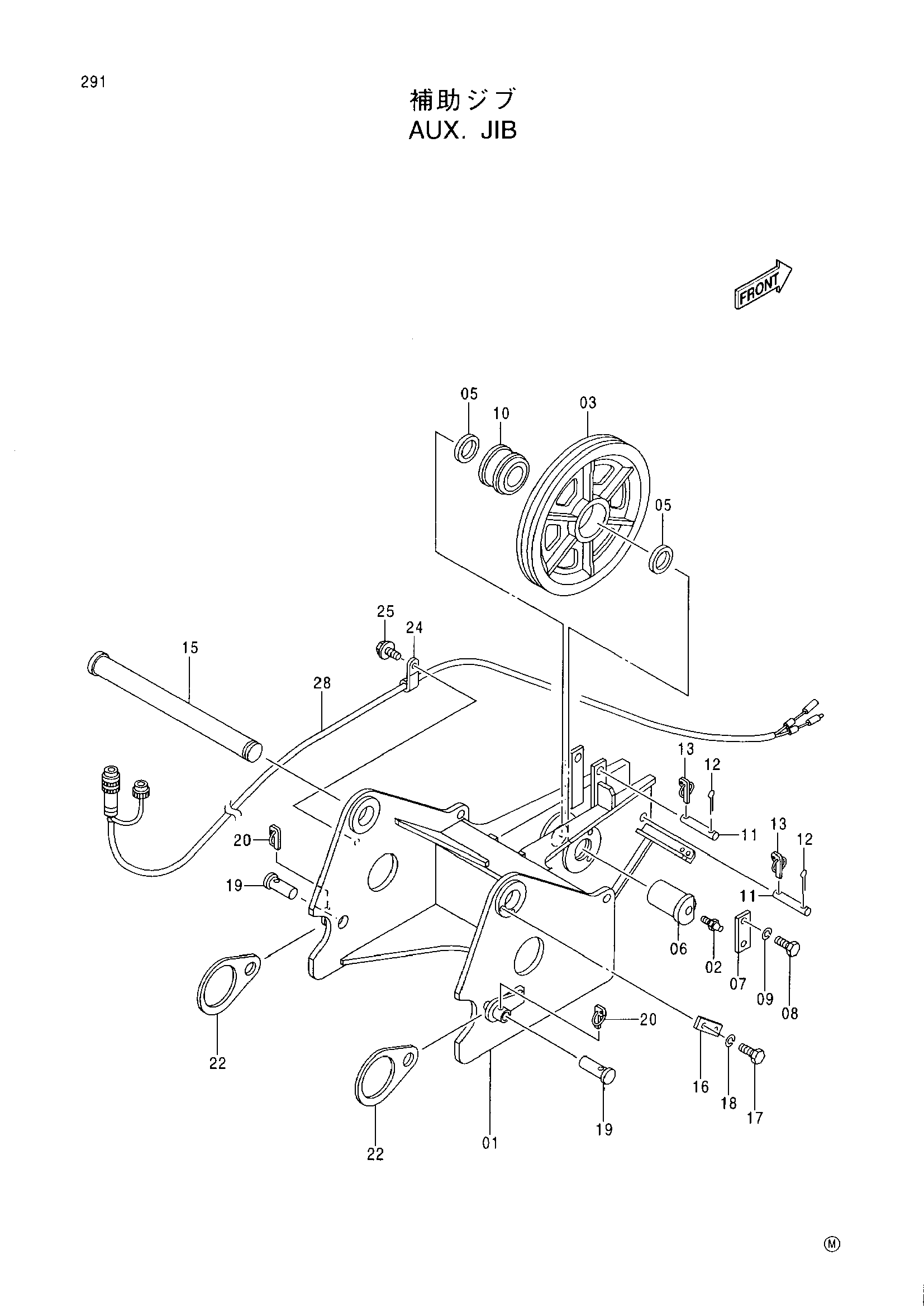

Заводская схема «Дополнительный. гусёк стрелы» для HITACHI SCX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6017715 | Гусёк стрелы | 1 |
| 02 | J75481 | Пресс-маслёнка | 1 |
| 03 | 3080923 | Канатный блок | 1 |
| 05 | 4163340 | Проставка | 2 |
| 06 | 4192879 | Палец | 1 |
| 07 | X4248 | Стопорная пластина | 1 |
| 08 | J932035 | Болт | 2 |
| 09 | A590920 | Пружинная шайба | 2 |
| 10 | 4117993 | Роликовый подшипник | 1 |
| 11 | 4407390 | Палец | 2 |
| 12 | A768045 | Шплинт | 2 |
| 13 | 4001834 | Палец кольцо | 2 |
| 15 | 4163343 | Мост | 1 |
| 16 | X4247 | Стопорная пластина | 1 |
| 17 | J901635 | Болт | 2 |
| 18 | A590916 | Пружинная шайба | 2 |
| 19 | 4407392 | Палец | 2 |
| 20 | 947447 | Палец кольцо | 2 |
| 22 | 4407378 | Тяга | 2 |
| 24 | 4190271 | Зажим | 1 |
| 25 | J011020 | Болт с шайбой | 1 |
| 28 | 4389291 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
