Механизм поворота группа — HITACHI SCX900HD

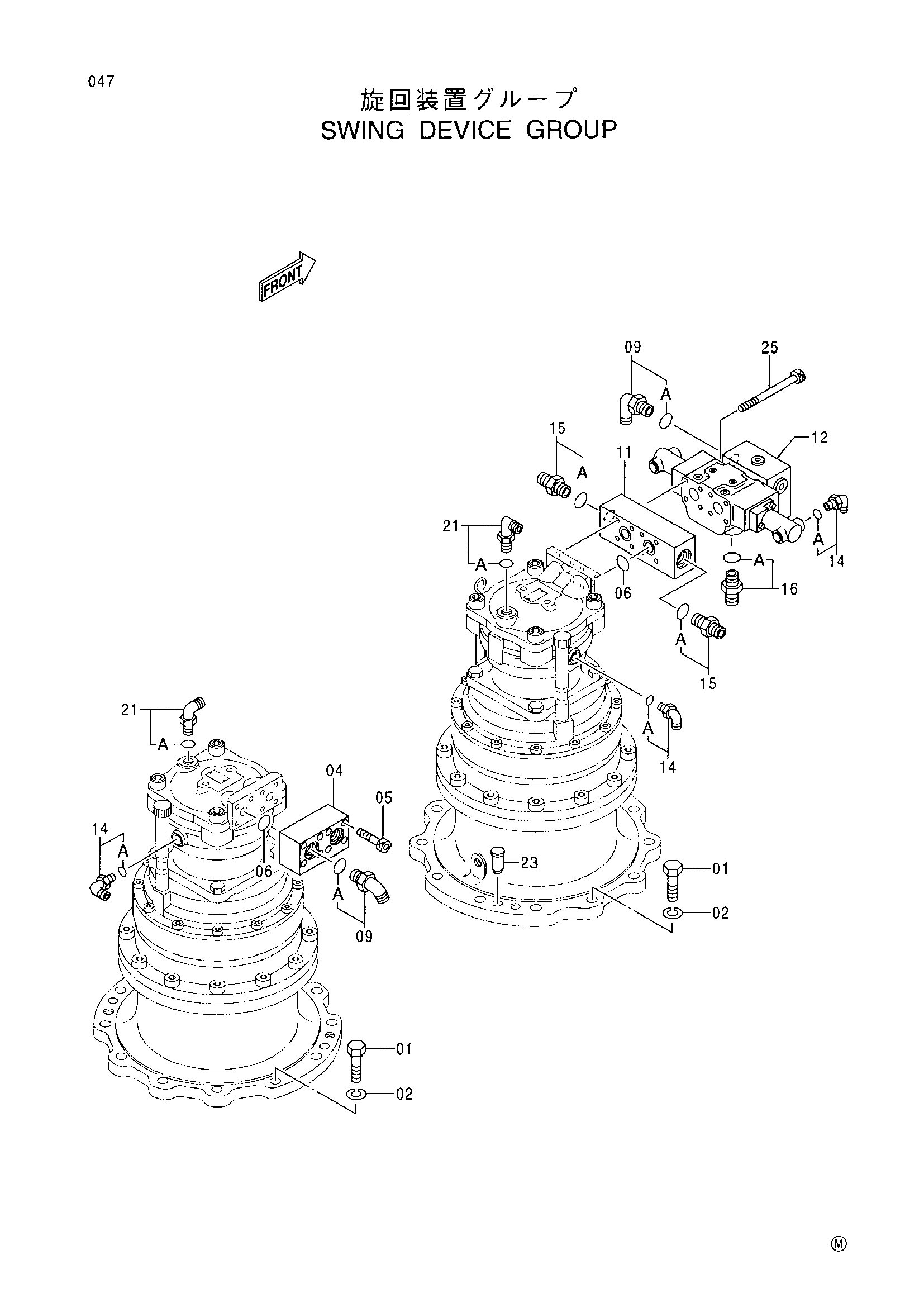

Заводская схема «Механизм поворота группа» для HITACHI SCX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J932270 | Болт | 24 |
| 02 | 4089822 | Шайба | 24 |
| 04 | 3082745 | Блок | 1 |
| 05 | M341265 | Болт с внутренним шестигранником | 8 |
| 06 | A811030 | Уплотнительное кольцо | 4 |
| 09 | 4065118 | Угловой штуцер | 3 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 3082747 | Блок | 1 |
| 12 | 4426135 | Гидрораспределитель | 1 |
| 14 | 4156434 | Угловой штуцер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4042033 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4042033 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4154672 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4390656 | Установочный штифт | 4 |
| 25 | 4407415 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
