Поворот трубопроводы (2) — HITACHI SCX900HD

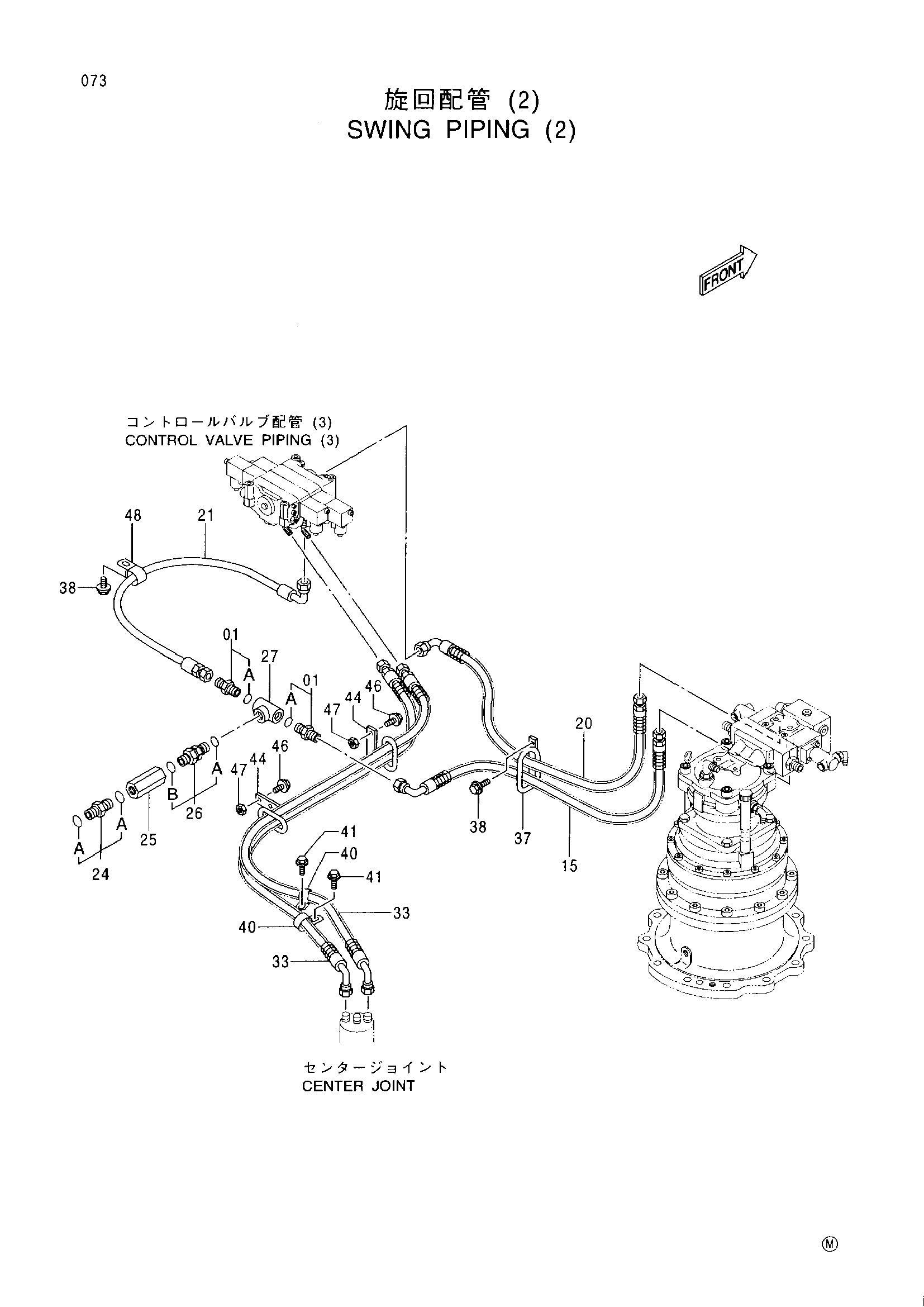

Заводская схема «Поворот трубопроводы (2)» для HITACHI SCX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4042033 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4416465 | Шланг | 1 |
| 20 | 4403303 | Шланг | 1 |
| 21 | 4405830 | Шланг | 1 |
| 24 | 4371289 | Адаптер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 2 |
| 25 | 4371260 | Обратный клапан | 1 |
| 26 | 4291797 | Адаптер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 26B | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4404435 | Тройник | 1 |
| 33 | 4405825 | Шланг | 2 |
| 37 | 8042826 | Опора | 1 |
| 38 | J011025 | Болт с шайбой | 5 |
| 40 | 4190291 | Зажим | 2 |
| 41 | J011020 | Болт с шайбой | 2 |
| 44 | 8030482 | Опора | 3 |
| 46 | J011035 | Болт с шайбой | 4 |
| 47 | J950010 | Гайка | 4 |
| 48 | 4193848 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
