Гидроцилиндр. масляный — HITACHI SCX900HD

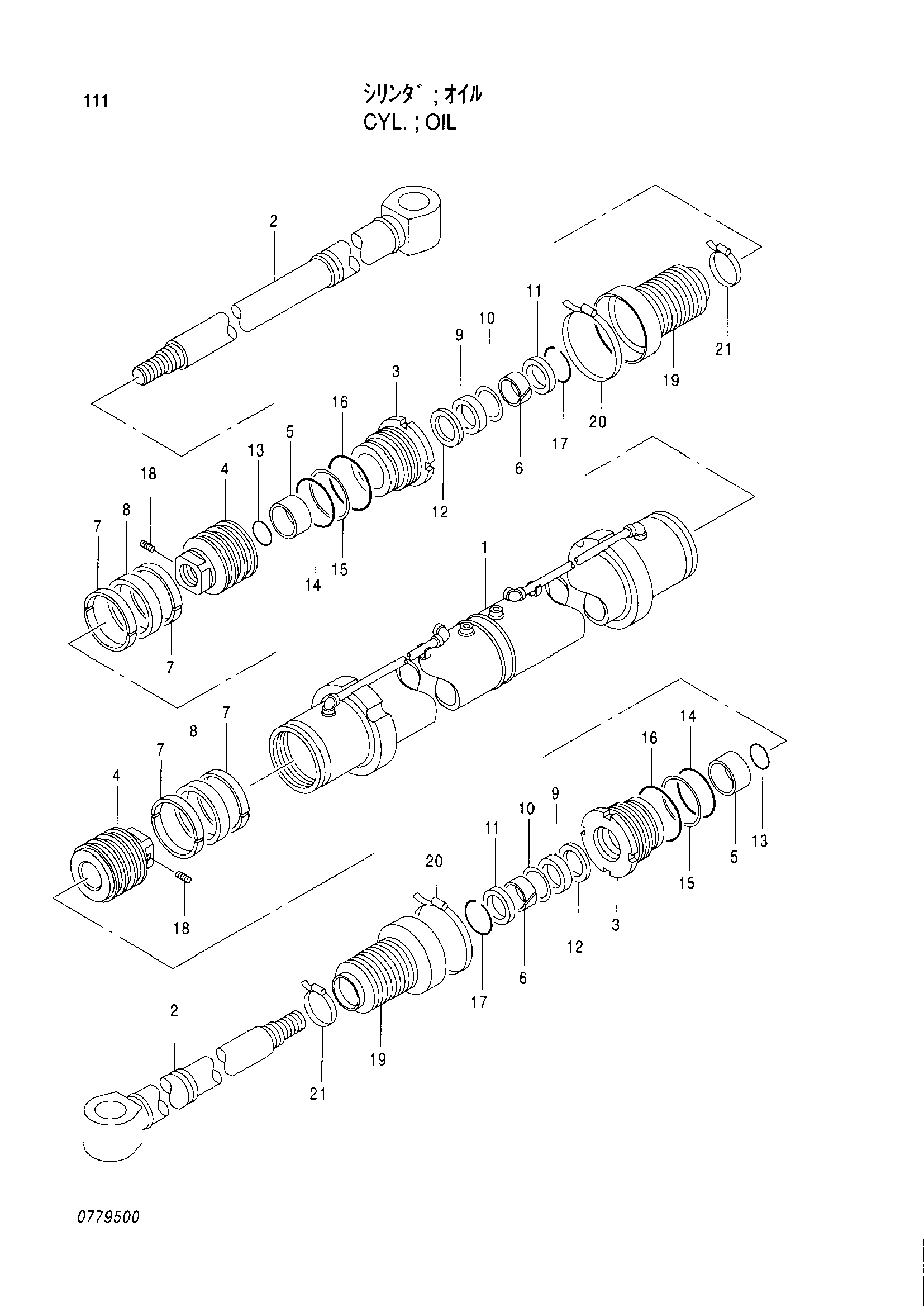

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4402457 | Гидроцилиндр. масляный | 1 | |
| 1 | 0779501 | Гидроцилиндр | 1 |
| 2 | 0779502 | Шток поршня | 2 |
| 3 | 0779503 | Крышка | 2 |
| 4 | 0779504 | Поршень | 2 |
| 5 | 0779505 | Втулка | 2 |
| 6 | 0779506 | Кольцо слид | 2 |
| 7 | 0779507 | Кольцо | 4 |
| 8 | 0779508 | Манжета | 2 |
| 9 | 0779509 | Манжета | 2 |
| 10 | 0779510 | Опорное кольцо | 2 |
| 11 | 0779511 | Пылезащитное уплотнение | 2 |
| 12 | 0779512 | Кольцо буффер | 2 |
| 13 | 0779513 | Уплотнительное кольцо | 2 |
| 14 | 0779514 | Уплотнительное кольцо | 2 |
| 15 | 0779515 | Опорное кольцо | 2 |
| 16 | 0779516 | Уплотнительное кольцо | 2 |
| 17 | 0779517 | Стопорное кольцо | 2 |
| 18 | 0315927 | Установочный винт | 2 |
| 19 | 0779518 | Защитный чехол | 2 |
| 20 | 0779519 | Лента | 2 |
| 21 | 0779520 | Лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
