Кран гусёк стрелы ропес — HITACHI SCX900-2C3

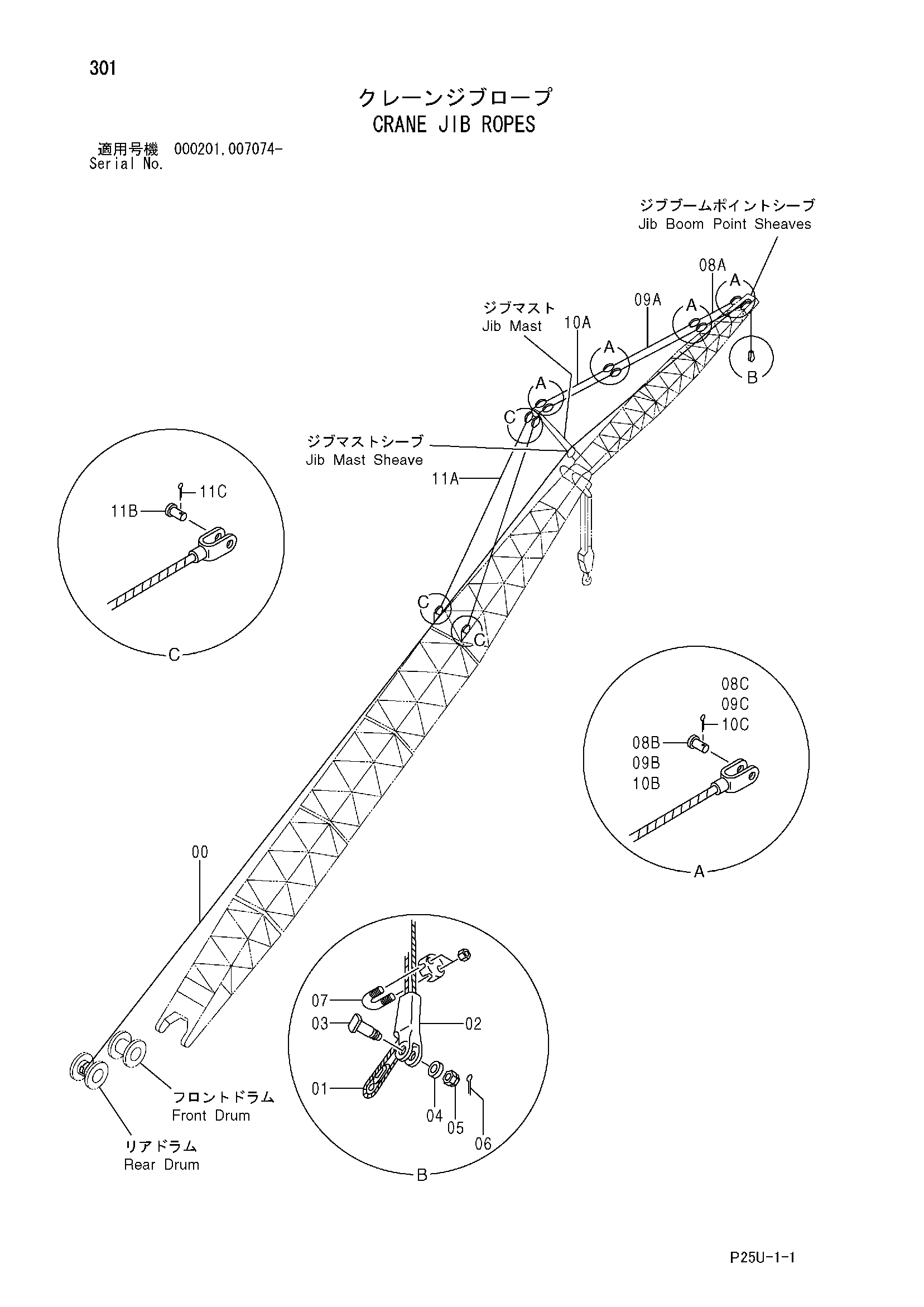

Заводская схема «Кран гусёк стрелы ропес» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4408074 | Канат провод 170M | 1 |
| 01 | 4097430 | Ведге | 1 |
| 02 | 2011693 | Разъём канат | 1 |
| 03 | 4387083 | Палец | 1 |
| 04 | 4114408 | Шайба | 1 |
| 05 | 4137247 | Корончатая гайка | 1 |
| 06 | A766063 | Шплинт | 1 |
| 07 | 94-2909 | Зажим провод | 1 |
| 08 | 9234205 | Канат подвесной 1.645M | 2 |
| 08A | 8094433 | Канат подвесной | 1 |
| 08B | 432992 | Мост | 1 |
| 08C | A761063 | Шплинт | 1 |
| 09 | 9234204 | Канат подвесной 9.62M | 2 |
| 09A | 8094430 | Канат подвесной | 1 |
| 09B | 432992 | Мост | 2 |
| 09C | A761063 | Шплинт | 2 |
| 10 | 9234002 | Канат подвесной 5.678M | 6 |
| 10A | 8094432 | Канат подвесной | 1 |
| 10B | 432992 | Мост | 1 |
| 10C | A761063 | Шплинт | 1 |
| 11 | 9234206 | Канат подвесной 8.926M | 2 |
| 11A | 8094429 | Канат подвесной | 1 |
| 11B | 4612894 | Мост | 2 |
| 11C | A761063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
