Третий рычаг детали [STD] — HITACHI SCX900-2C3
Заводская схема «Третий рычаг детали [STD]» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

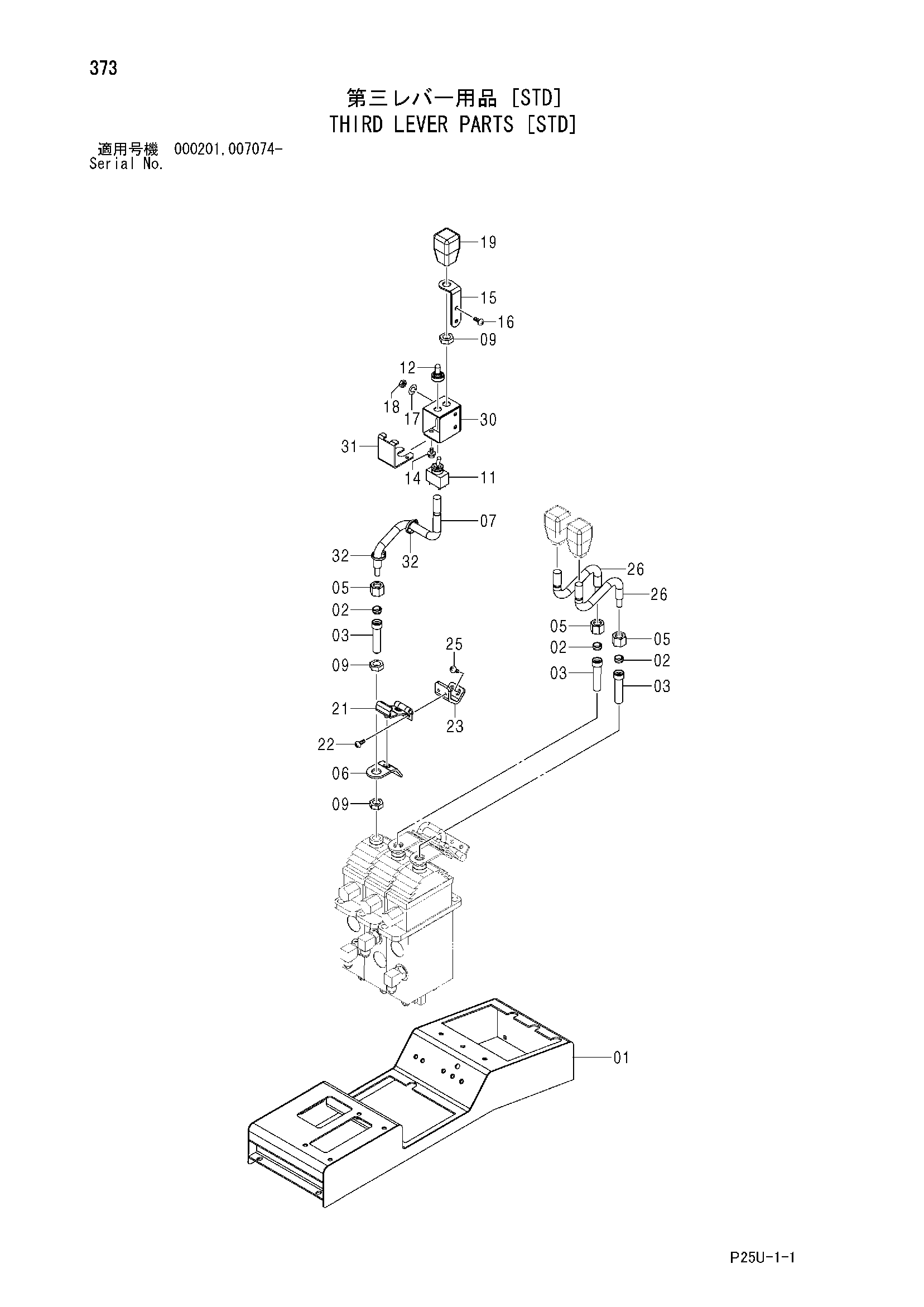

![Схема Третий рычаг детали [STD] HITACHI SCX900-2C3](/catalog-drawings/69/696cc1bb-f660-4ae9-973f-315cde63c6b5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7047715 | Крышка | 1 |
| 02 | 4627584 | Ограничитель | 3 |
| 03 | 4618997 | Шток | 3 |
| 05 | 4619510 | Рукоятка блокировка | 3 |
| 06 | 4612819 | Кронштейн | 1 |
| 07 | 3102239 | Рычаг | 1 |
| 09 | 4613052 | Гайка | 3 |
| 11 | 4629470 | Выключатель | 1 |
| 12 | 3100174 | Колпачок | 1 |
| 14 | J670508 | Винт с шайбой | 2 |
| 15 | 4614843 | Пластина тормоз | 1 |
| 16 | J650512 | Винт | 2 |
| 17 | A590905 | Пружинная шайба | 2 |
| 18 | M500504 | Гайка | 2 |
| 19 | 4615603 | Рукоятка | 1 |
| 21 | 8099771 | Замок | 1 |
| 22 | J660408 | Винт | 2 |
| 23 | 4619669 | Кронштейн | 1 |
| 25 | J650512 | Винт | 2 |
| 26 | 4619509 | Рычаг | 2 |
| 30 | 8094899 | Кронштейн | 1 |
| 31 | 4622458 | Пластина | 1 |
| 32 | 4616499 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
