Удлинитель беам — HITACHI SCX900-2C3

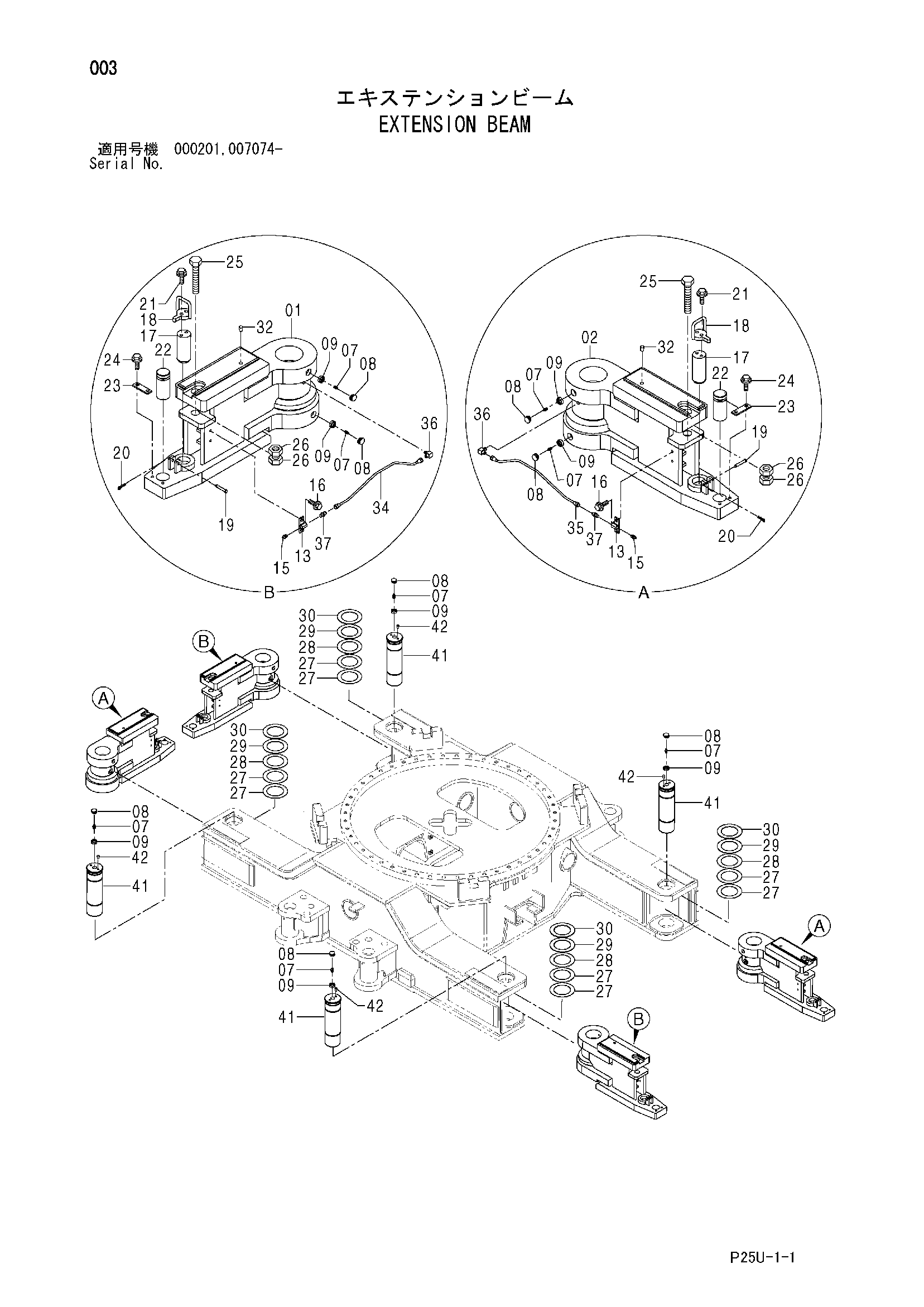

Заводская схема «Удлинитель беам» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9231044 | Удлинитель беам | 1 | |
| 01 | 6022094 | Беам удлинитель A | 2 |
| 02 | 6022095 | Беам удлинитель B | 2 |
| 07 | J75481 | Пресс-маслёнка | 12 |
| 08 | 4105912 | Колпачок | 12 |
| 09 | 4130686 | Втулка | 12 |
| 13 | 9752567 | Разъём | 4 |
| 15 | J75482 | Пресс-маслёнка | 4 |
| 16 | J271025 | Болт с шайбой | 8 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4609223 | Палец | 4 |
| 18 | 8093525 | Пластина | 4 |
| 19 | 3100165 | Палец | 4 |
| 20 | 4022698 | Стопорный палец | 4 |
| 21 | J271240 | Болт с шайбой | 8 |
| 21A | J901240 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 3100166 | Палец | 4 |
| 23 | X4246 | Стопорная пластина | 4 |
| 24 | J271225 | Болт с шайбой | 8 |
| 24A | J901225 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 3100128 | Болт | 4 |
| 26 | J950036 | Гайка | 8 |
| 27 | 4609217 | Проставка | 8 |
| 28 | 4609219 | Проставка | 4 |
| 29 | 4609220 | Проставка | 4 |
| 30 | 4609222 | Проставка | 4 |
| 32 | 428028 | Пробка | 4 |
| 34 | 4603395 | Трубка | 2 |
| 35 | 4615287 | Трубка | 2 |
| 36 | 4097666 | Угловой штуцер | 4 |
| 37 | 4119986 | Адаптер | 4 |
| 41 | 3106564 | Палец | 4 |
| 42 | 494465 | Колпачок | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
