Нижний рама — HITACHI SCX900-2C3

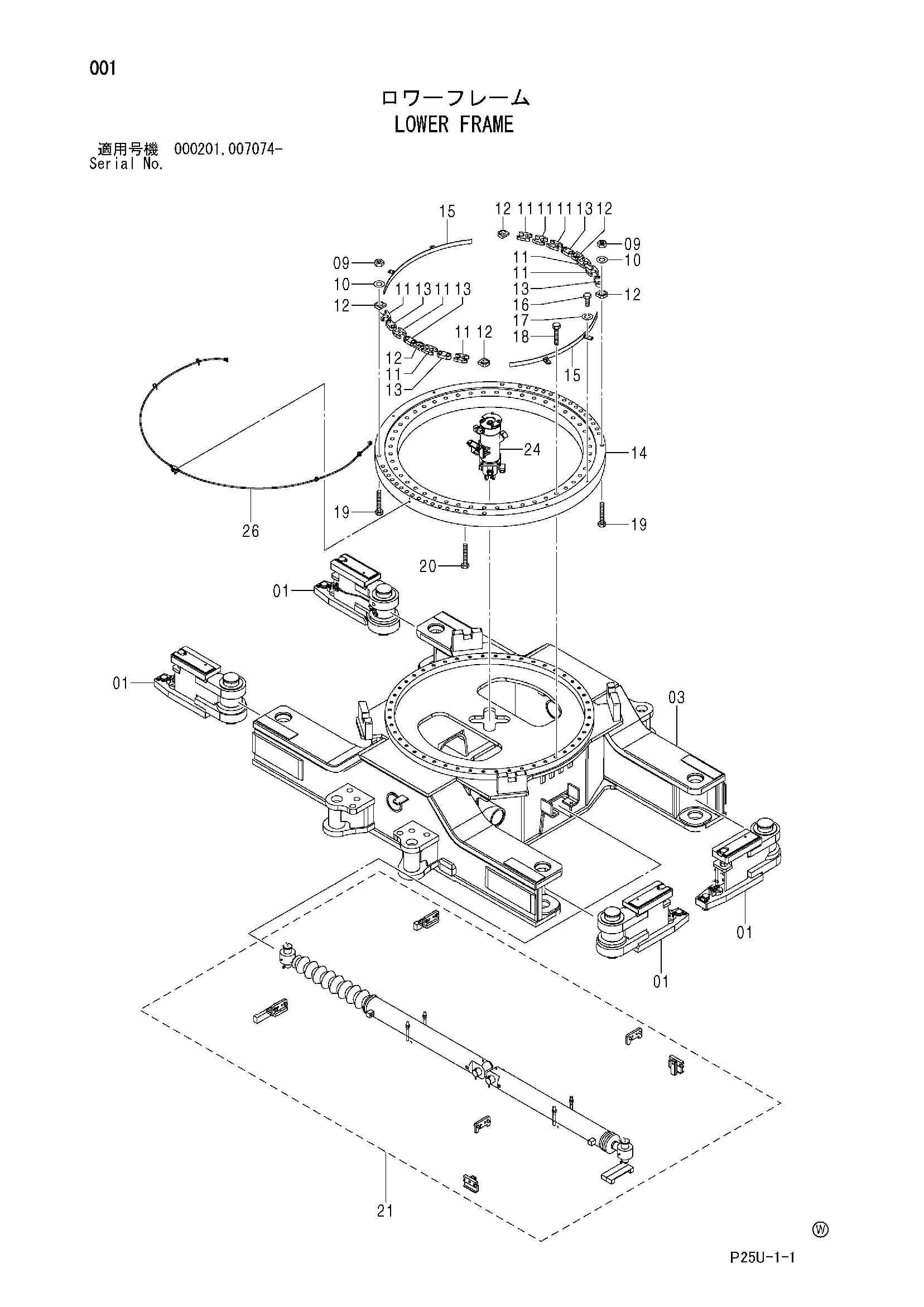

Заводская схема «Нижний рама» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9231044 | Удлинитель беам | 1 |
| 03 | 5008632 | Рама нижний | 1 |
| 09 | J951030 | Гайка | 24 |
| 10 | J222030 | Шайба | 24 |
| 11 | 4609070 | Ограничитель | 9 |
| 12 | 4609071 | Ограничитель | 6 |
| 13 | 4609069 | Гайка | 5 |
| 14 | 4612172 | Поворот киркле | 1 |
| 15 | 8093470 | Крышка | 2 |
| 16 | J901625 | Болт | 4 |
| 17 | A590916 | Пружинная шайба | 4 |
| 18 | J923012 | Болт | 48 |
| 19 | J923016 | Болт | 19 |
| 20 | J923019 | Болт | 15 |
| 21 | 9231266 | Ретракт оборудование | 1 |
| 24 | 9231245 | Центральный коллектор | 1 |
| 26 | 9231216 | Трубопроводы системы смазки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
