Нижний стрела — HITACHI SCX900-2C3

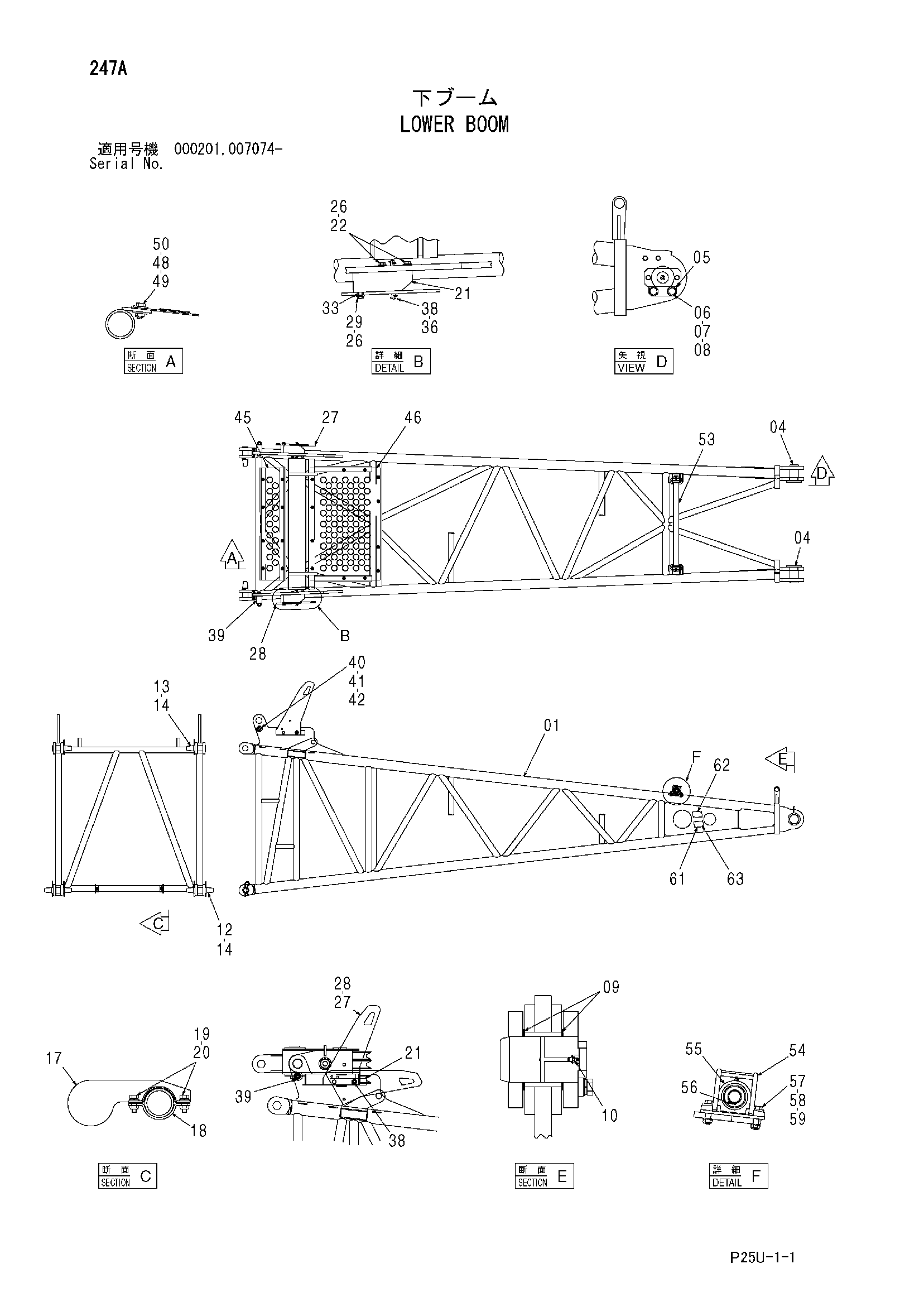

Заводская схема «Нижний стрела» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5009090	Стрела базовый	1
04	8094835	Палец	2
05	4613748	Стопорная пластина	2
06	J922050	Болт	4
07	J257220	Пружинная шайба	4
08	J222020	Шайба	4
09	4614739	Регулировочная шайба 1.2mm	12
10	J75481	Пресс-маслёнка	2
12	4112797	Палец	2
13	4046619	Палец	2
14	4043750	Стопорный палец	6
17	9761392	Ограничитель	2
18	4609228	Хомут трубки	2
19	J901025	Болт	4
20	M660010	U-образная гайка	4
21	4619494	Седло винта	2
22	J901655	Болт	4
26	4087197	Шайба	6
27	8093422	Направляющая	1
28	8093421	Направляющая	1
29	J901640	Болт	2
33	4619492	Проставка	2
36	947404	Палец кольцо	4
38	4619491	Палец	2
39	4369940	Ограничитель	2
40	J922408	Болт	2
41	M660024	U-образная гайка	2
42	4085614	Шайба	2
45	3100108	Пластина	1
46	3100106	Пластина	1
48	J217083	Шайба	40
49	M660010	U-образная гайка	20
50	J901030	Болт	20
53	9761917	Ролик	1
54	8094325	Кронштейн каток	2
55	4610814	Подшипник. блок	2
56	942517	Стопорное кольцо	2
57	J901045	Болт	4
58	M660010	U-образная гайка	4
59	A590110	Плоская шайба	4
62	4607545	Информационная табличка	1
63	M492564	Приводной винт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
