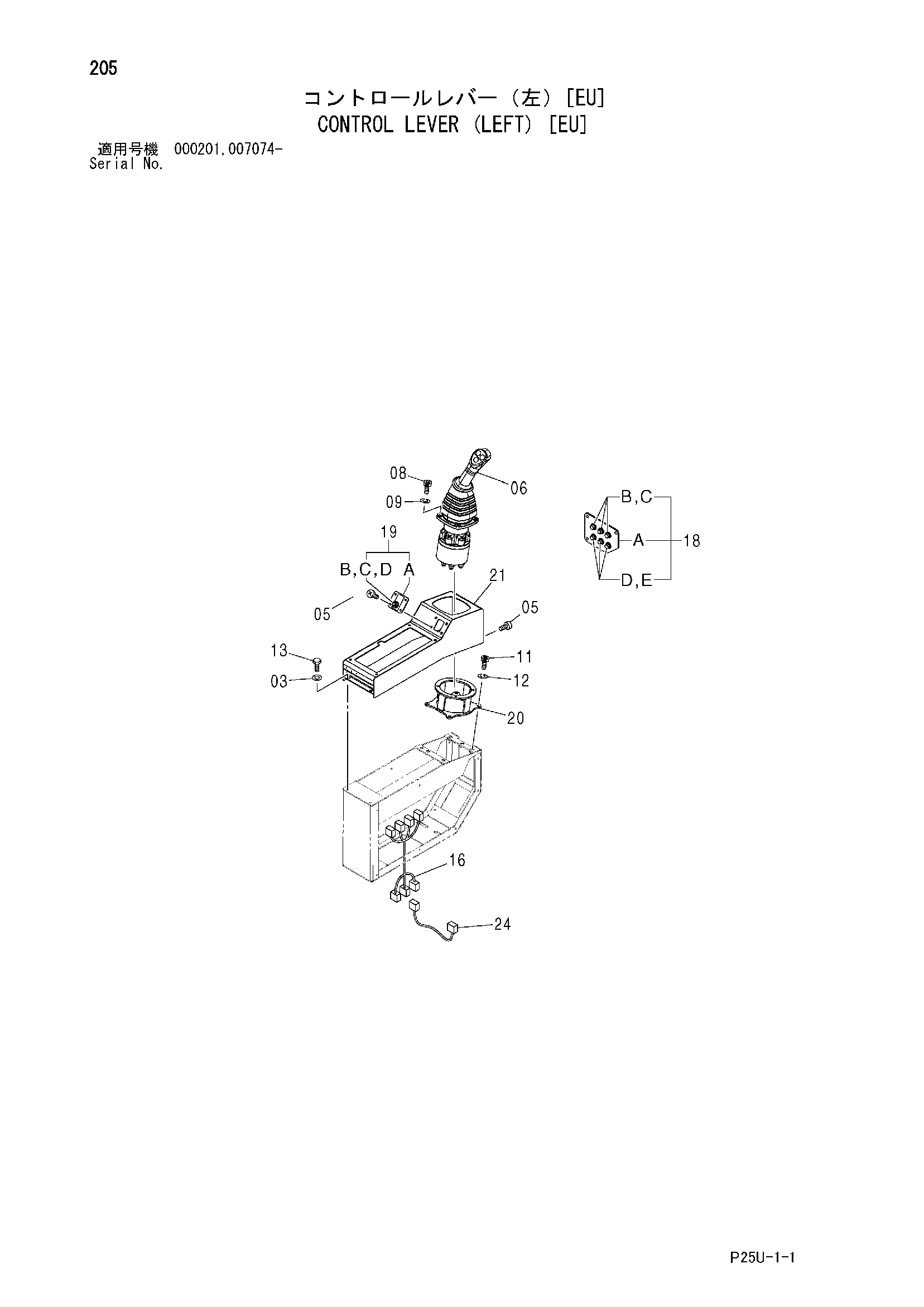

Рычаг управления (левый) [EU] — HITACHI SCX900-2C3
Заводская схема «Рычаг управления (левый) [EU]» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг управления (левый) [EU] HITACHI SCX900-2C3](/catalog-drawings/08/08c538d7-0fd6-425d-a0ad-a6ff4f2552bc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A590106 | Плоская шайба | 2 |
| 05 | J650512 | Винт | 4 |
| 06 | 4625296 | Пилотный клапан | 1 |
| 08 | J780620 | Болт с внутренним шестигранником | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 11 | J780820 | Болт с внутренним шестигранником | 4 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | J900612 | Болт | 2 |
| 16 | 2051838 | Жгут проводов | 1 |
| 18 | 7047492 | Панель индикатер | 1 |
| 18A | 3103810 | Панель | 1 |
| 18B | 4324000 | Держатель (RED) | 3 |
| 18C | 4324002 | Фонарь (RED) | 3 |
| 18D | 4324001 | Держатель (греен) | 3 |
| 18E | 4331446 | Фонарь | 3 |
| 19 | 9763639 | Панель индикатор | 1 |
| 19A | 4627286 | Панель | 1 |
| 19B | 4629777 | Жгут проводов | 1 |
| 19C | 4324000 | Держатель | 1 |
| 19D | 4324002 | Фонарь | 1 |
| 20 | 8078767 | Блаккет | 1 |
| 21 | 7047248 | Крышка | 1 |
| 24 | 2051975 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
