Гусеница рама — HITACHI SCX900-2C3

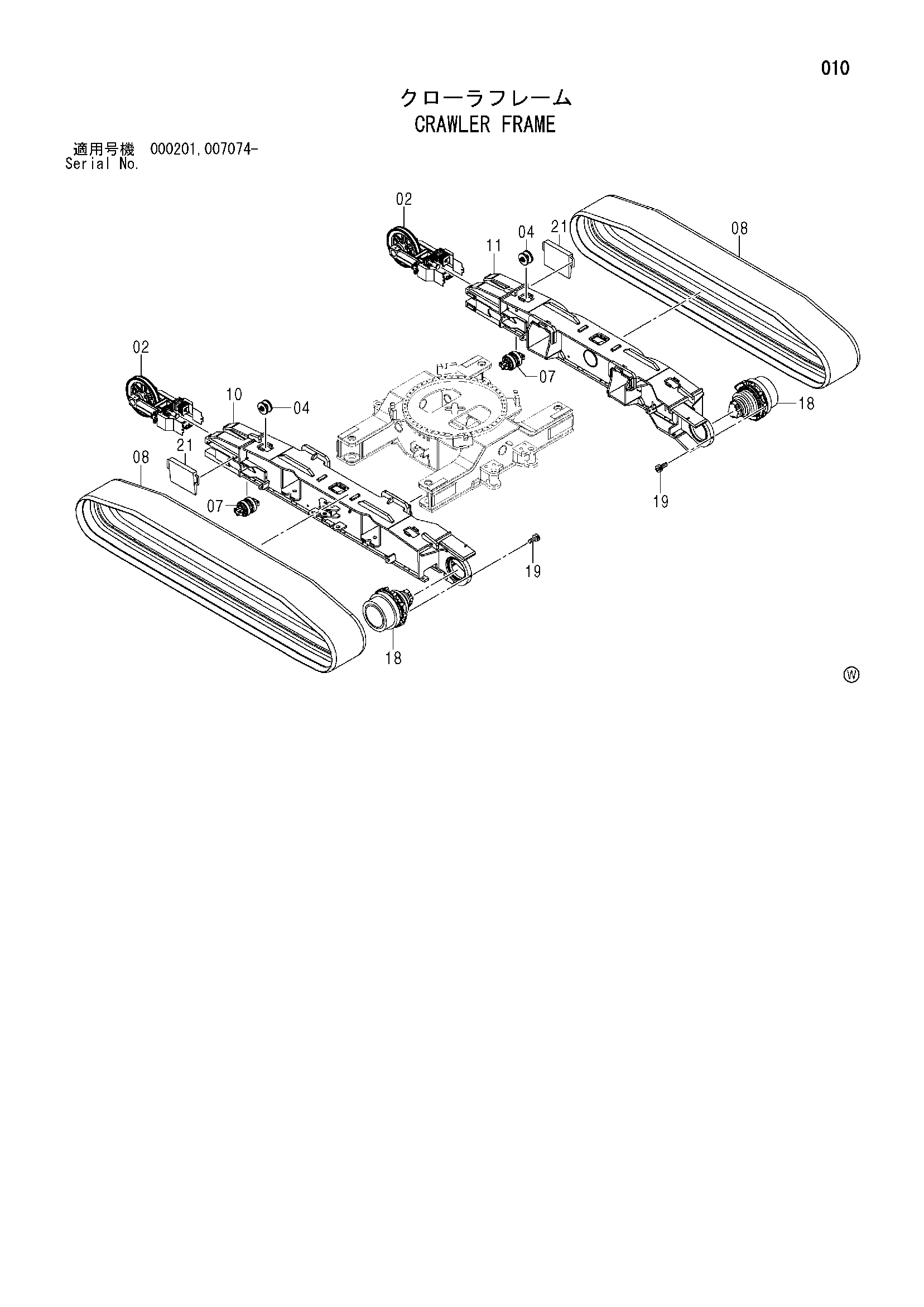

Заводская схема «Гусеница рама» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	9234280	Таке-уп тумблер	1
04	9225069	Поддерживающий каток	1
07	9234299	Опорный каток	1
08	9230818	Гусеница башмак	1
10	4609040	Рама боковой(левый)	1
11	4609041	Рама боковой(правый)	1
18	9227426	Бортовой редуктор	2
19	J782785	Болт с внутренним шестигранником	60
21	7045276	Накладка	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
