Подвес — HITACHI SCX900-2C3

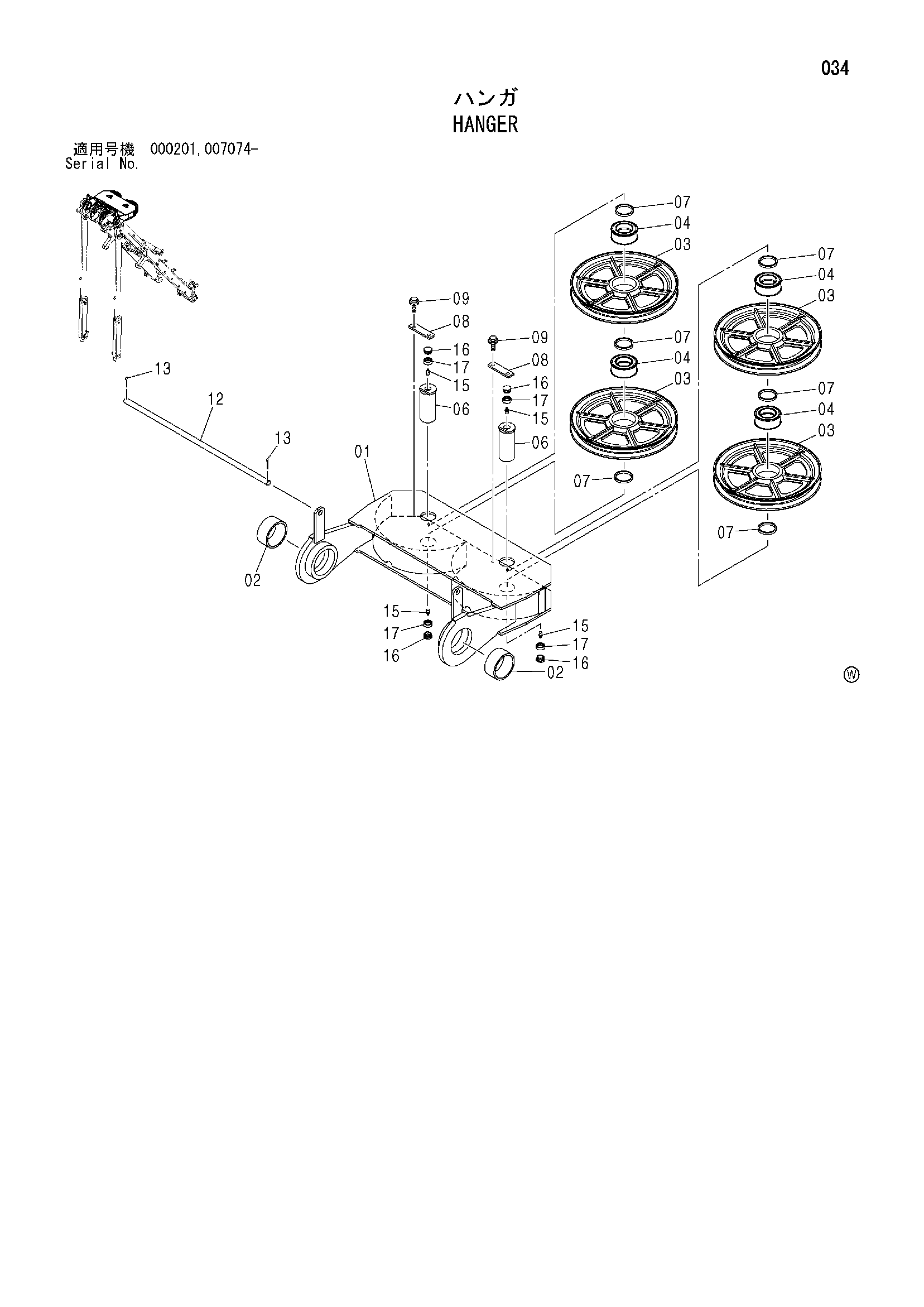

Заводская схема «Подвес» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7044661 | Подвес | 1 |
| 02 | 4615653 | Втулка | 2 |
| 03 | 3099325 | Канатный блок | 4 |
| 04 | 4313121 | Роликовый подшипник | 4 |
| 06 | 4608782 | Палец | 2 |
| 07 | 4608012 | Проставка | 6 |
| 08 | 4135186 | Пластина | 2 |
| 09 | J271225 | Болт с шайбой | 4 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Плоская шайба | 1 |
| 12 | 4607595 | Палец | 1 |
| 13 | A765040 | Шплинт | 2 |
| 15 | J75481 | Пресс-маслёнка | 4 |
| 16 | 4105912 | Колпачок | 4 |
| 17 | 4130686 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
