Платформа (ригхт-реар) — HITACHI SCX900-2C3

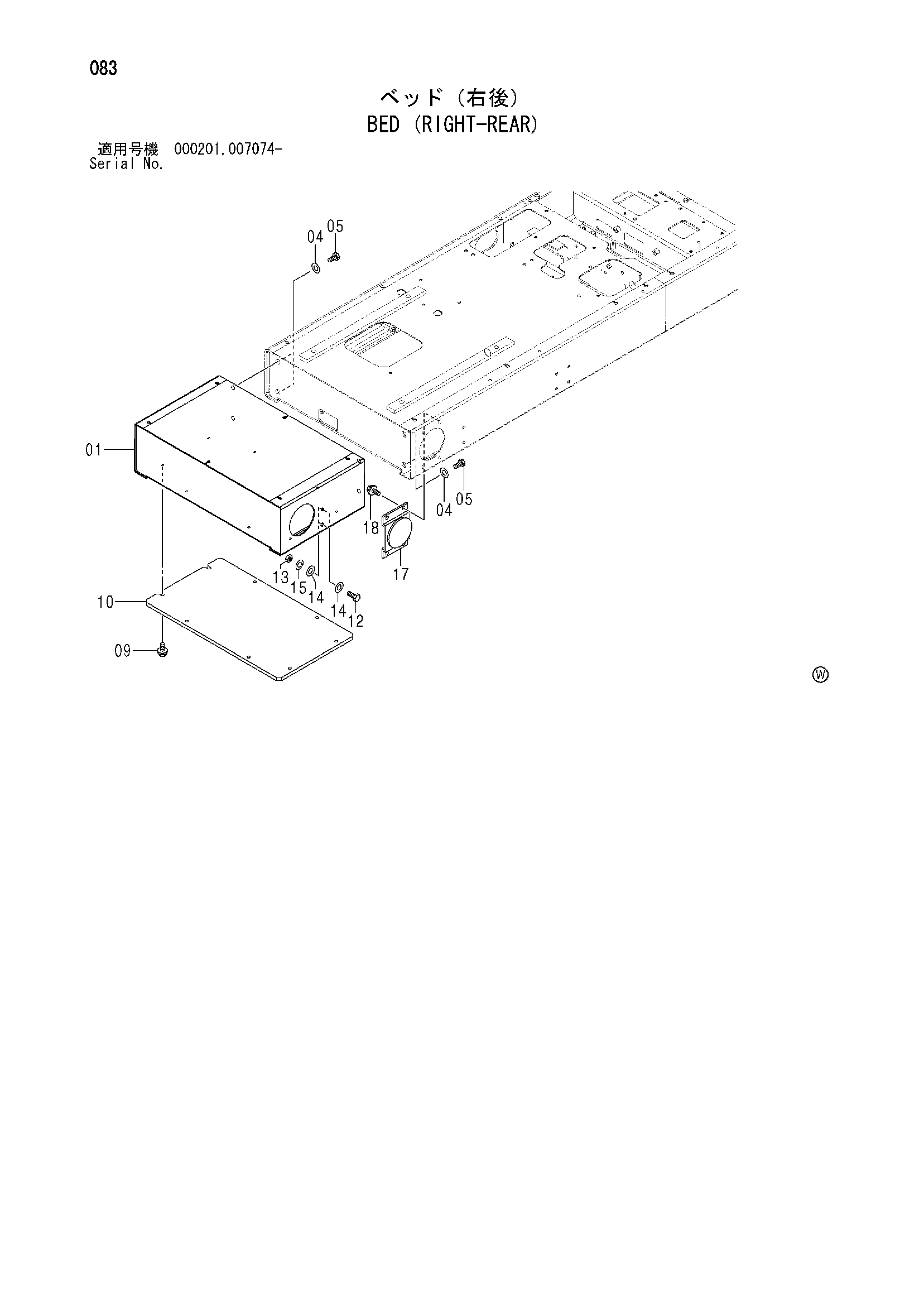

Заводская схема «Платформа (ригхт-реар)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022109 | Платформа задний | 1 |
| 04 | J222020 | Шайба | 4 |
| 05 | J922050 | Болт | 4 |
| 09 | J271030 | Болт с шайбой | 8 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4620524 | Крышка | 1 |
| 12 | J901225 | Болт | 2 |
| 13 | J950012 | Гайка | 2 |
| 14 | A590112 | Плоская шайба | 4 |
| 15 | A590912 | Пружинная шайба | 2 |
| 17 | 8096278 | Крышка | 1 |
| 18 | J271020 | Болт с шайбой | 4 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
