Электрооборудование (верхний) — HITACHI SCX900-2C3

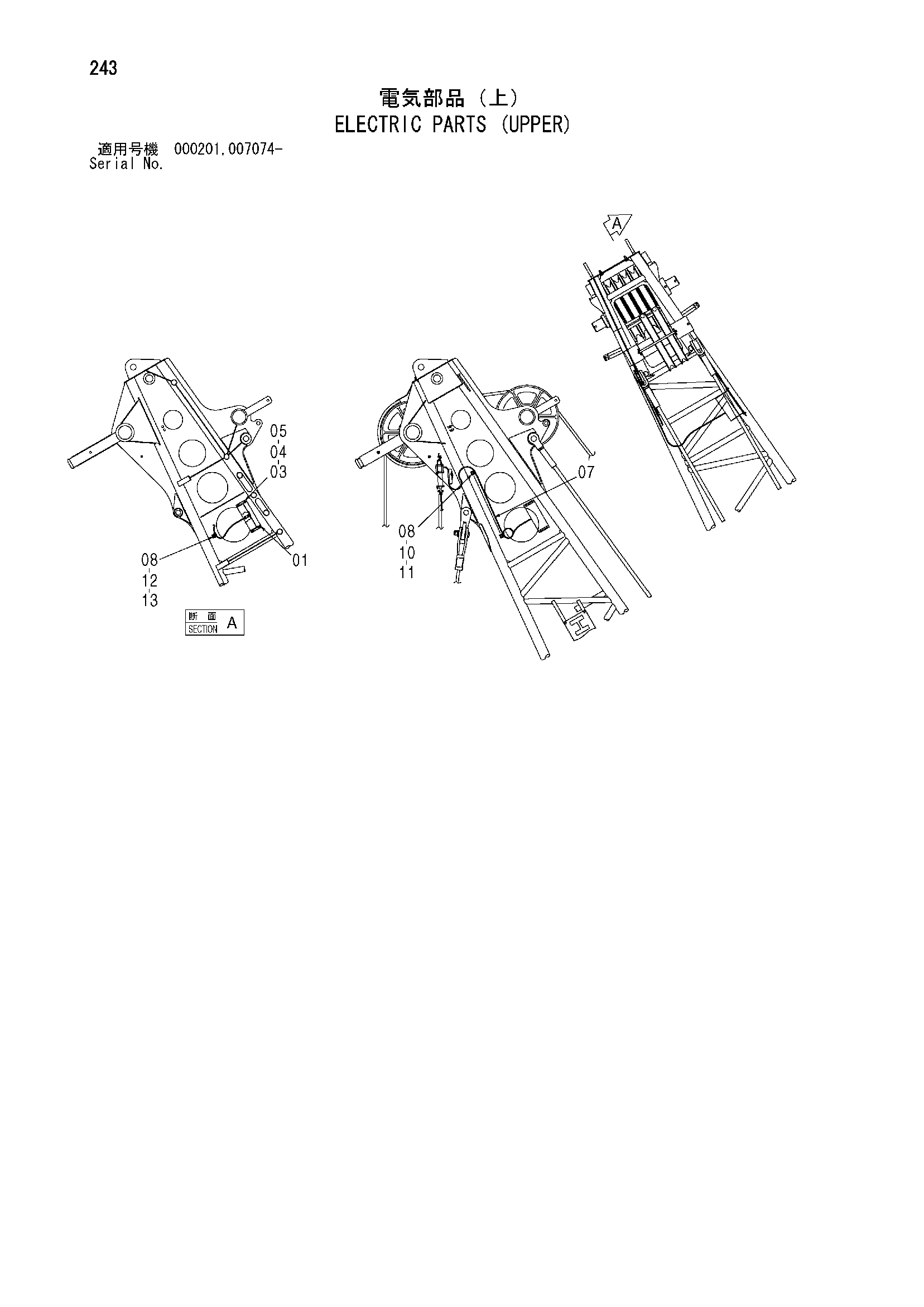

Заводская схема «Электрооборудование (верхний)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4608799 | Короб клемма | 1 |
| 03 | J900825 | Болт | 4 |
| 04 | A590108 | Плоская шайба | 4 |
| 05 | 4030364 | U-образная гайка | 4 |
| 07 | 4611407 | Жгут проводов | 1 |
| 08 | 4190271 | Зажим | 5 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | M660010 | U-образная гайка | 4 |
| 12 | J271025 | Болт с шайбой | 1 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
