30T крюк (B тип) — HITACHI SCX900-2C3

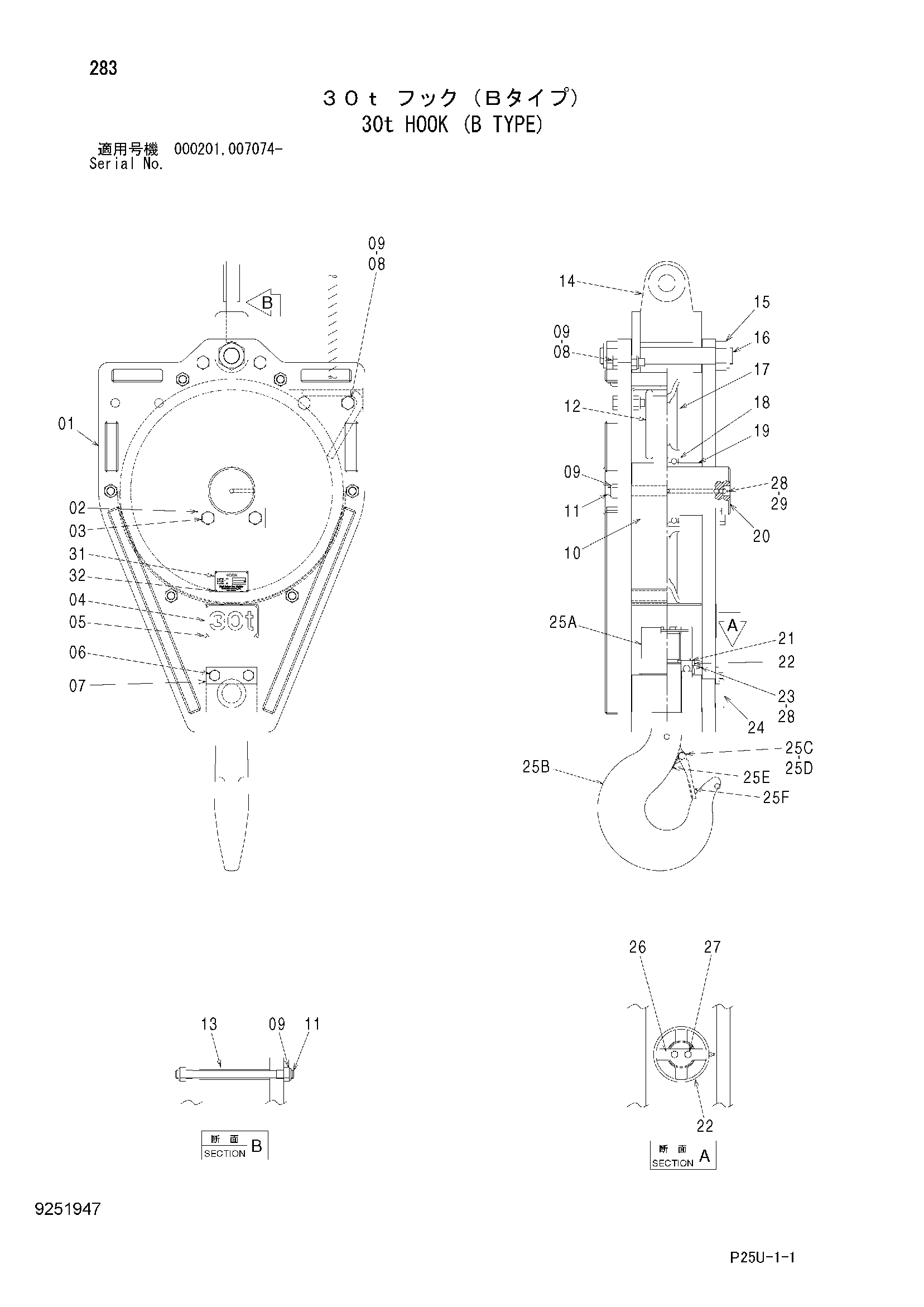

Заводская схема «30T крюк (B тип)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9251947 | Крюк 30t | 1 | |
| 01 | 8095647 | Пластина подвес | 2 |
| 02 | 4607508 | Стопорная пластина | 2 |
| 03 | J922440 | Болт | 4 |
| 04 | 4618435 | Информационная табличка | 2 |
| 05 | M492964 | Приводной винт | 8 |
| 06 | J922030 | Болт | 4 |
| 07 | 4618323 | Стопорная пластина | 2 |
| 08 | J922480 | Болт | 6 |
| 09 | M660024 | U-образная гайка | 18 |
| 10 | 9762296 | Направляющая каната | 1 |
| 11 | 4618443 | Шток винт | 6 |
| 12 | 8095669 | Защитный кожух | 1 |
| 13 | 4618462 | Проставка | 2 |
| 14 | 9762299 | Пластина подвес | 1 |
| 15 | 4614878 | U-образная гайка | 2 |
| 16 | 4618506 | Шток винт | 1 |
| 17 | 2050530 | Канатный блок направляющая | 1 |
| 18 | 4083790 | Шариковый подшипник | 2 |
| 19 | 4618556 | Проставка | 2 |
| 20 | 4618520 | Палец | 1 |
| 21 | 4085517 | Шариковый подшипник | 1 |
| 22 | 4618565 | Фиксатор | 1 |
| 23 | J75481 | Пресс-маслёнка | 1 |
| 24 | 4618458 | Труннион | 1 |
| 25 | 9251945 | Крюк | 1 |
| 25A | 4611149 | Гайка | 1 |
| 25B | 3105090 | Крюк | 1 |
| 25C | J921265 | Болт | 1 |
| 25D | M660012 | U-образная гайка | 1 |
| 25E | 4638855 | Пружина | 1 |
| 25F | 9764563 | Ограничитель | 1 |
| 26 | 4612198 | Штанга | 1 |
| 27 | J921220 | Болт | 2 |
| 28 | 4614920 | Колпачок | 2 |
| 29 | J75482 | Пресс-маслёнка | 1 |
| 31 | 4607540 | Информационная табличка | 1 |
| 32 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
