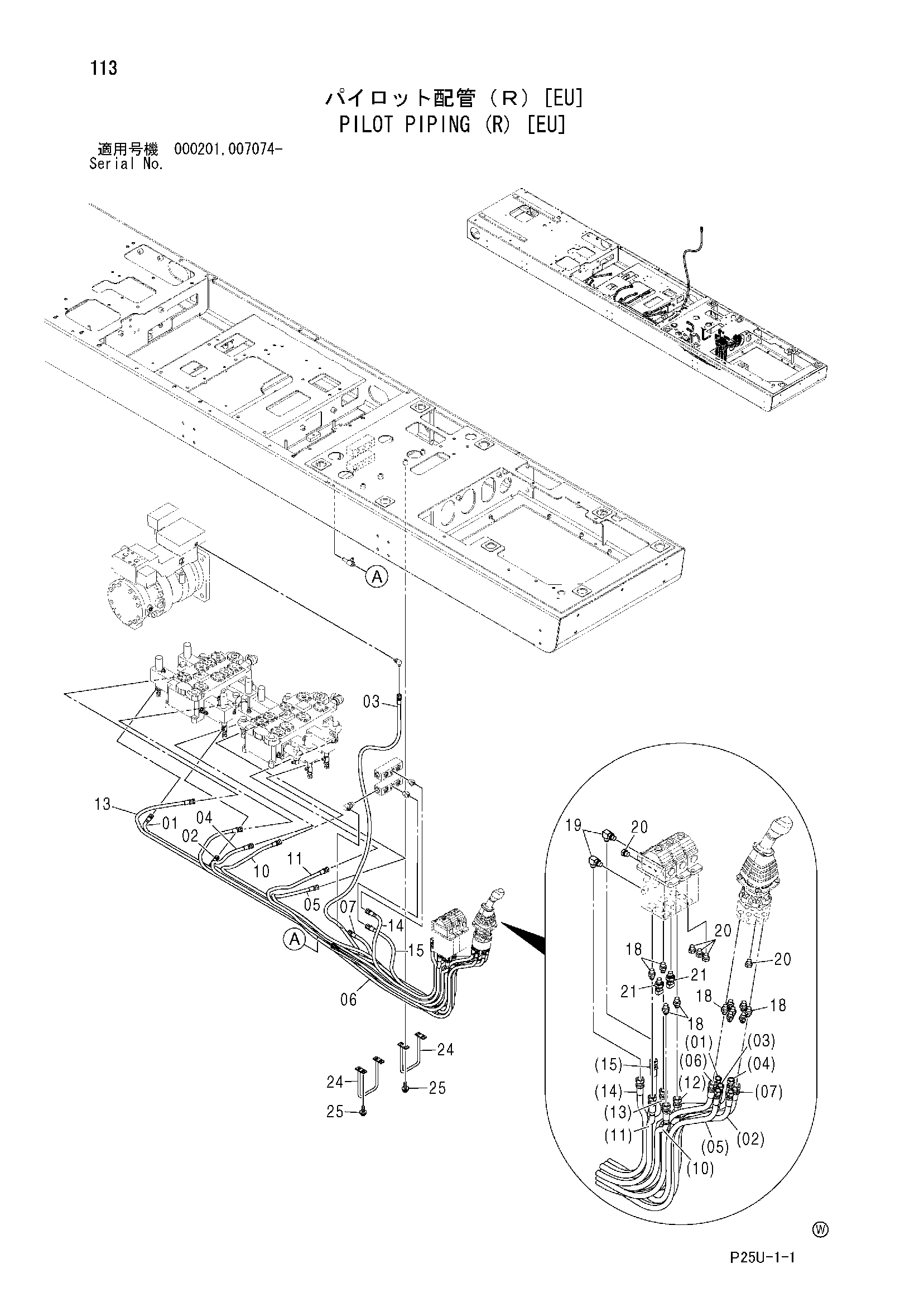

Пилотные гидролинии (правый) [EU] — HITACHI SCX900-2C3
Заводская схема «Пилотные гидролинии (правый) [EU]» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (правый) [EU] HITACHI SCX900-2C3](/catalog-drawings/44/446b105f-e531-457c-a235-382a3972111e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4612014 | Шланг | 1 |
| 02 | 4612015 | Шланг | 1 |
| 03 | 4606272 | Шланг | 1 |
| 04 | 4612022 | Шланг | 1 |
| 05 | 4612023 | Шланг | 1 |
| 06 | 4606274 | Шланг | 1 |
| 07 | 4612024 | Шланг | 1 |
| 10 | 4612011 | Шланг | 1 |
| 11 | 4606276 | Шланг | 1 |
| 12 | 4612013 | Шланг | 1 |
| 13 | 4612012 | Шланг | 1 |
| 14 | 4606275 | Шланг | 1 |
| 15 | 4612025 | Шланг | 1 |
| 18 | A852123 | Адаптер | 11 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852323 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 5 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4436535 | Датчик давления | 2 |
| 24 | 9761906 | Направляющая шланг | 2 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
