A рама (2) — HITACHI SCX900-2C3

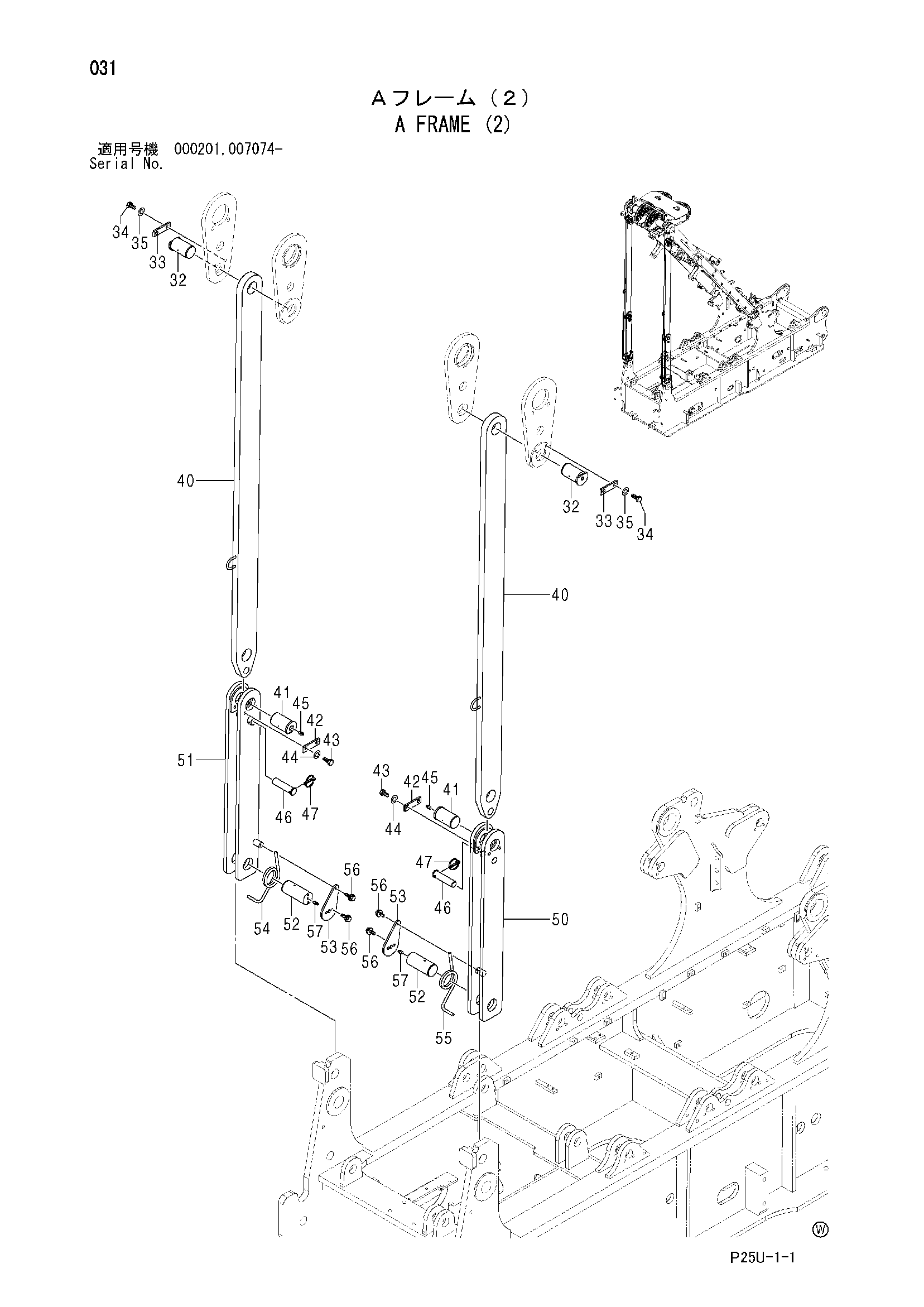

Заводская схема «A рама (2)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 32 | 4608714 | Палец | 2 |
| 33 | X4247 | Стопорная пластина | 2 |
| 34 | J901630 | Болт | 4 |
| 35 | A590916 | Пружинная шайба | 4 |
| 40 | 8092851 | LEG задний | 2 |
| 41 | 4608716 | Палец | 2 |
| 42 | X4247 | Стопорная пластина | 2 |
| 43 | J901630 | Болт | 4 |
| 44 | A590916 | Пружинная шайба | 4 |
| 45 | J75481 | Пресс-маслёнка | 2 |
| 46 | 4608717 | Палец | 2 |
| 47 | 9700006 | Палец кольцо | 2 |
| 50 | 8092855 | LEG задний | 1 |
| 51 | 8092856 | LEG задний | 1 |
| 52 | 4608718 | Палец | 2 |
| 53 | 4608719 | Пластина | 2 |
| 54 | 4608720 | Пружина торсион | 1 |
| 55 | 4608721 | Пружина торсион | 1 |
| 56 | J271225 | Болт с шайбой | 6 |
| 56A | J901225 | Болт | 1 |
| 56B | J222012 | Плоская шайба | 1 |
| 57 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
