Башенный гусёк стрелы быстросъёмное устройство — HITACHI SCX900-2C3

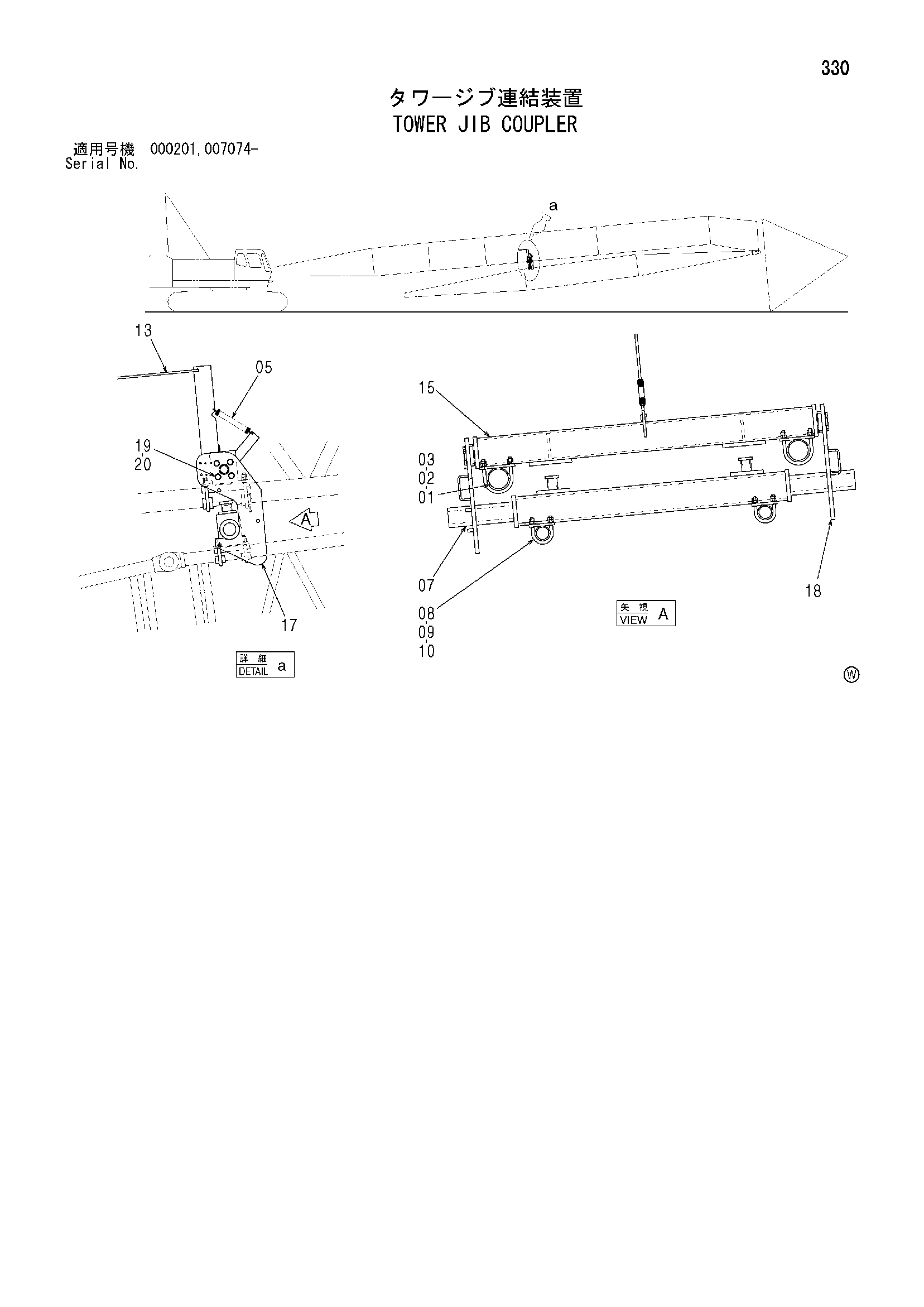

Заводская схема «Башенный гусёк стрелы быстросъёмное устройство» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9747040 | U-образный болт | 4 |
| 02 | A590116 | Плоская шайба | 8 |
| 03 | J950016 | Гайка | 16 |
| 05 | 439370 | Пружина растяжения | 1 |
| 07 | 8095178 | Кронштейн | 1 |
| 08 | 9722100 | U-образный болт | 4 |
| 09 | A590116 | Плоская шайба | 8 |
| 10 | J950016 | Гайка | 16 |
| 13 | 4293800 | Канат | 1 |
| 15 | 7046289 | Кронштейн | 1 |
| 17 | 8102088 | Крюк | 1 |
| 18 | 8096322 | Крюк | 1 |
| 19 | J901640 | Болт | 8 |
| 20 | A590116 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
