Башмак таке-уп блок — HITACHI SCX900-2C3

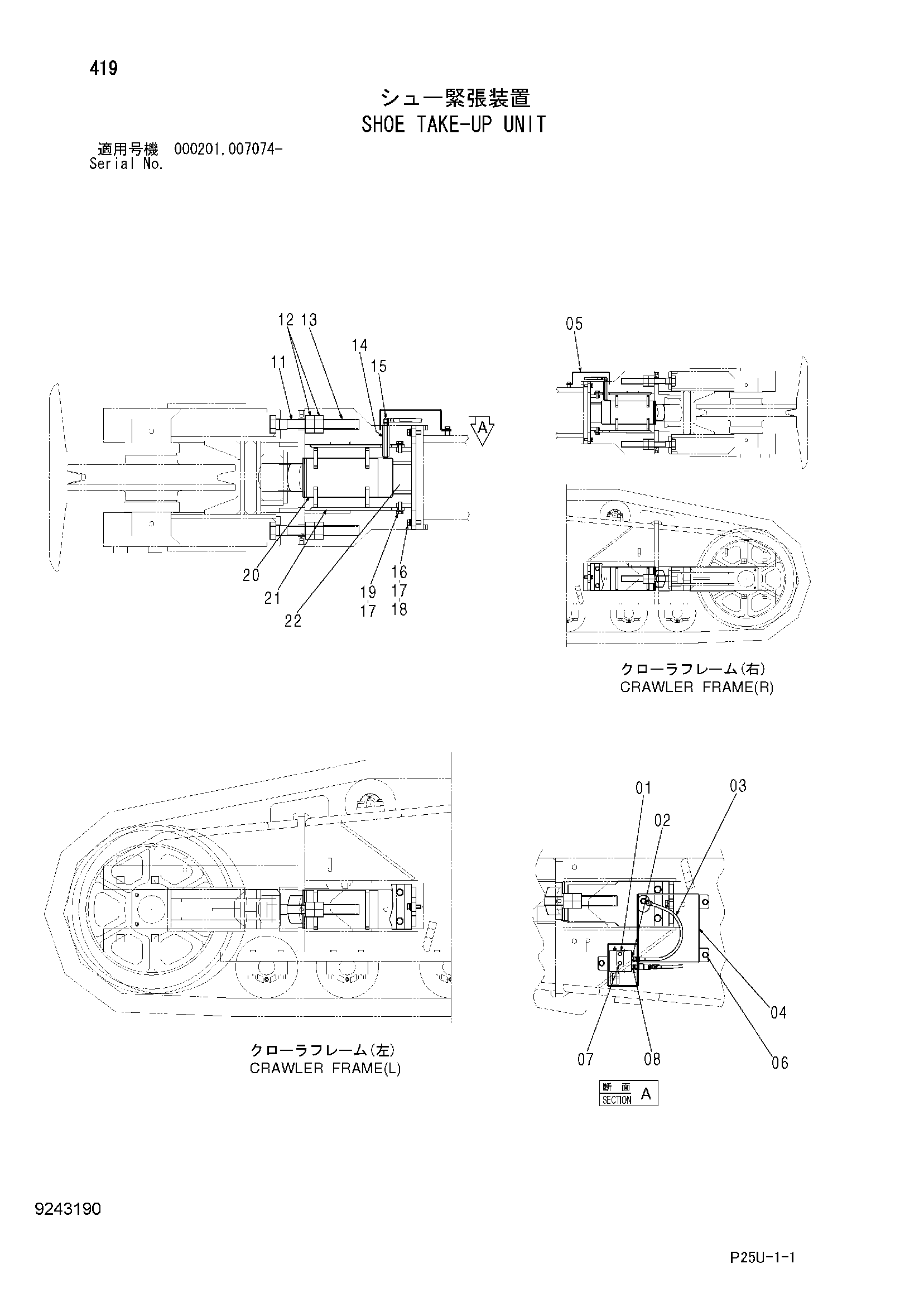

Заводская схема «Башмак таке-уп блок» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3100710 | Обратный клапан | 2 |
| 02 | A852122 | Адаптер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4252875 | Шланг | 2 |
| 04 | 8094252 | Крышка | 1 |
| 05 | 8094253 | Крышка | 1 |
| 06 | J271225 | Болт с шайбой | 6 |
| 06A | J901225 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J260860 | Болт с шайбой | 4 |
| 07A | J900860 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4152200 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 8094143 | Болт регулировочный | 4 |
| 12 | 3100708 | Гайка регулировочный | 8 |
| 13 | 3100709 | Трубка | 4 |
| 14 | 3100622 | Адаптер | 2 |
| 15 | A852322 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | J901650 | Болт | 4 |
| 17 | A590916 | Пружинная шайба | 12 |
| 18 | A590116 | Плоская шайба | 4 |
| 19 | J901640 | Болт | 8 |
| 20 | 7045331 | Гидроцилиндр. таке-уп | 2 |
| 21 | 3100621 | Пластина | 4 |
| 22 | 7045237 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
