Средний стрела 1m — HITACHI SCX900-2C3

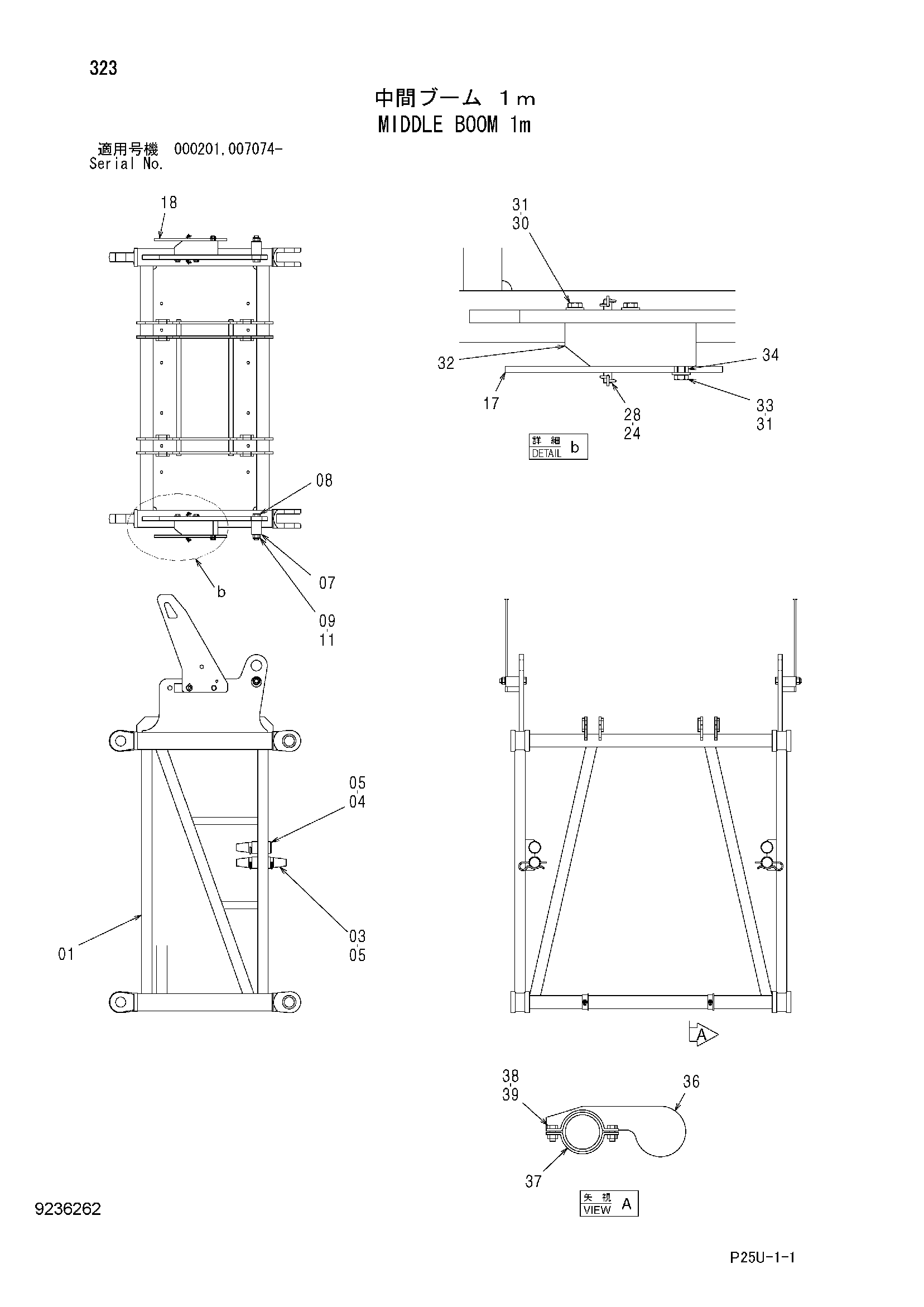

Заводская схема «Средний стрела 1m» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022392 | Стрела удлинитель | 1 |
| 03 | 4112797 | Палец | 2 |
| 04 | 4046619 | Палец | 2 |
| 05 | 4043750 | Стопорный палец | 6 |
| 07 | 4369940 | Ограничитель | 2 |
| 08 | J922408 | Болт | 2 |
| 09 | M660024 | U-образная гайка | 2 |
| 11 | 4085614 | Шайба | 2 |
| 17 | 8093422 | Направляющая | 1 |
| 18 | 8093421 | Направляющая | 1 |
| 24 | 947404 | Палец кольцо | 4 |
| 28 | 4622631 | Палец | 2 |
| 30 | J901655 | Болт | 4 |
| 31 | 4087197 | Шайба | 6 |
| 32 | 4622630 | Седло винта | 2 |
| 33 | J901640 | Болт | 2 |
| 34 | 4619492 | Проставка | 2 |
| 36 | 9762565 | Ограничитель | 2 |
| 37 | 4620948 | Хомут трубки | 2 |
| 38 | J901025 | Болт | 4 |
| 39 | M660010 | U-образная гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
