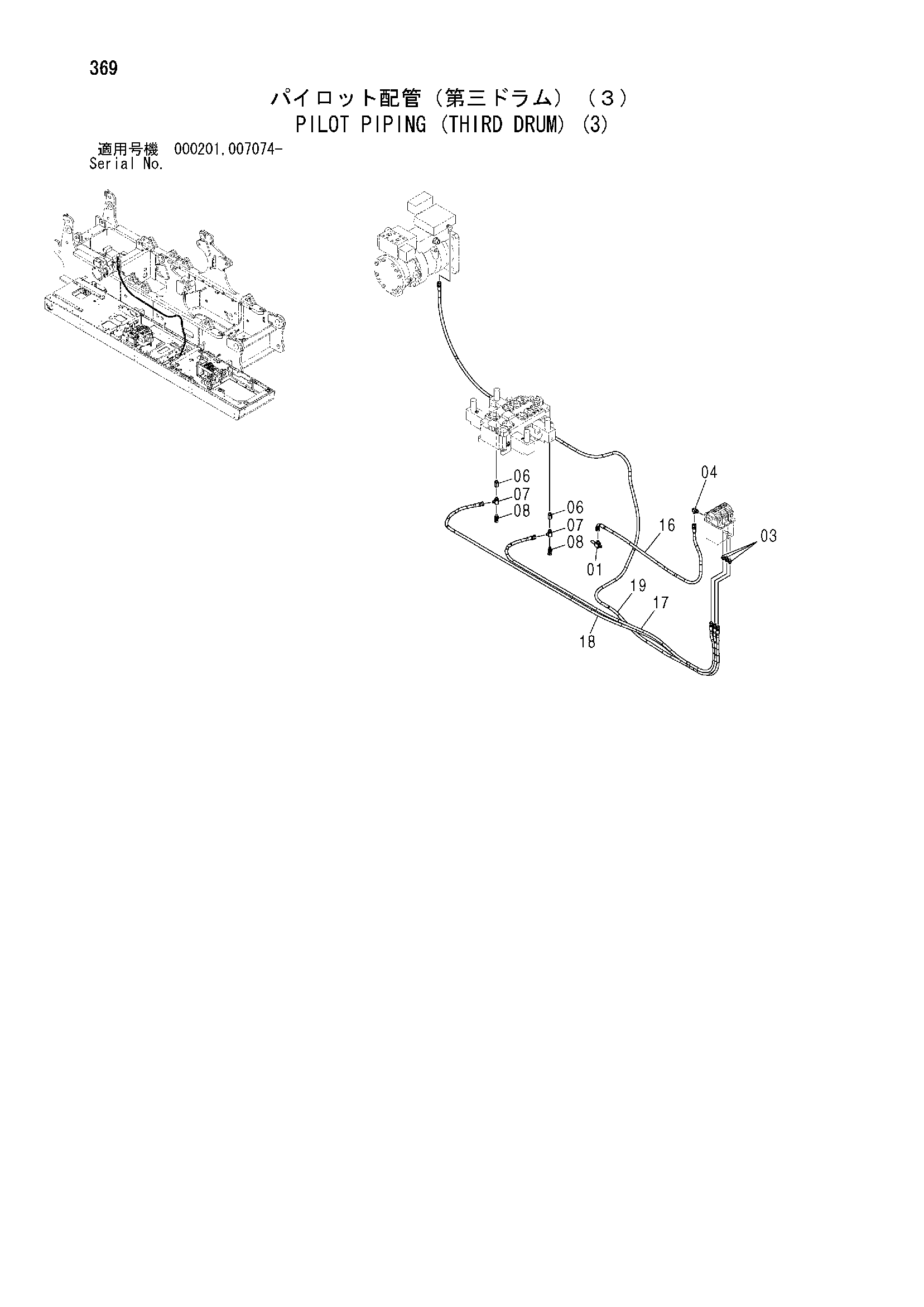

Пилотные гидролинии (третий барабан) (3) — HITACHI SCX900-2C3
Заводская схема «Пилотные гидролинии (третий барабан) (3)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4247260 | Тройник | 1 |
| 03 | A852123 | Адаптер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4202564 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4607588 | Тройник | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4436535 | Датчик давления | 2 |
| 16 | 4612051 | Шланг | 1 |
| 17 | 4612052 | Шланг | 1 |
| 18 | 4612053 | Шланг | 1 |
| 19 | 4612054 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
