Барабан револутион датчик — HITACHI SCX900-2C3

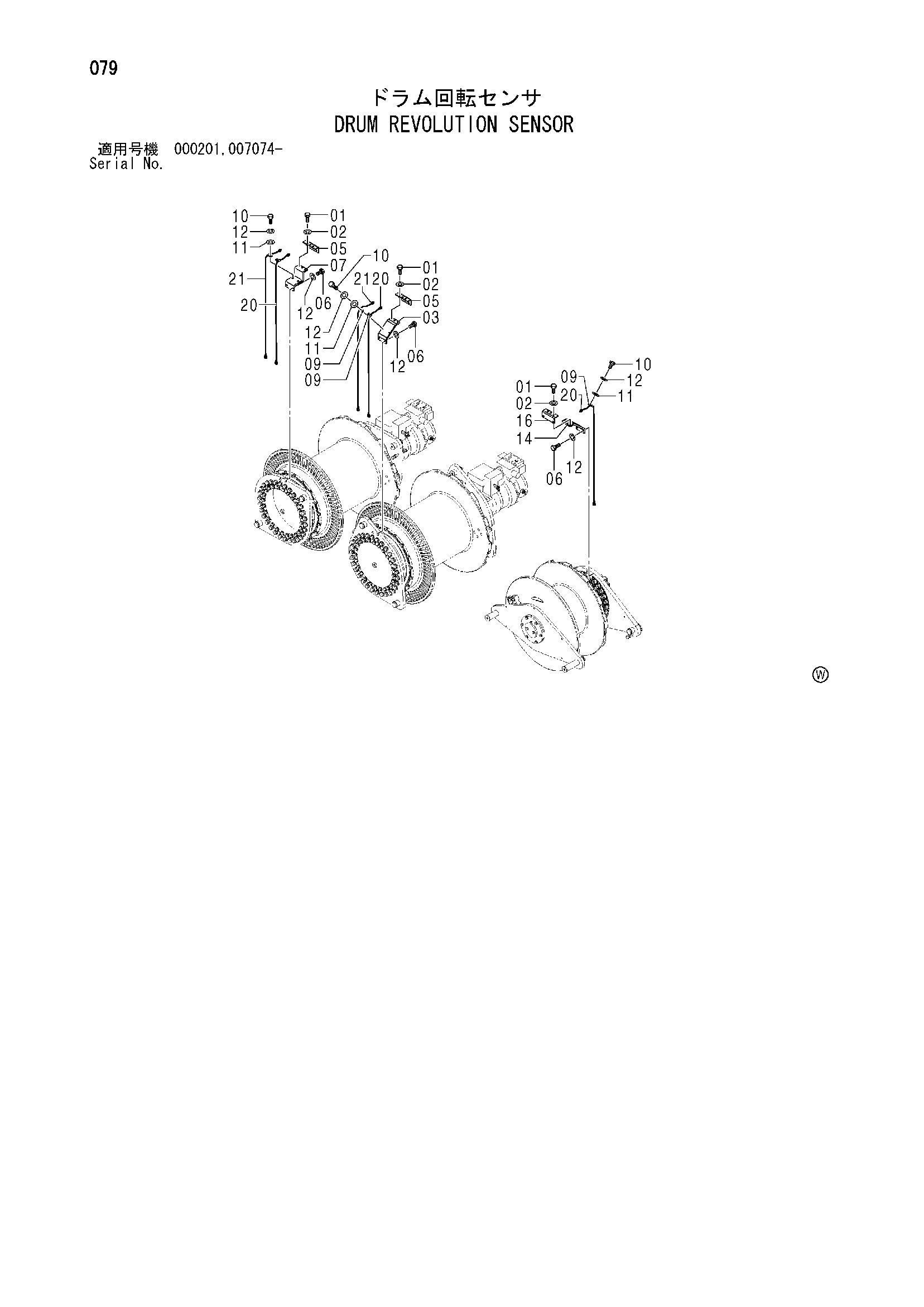

Заводская схема «Барабан револутион датчик» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901240 | Болт | 6 |
| 02 | A590112 | Плоская шайба | 12 |
| 03 | 4608611 | Кронштейн | 1 |
| 05 | 4615291 | Кронштейн | 2 |
| 06 | J901220 | Болт | 6 |
| 07 | 4619281 | Кронштейн | 1 |
| 09 | 4190271 | Зажим | 5 |
| 10 | J901020 | Болт | 5 |
| 11 | A590110 | Плоская шайба | 5 |
| 12 | A590910 | Пружинная шайба | 5 |
| 14 | 4608694 | Кронштейн | 1 |
| 16 | 4615292 | Кронштейн | 1 |
| 20 | 4646222 | Датчик револ. | 3 |
| 21 | 4646224 | Датчик револ. | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
