Гидролинии хода (нижний рама) — HITACHI SCX900-2C3

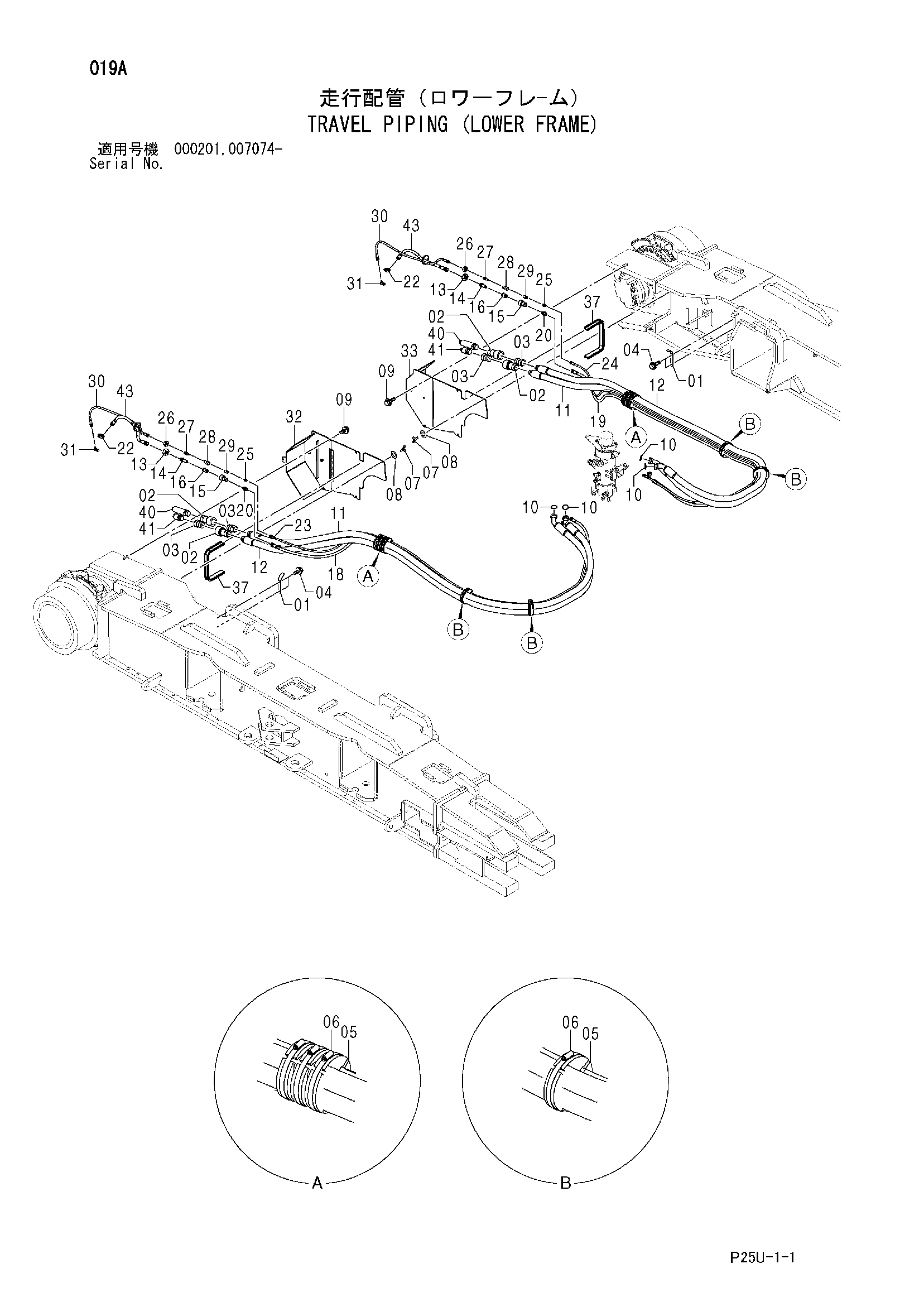

Заводская схема «Гидролинии хода (нижний рама)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4602321	Кронштейн	2
02	4606864	Самоуплотняющееся соединение	4
03	4607717	Самоуплотняющееся соединение	4
04	J271225	Болт с шайбой	4
04A	J901225	Болт	1
04B	J222012	Шайба	1
05	4602320	Хомут шланга	10
06	4511820	Хомут шланга	10
07	M361230	Болт винг	6
08	A590912	Пружинная шайба	6
09	J281230	Болт с шайбой	6
09A	J901230	Болт	1
09B	4249324	Шайба	1
10	4187329	Уплотнительное кольцо	4
11	4609760	Шланг	2
12	4614943	Шланг	2
13	4316589	Гайка	2
14	4361210	Адаптер	2
15	4610234	Самоуплотняющееся соединение	2
16	4610235	Самоуплотняющееся соединение	2
18	4614949	Шланг	1
19	4614952	Шланг	1
20	4221287	Адаптер	2
22	A852244	Угловой штуцер	2
22A	4506418	Уплотнительное кольцо	1
23	4614950	Шланг	1
24	4614862	Шланг	1
25	4154651	Адаптер	2
26	4209198	Гайка	2
27	4614439	Адаптер	2
28	4025602	Самоуплотняющееся соединение	2
28A	4048093	Пылезащитный колпачок	1
28B	4048430	Уплотнение (комплект)	1
29	4025603	Самоуплотняющееся соединение	2
29A	4048092	Пылезащитный колпачок	1
30	4236741	Шланг	2
31	A852322	Угловой штуцер	2
31A	957366	Уплотнительное кольцо	1
32	7045054	Крышка гидромотор	1
33	7045055	Крышка гидромотор	1
37	4614921	Амортизатор резиновый	2
40	4614941	Адаптер	2
40A	970860	Уплотнительное кольцо	1
40B	4140471	Уплотнительное кольцо	1
41	4614934	Адаптер	2
41A	970860	Уплотнительное кольцо	1
41B	4140471	Уплотнительное кольцо	1
43	4305007	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
