Минимум виндинг датчик (передний, задний барабан) — HITACHI SCX900-2C3

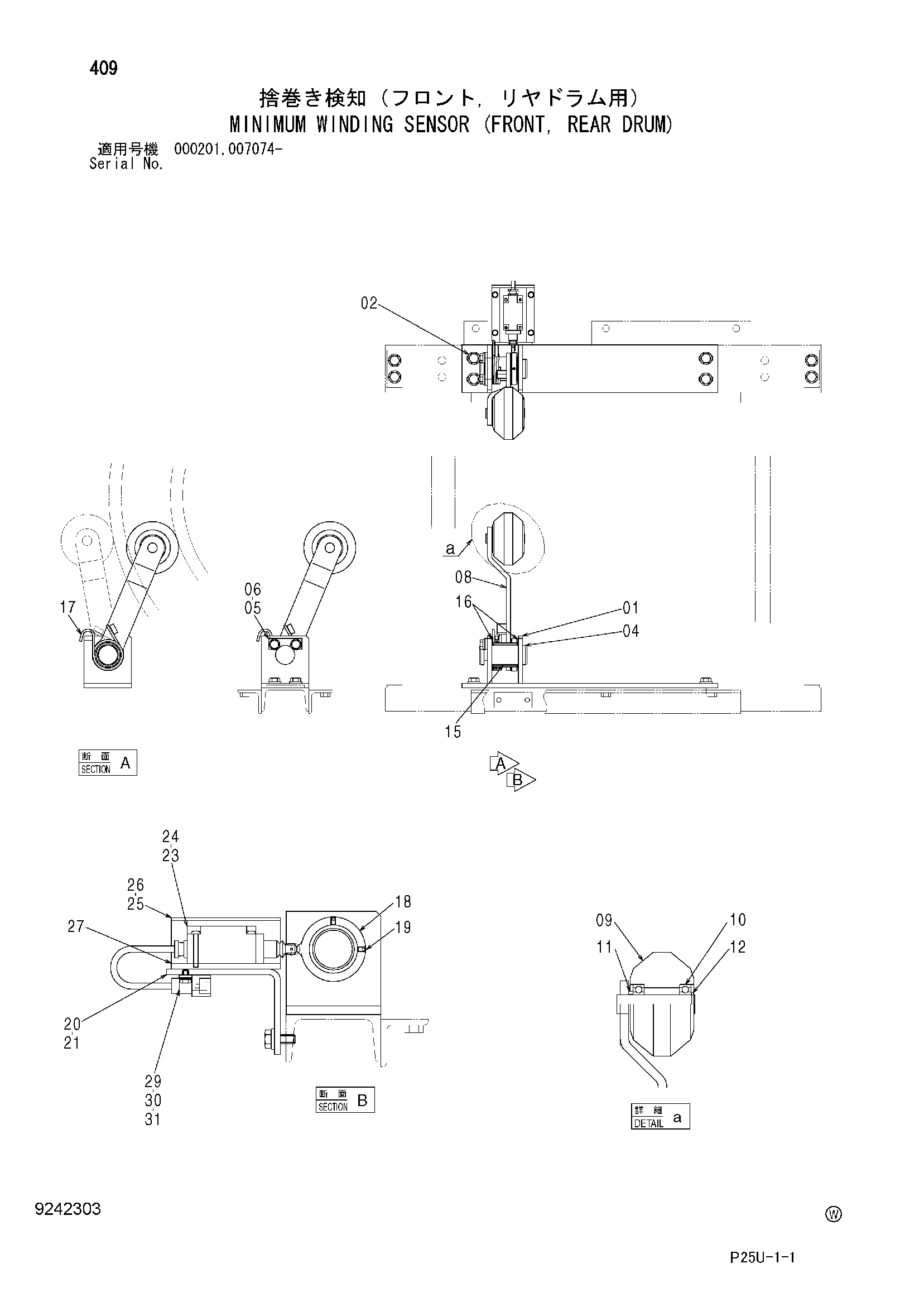

Заводская схема «Минимум виндинг датчик (передний, задний барабан)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8095825 | Кронштейн | 1 |
| 02 | J271230 | Болт с шайбой | 4 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4616992 | Мост | 1 |
| 05 | X4245 | Стопорная пластина | 1 |
| 06 | J271016 | Болт с шайбой | 2 |
| 06A | J901016 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 8095257 | Рукоять | 1 |
| 09 | 4473885 | Ролик | 1 |
| 10 | 4475360 | Шариковый подшипник | 2 |
| 11 | 4069288 | Проставка | 1 |
| 12 | 959500 | Стопорное кольцо | 1 |
| 15 | 4616549 | Втулка | 1 |
| 16 | 4616049 | Шайба | 2 |
| 17 | 4616497 | Пружина | 1 |
| 18 | 4616287 | Кулачок | 1 |
| 19 | 4473890 | Установочный винт | 2 |
| 20 | 4616282 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4616498 | Выключатель концевой | 1 |
| 24 | M430535 | Винт | 4 |
| 25 | 4616280 | Крышка | 1 |
| 26 | J260616 | Болт с шайбой | 4 |
| 26A | J900616 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 27 | 4616281 | Пластина | 1 |
| 29 | 4336874 | Кронштейн | 1 |
| 30 | J260610 | Болт с шайбой | 1 |
| 30A | J900610 | Болт | 1 |
| 30B | A590106 | Плоская шайба | 1 |
| 31 | J222006 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
