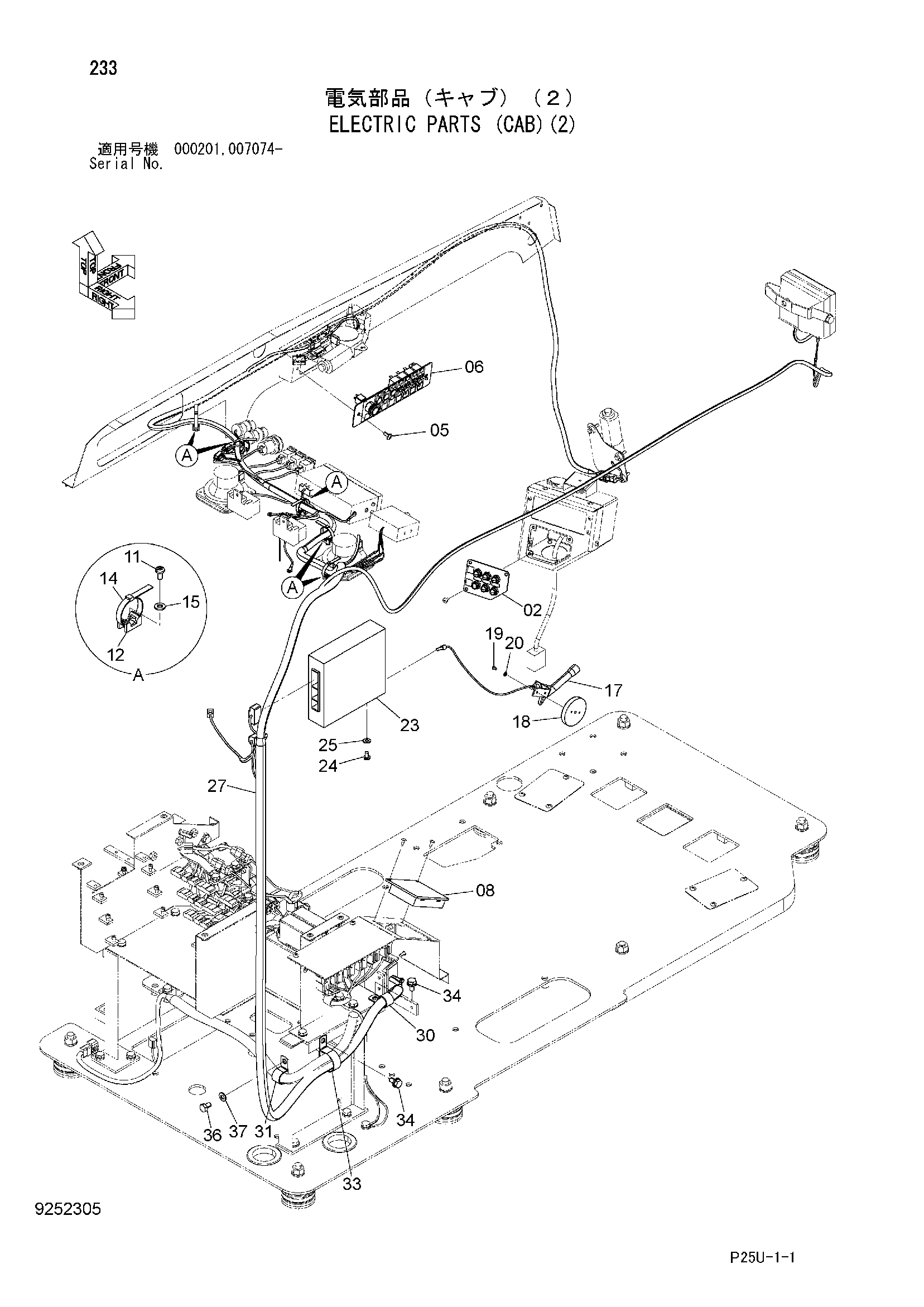

Электрооборудование (кабина)(2) — HITACHI SCX900-2C3
Заводская схема «Электрооборудование (кабина)(2)» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7047002 | Панель индикатер | 1 |
| 05 | J650616 | Винт | 2 |
| 06 | 8105886 | Панель управление | 1 |
| 08 | 4632478 | Панель управление | 1 |
| 11 | M430610 | Винт | 5 |
| 12 | 3100176 | Саддле | 5 |
| 14 | 4055311 | Ленточный зажим | 5 |
| 15 | A590106 | Плоская шайба | 5 |
| 17 | 4379453 | Микропхоне | 1 |
| 18 | 4614767 | Магнит | 1 |
| 19 | M440408 | Винт | 2 |
| 20 | A590104 | Плоская шайба | 2 |
| 23 | 4608811 | Блок | 1 |
| 24 | J850812 | Винт | 4 |
| 25 | J250008 | Плоская шайба | 4 |
| 27 | 1032567 | Жгут проводов | 1 |
| 30 | 4190263 | Зажим | 1 |
| 31 | 4192035 | Зажим | 1 |
| 33 | 4193848 | Зажим | 1 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | J901016 | Болт | 1 |
| 37 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
