Поворот рычаг — HITACHI SCX900-2C3

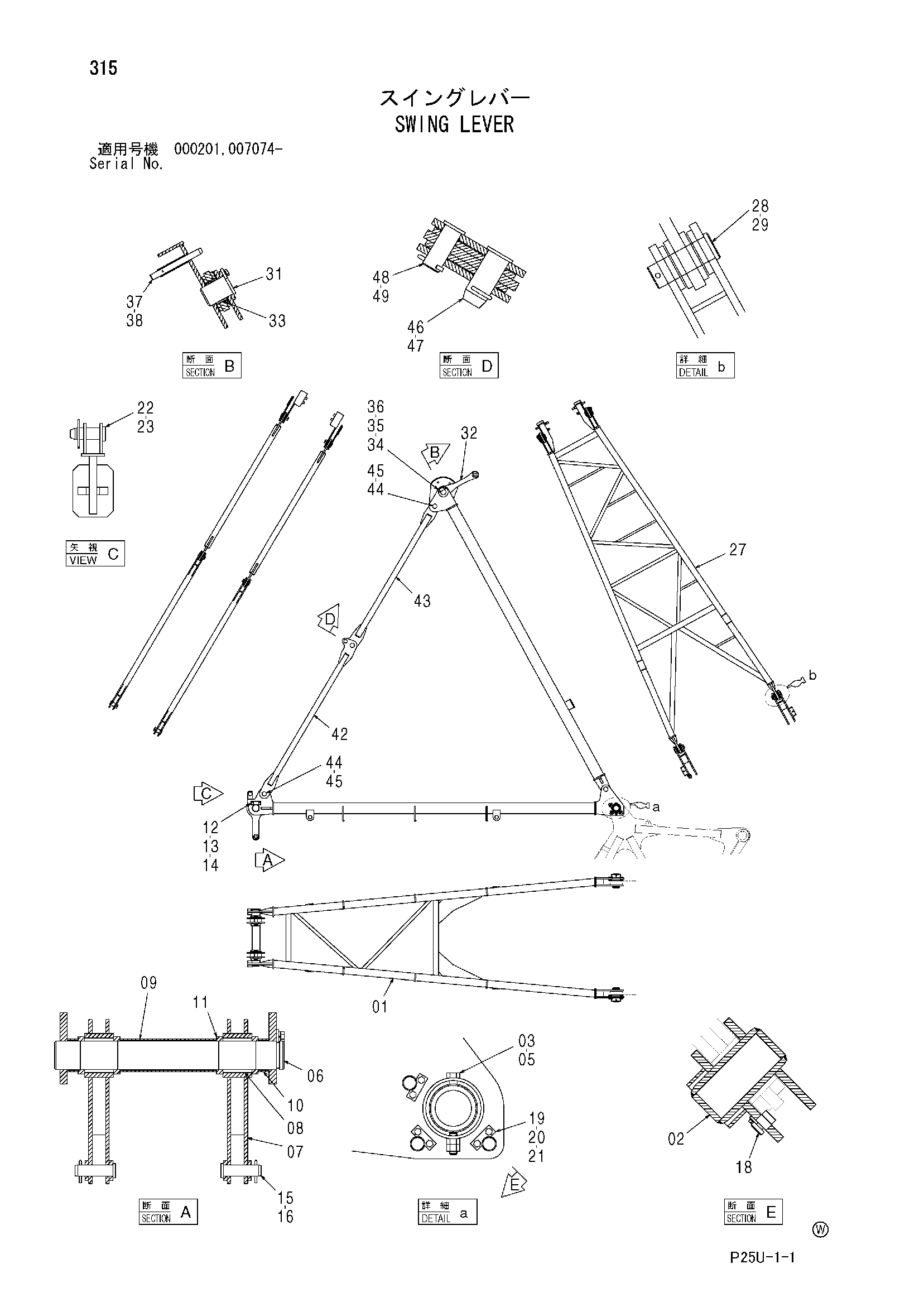

Заводская схема «Поворот рычаг» для HITACHI SCX900-2C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6022430	Рычаг	1
02	8095199	Палец	2
03	J901611	Болт	2
05	4623056	Стопорная гайка	2
06	3101403	Палец	1
07	8094931	Тяга	2
08	4177222	Втулка	2
09	3101405	Проставка	1
10	4616086	Проставка	2
11	3101404	Проставка	4
12	X4248	Стопорная пластина	1
13	J932035	Болт	2
14	A590920	Пружинная шайба	2
15	3101399	Палец	2
16	A768063	Шплинт	2
18	4616012	Палец	6
19	X280071	Стопорная пластина	6
20	J900820	Болт	12
21	A590908	Пружинная шайба	12
22	2051153	Палец	2
23	414322	Стопорный палец	2
27	6022393	Рычаг	1
28	3101401	Палец	2
29	A761080	Шплинт	2
31	4427431	Палец	2
32	9762017	Тяга	2
33	4163335	Бусинг	2
34	4616312	Стопорная пластина	2
35	J901235	Болт	4
36	A590912	Пружинная шайба	4
37	4616120	Палец	2
38	4077248	Стопорный палец	2
42	7045167	Стойка	2
43	8094929	Стойка	2
44	3101402	Палец	4
45	A761080	Шплинт	4
46	4616119	Палец	2
47	3002554	Стопорный палец	2
48	4616118	Палец	2
49	A768063	Шплинт	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX900-2C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
